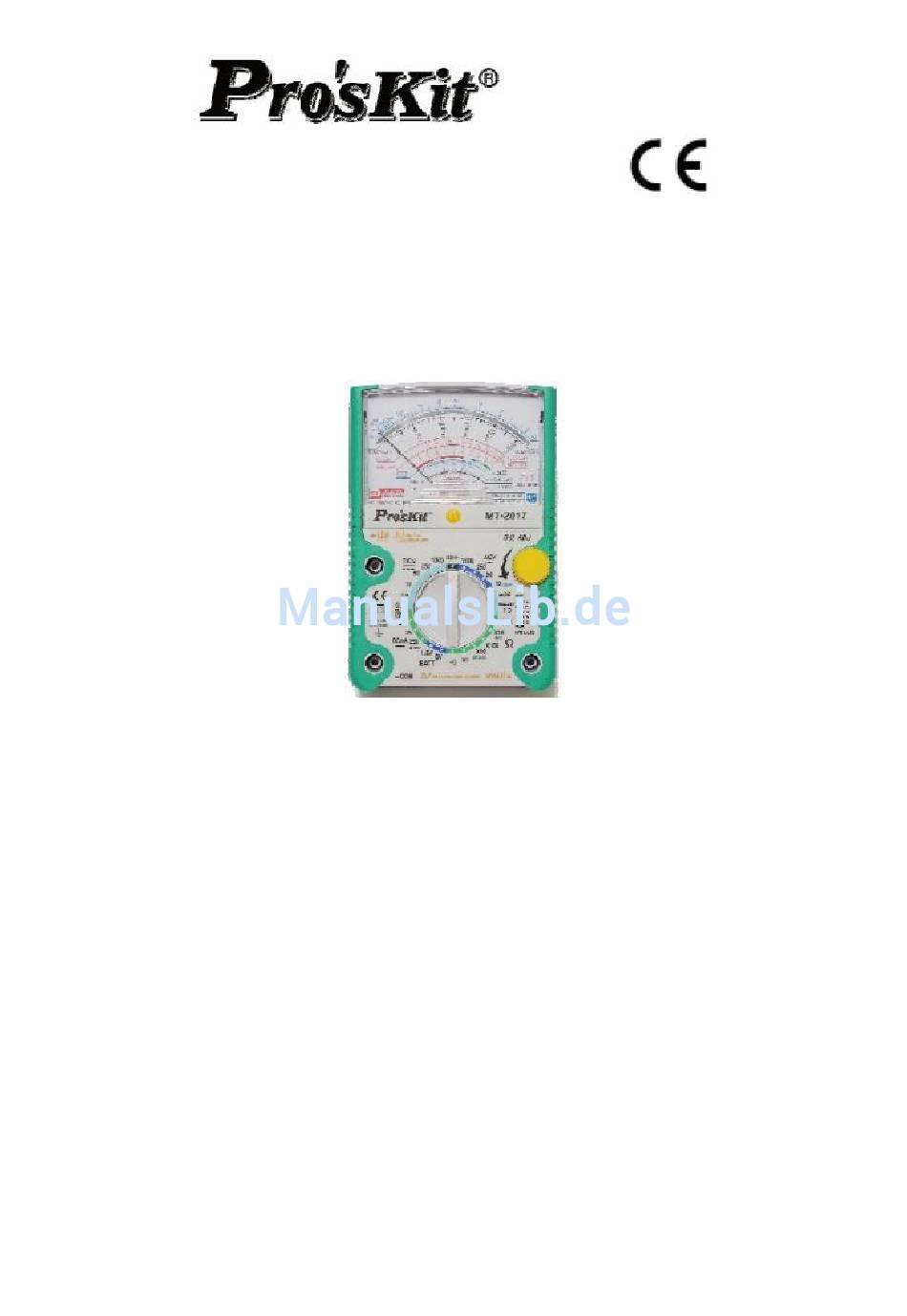

Analogmultimeter
Bedienungsanleitung
Einführung
Das Multimeter ist genau, sicher, batteriebetrieben, verstellbare Ständer, es ist ein einfaches
Werkzeug, mit einem robusten Schutzhülle zu verwenden. Ermöglicht eine zuverlässige Messung
von Gleich- und Wechselspannung, +/- DCV, DC Strom, Widerstand und Dioden, LEDs,
Transistoren, Dezibel Leitfähigkeitsprüfung und die elektrische Kapazität, die alle mit hohen
Empfindlichkeit.
Doppelseitiges Glasepoxid gedruckte Schaltung-Platte , sowie Aluminium
Zifferblätter, etc.
Es hat einen vollkommenen Schutz gegen Überlast und unsachgemäße
Verwendung des Bereichs durch zwei Sicherungen, Oxid Varaktoren und Dioden.
Es ist ein
ideales Werkzeug für den Einsatz im Labor, Schule, Werkstatt und Heim- und Hobby-
Verwendung.
Spezifikation
Sicherheitsstandard : IEC 61010-1, CAT II 1000 V, 500 V CAT III und
Verschmutzungsgrad 2 Gemeinsame Umgebung: 23 ° C ± 5 ° C, weniger als 75%
Luftfeuchtigkeit
Temperaturbereich
0 ° C bis 40 ° C, 32 ° C bis 104 ° C für die Arbeit
-10 ° C bis 50 ° C, 14 ° F bis 122 ° F für die
Lagerung . Luftfeuchtigkeit:
Die Betriebsbedingungen sind weniger als 90%
Luftfeuchtigkeit. Lagerbedingungen weniger als 80%
Luftfeuchtigkeit. Größe: 160 x 105 x 40 mm
Gewicht: cca 390g (mit Batterien).
Versorgung: 1 x 9V Batterie, 2 x 1,5V AA Batterie (Die Batterien sind nicht inbegriffen in der Verpackung).
Werbung
Inhaltszusammenfassung für Pro'sKit mt-2017
- Seite 1 >MT-2017 Analogmultimeter Bedienungsanleitung Einführung Das Multimeter ist genau, sicher, batteriebetrieben, verstellbare Ständer, es ist ein einfaches Werkzeug, mit einem robusten Schutzhülle zu verwenden. Ermöglicht eine zuverlässige Messung von Gleich- und Wechselspannung, +/- DCV, DC Strom, Widerstand und Dioden, LEDs, Transistoren, Dezibel Leitfähigkeitsprüfung und die elektrische Kapazität, die alle mit hohen Empfindlichkeit.
- Seite 2 Zubehör: ein Satz von Testsonden; Zwei Reservesicherungen: 0,5A/250V a 10A/250V, Weitere wählbare Ergänzungen: 1 Satz MT2007 -C spezielle für Kapazitätsmessung Testfunktionen Bereich Genauigkeit Hinweis: ±3 % FSD. Eingangswiderstand 20KΩ/V, Spannung DC 0-0,1-2,5-10- ±4 % FSD. Überlastschutz: (Gleichstrom) 50-250 Max. 1000 1000V AC/DC, aber 0,1V/2,5V/10V 250 V...
- Seite 3 Sicherheit - Vor der Benutzung des Gerätes diese Anleitung vollständig lesen. - Arbeiten Sie mit dem Gerät nach den entsprechenden gültigen nationalen/staatlichen Normen. - Prüfen Sie immer, dass Sie haben die richtig angeschlossene Messleitungen (Testkabeln) und den entsprechenden ausgewählten Bereich. - Wenn Sie wollen die Spannung messen, stellen Sie immer sicher, dass das Gerät ist nicht angeschlossen auf Bereichen für Messen die die Ströme...
- Seite 4 (-) Anschluss: schieben Sie den Stecker in der unteren linken Seite (schwarz) ein, die negative Testsonde. (+) Anschluss: schieben Sie den Stecker in der unteren rechten Seite (rot), die positive Testsonde. Anweisungen zur Verwendung Vorsicht Wenn Sie die Spannung oder der Strom messen, schalten Sie immer die Versorgung der Energie zu der testenden Schaltung aus.
- Seite 5 in den Stecker ‚+‘. 3. Wenn Sie die Polarität der prüfenden Schaltung kennen, die schwarze Sonde an der negativen Seite verbinden. 4. Wenn Sie nicht die Polarität kennen, die Sonde zu der gegenüberliegenden Seite der Schaltung verbinden Sie und den Anzeiger folgen Sie. Wenn nach links neigt hin, legen Sie die Sonde auf den umgekehrten Seiten.
- Seite 6 Hinweis: Übermäßig Stromeingang über den Bereich „mA“ die Sicherung durchbrennt, die dann muss mit der gleichen Sicherung 0,5A / 250V oder 10 A / 250 V ersetzt werden. Im Fall von großem Strom sollte maximale Testzeit länger als 1 Minute. Der maximale Spannungsabfall ist 250mV außerdem Bereich 10A.
- Seite 7 Leitfähigkeitsprüfung Setzen Sie auf dem Mess-Terminal (d.h. die entsprechende Klemmen des Geräts) der SPANNUNG nicht, während der Bereichsumschalter in Ohm Position ist. Stellen Sie die Wahlschalter in der richtige Position BUZZ. Verbinden Sie die Prüfspitzen mit zwei Punkten der Schaltung. Wenn der Widerstand weniger als etwa 200 Ohm, der hörbaren Piepton ertönt.
- Seite 8 4. Für größeren dB Maßstab umschalten Sie den Wahlschalter auf die andere ACV Position und die gleiche Aktionen begehen Sie. Rechnen Sie die entsprechende Nummer, wie festsetzen auf die Tabelle unten, dazu. Hinweis: Für die absolute dB Messen der Gesamtwiderstand von 600 Ohm muss sein. 0dB = 1mw sich zerstreuen sich in 600 Ohm Impedanz (entsprechend zu 0.755V durch 600 Ohm) Hinzufügende Nummer dB Bereich ACV...
- Seite 9 Mögliche Ursache Mangel Multimeter funktioniert nicht Die Batterien sind leer? Der Indikator des Stromverbrauchs leuchtet? Überprüfen Sie die Batterie und Sicherung 0.5A. Ist die Sicherung nicht gebrochen? Prüfen Sie Durch das Socket (Eingang) V / mA nichts messen können. die Sicherung 0.5 A (Siehe Sicherungswechsel ) Ist die Sicherung nicht gebrochen? Prüfen Sie Durch das Socket (Eingang) 10 A nichts messen können.
- Seite 10 Stadtverwaltung, Liquidierung jeder Dienstleistungsunternehmen Hausmüll oder in das Geschäft, in dem Sie das Produkt gekauft war. Details auch im Abfallgesetz Landes gefunden werden kann, in ČR es ist der 185/2001 Gesetzsammlung, in der gültige Fassung. Weiter auf Websites als www.elektrowin.cz, www.remasystem.cz (Entsorgung von Elektro- und Elektronik Abfällen).
