Verwandte Anleitungen für Auvisio HOME-THEATER SURROUND-SOUND-SYSTEM 5.1
Inhaltszusammenfassung für Auvisio HOME-THEATER SURROUND-SOUND-SYSTEM 5.1

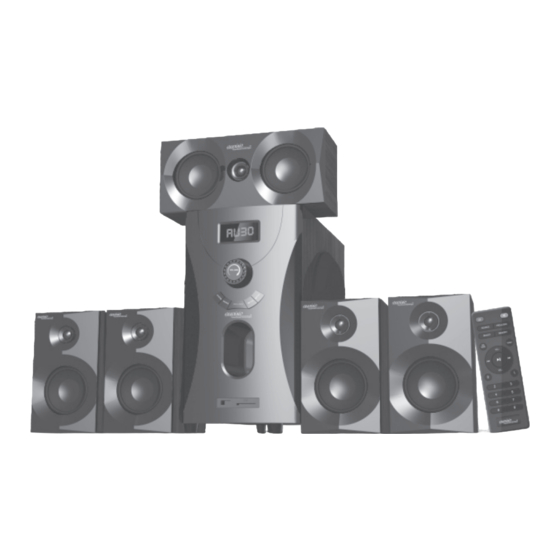

- Seite 1 HOME-THEATER Surround-Sound-System 5.1 160 Watt, MP3, Radio Bedienungsanleitung ZX-1518-675 ZX-1519-675...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.auvisio.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihr neues HOME-THEATER Surround-Sound-System 5.1 ........4 Lieferumfang ...........................4 Produktvarianten ........................4 Wichtige Sicherheitshinweise zu Beginn ............5 Sicherheitshinweise ......................5 Wichtige Hinweise zur Entsorgung .................5 Wichtige Hinweise zu Batterien und deren Entsorgung .........6 Inbetriebnahme ....................7 Anschlussseite .........................7 Anschließen ..........................8 Positionierung der Lautsprecher ..................9 Funktionselemente ......................10... -
Seite 4: Ihr Neues Home-Theater Surround-Sound-System 5.1
• 1 Subwooofer mit integriertem Verstärker und Tuner • 5 Satelliten-Lautsprecher • Fernbedienung • Cinch-Kabel zum Geräteanschluss • FM-Antenne (UKW) • Bedienungsanleitung Produktvarianten • ZX-1518: Home-Theater Surround-Sound-System 5.1, 160 Watt, MP3, Radio, Holzoptik • ZX-1519: Home-Theater Surround-Sound-System 5.1, 160 Watt, MP3, Radio, schwarz... -
Seite 5: Wichtige Sicherheitshinweise Zu Beginn
WICHTIGE SICHERHEITSHINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Pro- duktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. -
Seite 6: Wichtige Hinweise Zu Batterien Und Deren Entsorgung
Wichtige Hinweise zu Batterien und deren Entsorgung Batterien gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich ver- pflichtet, gebrauchte Batterien zur fachgerechten Entsorgung zurückzugeben. Sie können Ihre Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde abge- ben oder überall dort, wo Batterien der betreffenden Art verkauft werden. •... -
Seite 7: Inbetriebnahme
INBETRIEBNAHME Anschlussseite 1. Antenne 2. AUX Eingang links (L), rechts (R) 3. DVD Eingang Front links (FL), Front rechts (FR) 4. DVD Eingang Center (C), Subwoofer (SW) 5. DVD Eingang Surround links (SL), Surround rechts (SR) 6. Ausgang Front rechts (FR) 7. -
Seite 8: Anschließen
Anschließen Verbinden Sie die Anschlusskabel der Satelliten mit den Audio-Ausgängen („OUT- PUT“) auf der Rückseite des Subwoofers. 1. Front-Lautsprecher: „FR“ ist vorne rechts, „FL“ vorne links. 2. Surround-Lautsprecher„SR“ und „SL“ steht für hinten rechts und links. 3. Der Center-Lautsprecher wird mit der Buchse „CEN“ verbunden. 4. -
Seite 9: Positionierung Der Lautsprecher
Positionierung der Lautsprecher • Die optimale Positionierung der Lautsprecher ist, wie wenn sie auf einem Kreis angeordnet wären. Angefangen vom Center, der vorne in der Mitte steht. • Rechts und links, etwa im 30° Winkel, stehen die beiden Frontlautsprecher. • Hinten, etwa im 110° Winkel, stehen die beiden Surround-Lautsprecher. •... -
Seite 10: Funktionselemente
Funktionselemente 1. Display: Zeigt die gewählte Signalquelle (Radio, TV, Video, DVD, CD, USB-Stick, SD-Karte) an. Beim Einstellen des Gerätes zeigt das Display die Einstellungen bzw. die Änderungen an. 2. Standby: Drücken um System zu starten, länger drücken, um System in Standby-Modus zu versetzen. -
Seite 11: Fernbedienung
Fernbedienung Zum Betrieb der Fernbedienung werden zwei Standard-Batterien des Typs AAA benötigt. Öffnen Sie das Batteriefach an der Rückseite der Fernbedienung, indem Sie es in Pfeilrichtung aufschieben. Legen Sie dort die zwei Batterien des Typs AAA ein. Achten Sie dabei auf die richtige Polarität. Im Batteriefach ist skizziert, wie Sie die Batterien einlegen müssen. - Seite 12 Mit der Select-Taste auf der Fernbedienung können Sie den Klang verbessern. D.h. je nachdem, ob die Lautsprecher zu laut oder zu leise sind, können Sie das Sur- round-System individuell anpassen. Schalten Sie zuerst „Pro-Logic“ auf „ON“, dann können Sie durch Drücken der Select-Taste die Lautstärke der Lautsprecher wie folgt verändern: •...
-
Seite 13: Technische Daten
TECHNISCHE DATEN Stromversorgung 230 V 50 Hz 80 W RMS (Subwoofer 30 W, Satelliten je 10 W), Ausgangsleistung Musik-Spitzenleistung: 160 W Subwoofer und Satelliten magnetisch abgeschirmt Frequenzbereich Subwoofer 20 Hz bis 170 Hz Frequenzbereich Satelliten 120 Hz bis 20 KHz S/N (Signal/Rausch) Verhältnis >... - Seite 16 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV3 / 19. 07. 2017 – EB//FR/BS//GH...
- Seite 17 Système audio Surround 5.1 Home Cinema avec télécommande & lecteur MP3 Mode d‘emploi ZX-1518-675 ZX-1519-675...
- Seite 18 VOTRE NOUVEAU SYSTÈME AUDIO 5.1 Chère cliente, cher client, Nous vous remercions d'avoir choisi ce système audio Surround pour MP3, MP4, CD, DVD et télévision. Ce système audio Surround répond à de nombreu- ses exigences, telles que la qualité de la lecture audio, la technique utilisée, la abilité, l'équipement et le confort d'utilisation.
-
Seite 19: Consignes Préalables
CONSIGNES PRÉALABLES Consignes de sécurité • Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez-le a n de pouvoir le consulter en cas de besoin. • Pour connaître les conditions de garantie, veuillez contacter votre reven- deur. - Seite 20 Consignes importantes pour le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité...
-
Seite 21: Mise En Marche
MISE EN MARCHE Connectique 1. Antenne 2. Entrée AUX : gauche (L), droite (R) 3. Entrée DVD : avant gauche (FL), avant droite (FR) 4. Entrée DVD : centre (C), subwoofer (SW) 5. Entrée DVD : Surround gauche (SL), Surround droite (SR) 6. - Seite 22 Branchement Branchez les câbles des haut-parleurs satellites aux sorties audio ("OUTPUT") situées au dos du subwoofer. 1. Haut-parleurs avant : "FR" signi e "avant droit", "FL" signi e "avant gauche". 2. Les haut-parleurs Surround "SR" et "SL" correspondent à "arrière droit" et "arrière gauche".
- Seite 23 Positionnement des haut-parleurs 1. Posez le subwoofer à un endroit peu élevé (même sur le sol). 2. Posez chacun des deux haut-parleurs d'un côté de la source sonore. 3. Placez les deux haut-parleurs Surround un peu derrière la zone d'écoute, en gardant un écartement similaire à...
- Seite 24 Éléments de commandes 1. Écran : Indique la source de signal sélectionnée (radio, TV, vidéo, DVD, CD, clé USB, carte SD). Lors de la con guration de l'appareil, l'écran indique les réglages et les modi cations. 2. Standby (veille) : Appuyez dessus pour allumer le système ; appuyez plus longuement pour mettre le système en mode Veille.
- Seite 25 Télécommande Pour pouvoir utiliser la télécommande, deux piles AAA standards sont néces- saires. Ouvrez le compartiment à piles situé au dos de la télécommande, en pressant pour cela dans le sens de la èche. Insérez-y les deux piles de type AAA.
- Seite 26 ANNEXE Caractéristiques techniques Puissance de sortie 1× 30 W + 5× 10 W Subwoofer et satellites Isolation magnétique Gamme de fréquences du subwoofer 20 Hz à 170 Hz Gamme de fréquences des satellites 120 Hz à 20 kHz Rapport S/N (signal/bruit) >...
- Seite 28 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial : 0033 ( 0 ) 3 88 58 02 02 Pearl | 6 rue de la Scheer | F-67600 Sélestat © REV2 / 29.04.2015 - MB//BS//VG...
