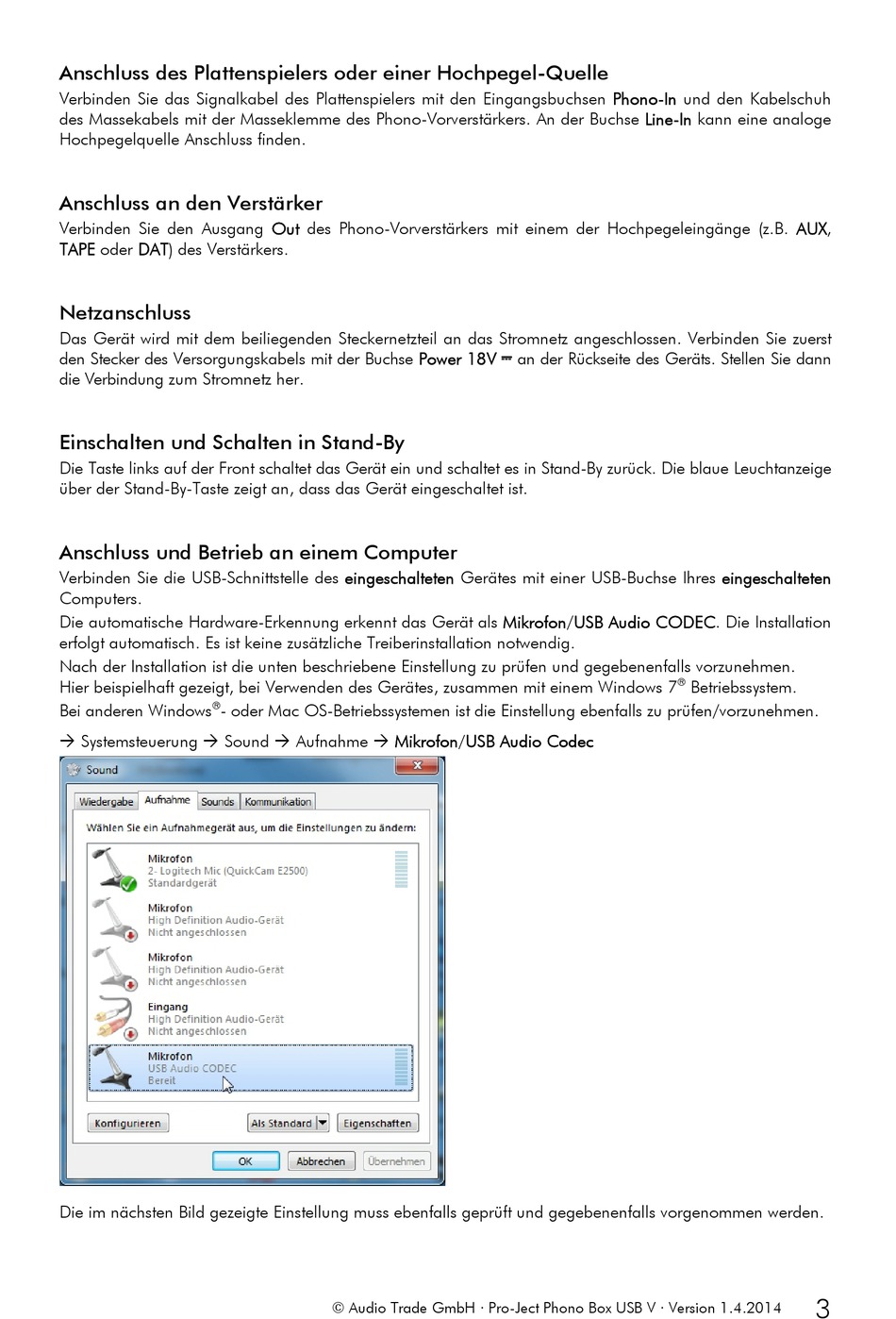

Anschluss des Plattenspielers oder einer Hochpegel-Quelle
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen Phono-In und den Kabelschuh
des Massekabels mit der Masseklemme des Phono-Vorverstärkers. An der Buchse Line-In kann eine analoge
Hochpegelquelle Anschluss finden.
Anschluss an den Verstärker
Verbinden Sie den Ausgang Out des Phono-Vorverstärkers mit einem der Hochpegeleingänge (z.B. AUX,
TAPE oder DAT) des Verstärkers.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 18V
"
an der Rückseite des Geräts. Stellen Sie dann
die Verbindung zum Stromnetz her.
Einschalten und Schalten in Stand-By
Die Taste links auf der Front schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige
über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.
Anschluss und Betrieb an einem Computer
Verbinden Sie die USB-Schnittstelle des eingeschalteten Gerätes mit einer USB-Buchse Ihres eingeschalteten
Computers.
Die automatische Hardware-Erkennung erkennt das Gerät als Mikrofon/USB Audio CODEC. Die Installation
erfolgt automatisch. Es ist keine zusätzliche Treiberinstallation notwendig.
Nach der Installation ist die unten beschriebene Einstellung zu prüfen und gegebenenfalls vorzunehmen.
®
Hier beispielhaft gezeigt, bei Verwenden des Gerätes, zusammen mit einem Windows 7
Betriebssystem.
Bei anderen Windows
®
- oder Mac OS-Betriebssystemen ist die Einstellung ebenfalls zu prüfen/vorzunehmen.
Systemsteuerung Sound Aufnahme Mikrofon/USB Audio Codec
Die im nächsten Bild gezeigte Einstellung muss ebenfalls geprüft und gegebenenfalls vorgenommen werden.
3
© Audio Trade GmbH · Pro-Ject Phono Box USB V · Version 1.4.2014
