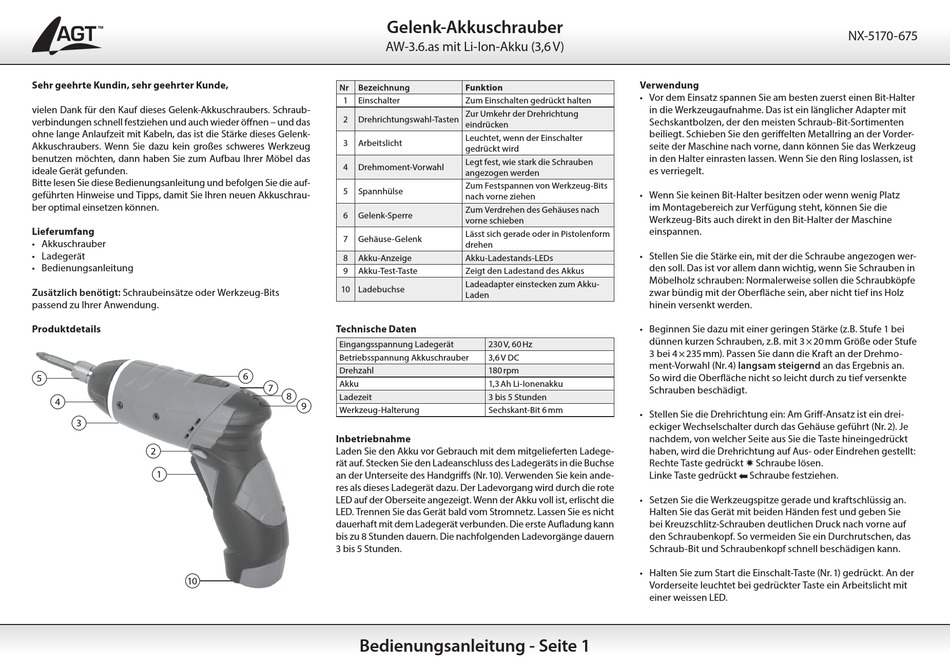

AGT NX-5170-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Gelenk-Akkuschraubers. Schraub-
verbindungen schnell festziehen und auch wieder öffnen – und das
ohne lange Anlaufzeit mit Kabeln, das ist die Stärke dieses Gelenk-
Akkuschraubers. Wenn Sie dazu kein großes schweres Werkzeug
benutzen möchten, dann haben Sie zum Aufbau Ihrer Möbel das
ideale Gerät gefunden.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die auf-
geführten Hinweise und Tipps, damit Sie Ihren neuen Akkuschrau-
ber optimal einsetzen können.
Lieferumfang
• Akkuschrauber
• Ladegerät
• Bedienungsanleitung
Zusätzlich benötigt: Schraubeinsätze oder Werkzeug-Bits
passend zu Ihrer Anwendung.
Produktdetails
5
4
3
2
1
10
Gelenk-Akkuschrauber
AW-3.6.as mit Li-Ion-Akku (3,6 V)
Nr Bezeichnung
1 Einschalter
2 Drehrichtungswahl-Tasten
3 Arbeitslicht
4 Drehmoment-Vorwahl
5 Spannhülse
6 Gelenk-Sperre
7 Gehäuse-Gelenk
8 Akku-Anzeige
9 Akku-Test-Taste
10 Ladebuchse
Technische Daten
Eingangsspannung Ladegerät
Betriebsspannung Akkuschrauber
Drehzahl
6
Akku
7
8
Ladezeit
9
Werkzeug-Halterung
Inbetriebnahme
Laden Sie den Akku vor Gebrauch mit dem mitgelieferten Ladege-
rät auf. Stecken Sie den Ladeanschluss des Ladegeräts in die Buchse
an der Unterseite des Handgriffs (Nr. 10). Verwenden Sie kein ande-
res als dieses Ladegerät dazu. Der Ladevorgang wird durch die rote
LED auf der Oberseite angezeigt. Wenn der Akku voll ist, erlischt die
LED. Trennen Sie das Gerät bald vom Stromnetz. Lassen Sie es nicht
dauerhaft mit dem Ladegerät verbunden. Die erste Aufladung kann
bis zu 8 Stunden dauern. Die nachfolgenden Ladevorgänge dauern
3 bis 5 Stunden.
Bedienungsanleitung - Seite 1
Verwendung
Funktion
• Vor dem Einsatz spannen Sie am besten zuerst einen Bit-Halter
Zum Einschalten gedrückt halten
Zur Umkehr der Drehrichtung
eindrücken
Leuchtet, wenn der Einschalter
gedrückt wird
Legt fest, wie stark die Schrauben
angezogen werden
Zum Festspannen von Werkzeug-Bits
• Wenn Sie keinen Bit-Halter besitzen oder wenn wenig Platz
nach vorne ziehen
Zum Verdrehen des Gehäuses nach
vorne schieben
Lässt sich gerade oder in Pistolenform
drehen
• Stellen Sie die Stärke ein, mit der die Schraube angezogen wer-
Akku-Ladestands-LEDs
Zeigt den Ladestand des Akkus
Ladeadapter einstecken zum Akku-
Laden
• Beginnen Sie dazu mit einer geringen Stärke (z.B. Stufe 1 bei
230 V, 60 Hz
3,6 V DC
180 rpm
1,3 Ah Li-Ionenakku
3 bis 5 Stunden
Sechskant-Bit 6 mm
• Stellen Sie die Drehrichtung ein: Am Griff-Ansatz ist ein drei-
• Setzen Sie die Werkzeugspitze gerade und kraftschlüssig an.
• Halten Sie zum Start die Einschalt-Taste (Nr. 1) gedrückt. An der
in die Werkzeugaufnahme. Das ist ein länglicher Adapter mit
Sechskantbolzen, der den meisten Schraub-Bit-Sortimenten
beiliegt. Schieben Sie den geriffelten Metallring an der Vorder-
seite der Maschine nach vorne, dann können Sie das Werkzeug
in den Halter einrasten lassen. Wenn Sie den Ring loslassen, ist
es verriegelt.
im Montagebereich zur Verfügung steht, können Sie die
Werkzeug-Bits auch direkt in den Bit-Halter der Maschine
einspannen.
den soll. Das ist vor allem dann wichtig, wenn Sie Schrauben in
Möbelholz schrauben: Normalerweise sollen die Schraubköpfe
zwar bündig mit der Oberfläche sein, aber nicht tief ins Holz
hinein versenkt werden.
dünnen kurzen Schrauben, z.B. mit 3 × 20 mm Größe oder Stufe
3 bei 4 × 235 mm). Passen Sie dann die Kraft an der Drehmo-
ment-Vorwahl (Nr. 4) langsam steigernd an das Ergebnis an.
So wird die Oberfläche nicht so leicht durch zu tief versenkte
Schrauben beschädigt.
eckiger Wechselschalter durch das Gehäuse geführt (Nr. 2). Je
nachdem, von welcher Seite aus Sie die Taste hineingedrückt
haben, wird die Drehrichtung auf Aus- oder Eindrehen gestellt:
Rechte Taste gedrückt � Schraube lösen.
Linke Taste gedrückt Schraube festziehen.
Halten Sie das Gerät mit beiden Händen fest und geben Sie
bei Kreuzschlitz-Schrauben deutlichen Druck nach vorne auf
den Schraubenkopf. So vermeiden Sie ein Durchrutschen, das
Schraub-Bit und Schraubenkopf schnell beschädigen kann.
Vorderseite leuchtet bei gedrückter Taste ein Arbeitslicht mit
einer weissen LED.
NX-5170-675
