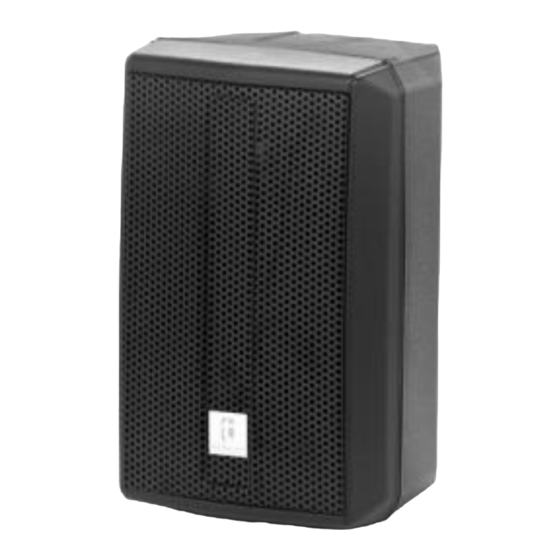

- Seite 1 TP 105 MA aktiver 2-wege-full- range-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 27.07.2015, ID: 291776...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 4.2 Hängen des Lautsprechers......................16 4.3 Anschlussbelegung......................... 16 Anschlüsse und Bedienelemente....................20 Technische Daten............................ 24 Fehlerbehebung............................26 Umweltschutz............................29 TP 105 MA... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. TP 105 MA...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver 2-wege-full-range-lautsprecher...
-
Seite 7: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. TP 105 MA... - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. TP 105 MA...
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. TP 105 MA...
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 2-Wege-System: Kalottenhochtöner und 5-Zoll-Tieftöner XLR-, Klinken- und Cinch-Anschlüsse M6-Flugpunkte an der Geräteober- und Unterseite Stativ- und Wandmontage möglich mit optional erhältlichem Zubehör aktiver 2-wege-full-range-lautsprecher... -
Seite 13: Installation
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. TP 105 MA... - Seite 14 Installation VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können.
-
Seite 15: Tipps Zum Umgang Mit Lautsprechern
Wenn während des Betriebs Verzerrungen zu hören sind, ist entweder der Verstärker oder der Lautsprecher übersteuert. Dies kann zu dauerhaften Schäden am Verstärker oder am Lautspre‐ cher führen. Regeln Sie die Lautstärke herunter, sobald Verzerrungen hörbar sind. TP 105 MA... -
Seite 16: Hängen Des Lautsprechers
Installation 4.2 Hängen des Lautsprechers Zum Aufhängen der Lautsprecherbox an speziellen Haltevorrichtungen (in der Veranstaltungs‐ technik „Fliegen“ genannt) sind oben und unten an der Box M6-Gewinde eingelassen. In diese Gewinde können Fangseilösen eingeschraubt werden. Prüfen Sie die sichere Verbindung der Fangseilösen mit der Box, bevor Sie sie im „Flugbetrieb“... - Seite 17 Installation XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 TP 105 MA...
- Seite 18 Installation Klinkenstecker für Signalein-/ Zeichnung und Tabelle zeigen die Belegung bei 6,35-mm-Klinkensteckern. ausgänge Unsymmetrische Beschaltung (Klinkenstecker, mono): Signal Masse Unsymmetrische Beschaltung (Klinkenstecker, stereo): Signal 2, 3 Masse aktiver 2-wege-full-range-lautsprecher...
- Seite 19 Installation Symmetrische Beschaltung (Klinkenstecker, stereo): 1 (Tip) Positives Signal (+) 2 (Ring) Negatives Signal (–) 3 (Sleeve) Masse TP 105 MA...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite aktiver 2-wege-full-range-lautsprecher... - Seite 21 5 Cinchbuchsen (unsymmetrisch) LINE IN UNBALANCED Beide Buchsen sind parallel verdrahtet. Damit kann zusätzlich ein zweiter Lautsprecher angeschlossen werden. Die Empfindlichkeit ist um 10 dB höher als bei den XLR- und Klinken-Anschlüssen. Damit ist der Anschluss von PC und CD-/MP3-Playern möglich. TP 105 MA...
- Seite 22 Anschlüsse und Bedienelemente 6 Ground/Lift-Drucktaster Falls durch eine Erdungsschleife Brummgeräusche entstehen, können Sie mit diesem Taster die Verbindung zwi‐ schen dem Schutzleiteranschluss des Geräts und der Signalmasse im Gerät trennen. 7 LED SIGN/LIMIT Diese LED leuchtet grün, wenn ein Eingangssignal anliegt. Diese LED leuchtet rot, wenn das interne Ausgangssignal begrenzt wird (Eingangssignalpegel zu hoch!).
- Seite 23 Anschlüsse und Bedienelemente 10 Netzschalter [POWER] Schaltet das Gerät ein und aus. 11 Drehschalter [LINE VOLTAGE] Dieser Schalter wird genutzt, um das Gerät auf das örtliche Stromversorgungsnetz einzustellen. 110: 105…120 V 230: 210…240 V TP 105 MA...
-
Seite 24: Technische Daten
Technische Daten Technische Daten Bestückung 5-Zoll-Tieftöner und 1-Zoll-Hochtöner Maximaler Schalldruck 114 dB Frequenzbereich 70 Hz…20 kHz Grenzfrequenz 3 kHz Tiefttöner 80 W, Klasse D Hochtöner 20 W Eingänge XLR-Buchsen, 6,35-mm-Klinkenbuchsen, Cinch-Buchsen Eingangsempfindlichkeit XLR- und Klinkenbuchse: 0,775 V / 0 dB Cinchbuchse: 0,245 V / –10 dB Eingangsimpedanz XLR- und Klinkenbuchse: 20 kΩ... - Seite 25 Technische Daten Energieversorgung 210 – 240 V (AC), 50 Hz 105 – 120 V (AC), 60 Hz Leistungsaufnahme 100 W Abmessungen (B × T × H) 175 mm × 170 mm × 260 mm Gewicht 3,6 kg TP 105 MA...
-
Seite 26: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Symptom Abhilfe Das Gerät funktioniert nicht 1. Überprüfen Sie den Stromversorgungsanschluss und die Stellung des Netzschalters [POWER]. Es ist kein Ton zu hören 1. - Seite 27 (symmetrisch, unsymmetrisch) verwendet werden 2. Prüfen Sie, ob Ihr Lautsprechersystem komplett ange‐ schlossen ist und beide Lautsprecher die gleiche Ein‐ gangsimpedanz aufweisen Rauschen und Brummen treten 1. Betätigen Sie den „Ground/Lift-Drucktaster“, ggf. an allen am System angeschlossenen Verstärkern. TP 105 MA...
- Seite 28 Fehlerbehebung Symptom Abhilfe 2. Sorgen Sie dafür, dass nur symmetrische Kabel ver‐ wendet werden. 3. Stellen Sie sicher, dass alle Audiogeräte am gleichen Stromkreis angeschlossen sind und damit auf die gleiche Masse Bezug nehmen. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center.
-
Seite 29: Umweltschutz
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. TP 105 MA... - Seite 30 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. aktiver 2-wege-full-range-lautsprecher...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
