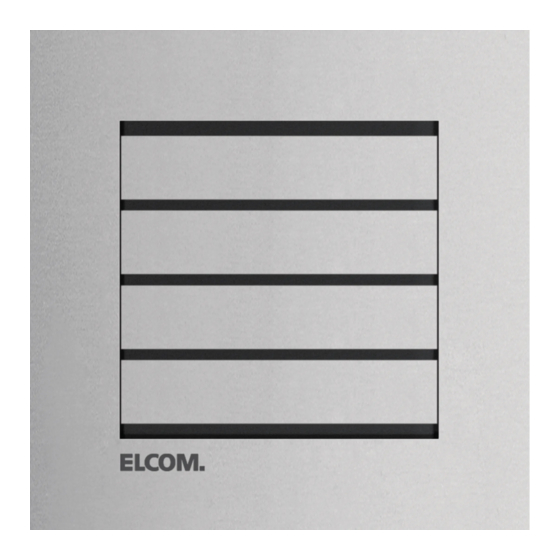

ELCOM RE..410Y Bedienungsanleitung

Bedienungs- und
Montageanleitung
RE..410Y
Audio Modul 2Draht
RE..310Y
Audioeinsatz 2Draht
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und Unfallverhü-
tungsvorschriften des Landes erfolgen.
Bei Installation und Leitungsverlegung die für
SELV-Stromkreise geltenden Vorschriften und
Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
1 Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Geräteaufbau
(1)
e
(2)
(3)
Bild 1: Geräteaufbau Audio Modul Vorderseite
(1)
(2)
(3)
Bild 2: Geräteaufbau Audio Modul mit Modulträger
Vorderseite
(1)
(2)
(3)
Bild 3: Geräteaufbau Audioeinsatz Vorderseite
(1) Mikrophon
(2) Lautsprecher
(3) Dämmerungssensor
(4) Edelstahl Blenden
(5) Modulträger (je nach Referenz)
(6)
(7)
(8)
(9)
(10)
Bild 4: Geräteaufbau Audio Module und Audioein-
satz Rückseite
(6) Einstelltaste Aufwärts
(7) 7-Segment-Anzeige
(8) Auswahltaste
(9) Einstelltaste Abwärts
(10) Module-Bus Steckverbinder
(11) Anschluss-Klemmblock
Funktion
Das Gerät arbeitet im 2Draht Bussystem und
ermöglicht die Kommunikation über Ton.
Bestimmungsgemäßer Gebrauch
- für Aufputz-, Unterputz- oder Einbaumontage
(4)
- nicht kompatibel zu Sprechanlagen anderer
Hersteller
- zum Gebrauch im Außenbereich geeignet
Produkteigenschaften
- Ein-Mann Inbetriebnahme
- mit Modulen erweiterbar z.B. Ruftaster
- Ruftaster-Quittierungston (abschaltbar)
- Ruftaste auch als Licht- oder Türöffenertaste
sowie ohne Funktion einstellbar
(5)
- Einschalthelligkeit der Ruftasten-Hinterleuch-
tung einstellbar
- Lautsprecher und Mikrofon sabotagegeschützt
- Lautstärke und Mikrofonempfindlichkeit einstell-
bar
- Türöffnerkontakt auf 1 ... 10 s einstellbar
(4)
- Türöffnen ohne vorherigen Ruf in Ein-Türanla-
gen einstellbar
Bedienung der Ruftaster
An das Gerät sind Ruftaster-Module angeschlos-
sen.
Ruf aufbauen (Klingeln)
„ Den Ruftaster für den gewünschten Teilnehmer
betätigen.
Wenn konfiguriert, wird die Ruftaster-Betätigung
mit einem Quittierungston bestätigt. Adressierte
Innenstationen werden gerufen.
Licht einschalten
Ein Ruftaster ist für die Beleuchtungssteuerung
konfiguriert und gekennzeichnet.
„ Den Ruftaster für die Beleuchtung betätigen.
Wenn konfiguriert, wird die Ruftaster-Betäti-
gung mit einem Quittierungston bestätigt. Der
Lichtkontakt einer Strangversorgung wird für die
eingestellte Zeit geschlossen.
(11)
6LE000731A - 06/2015
