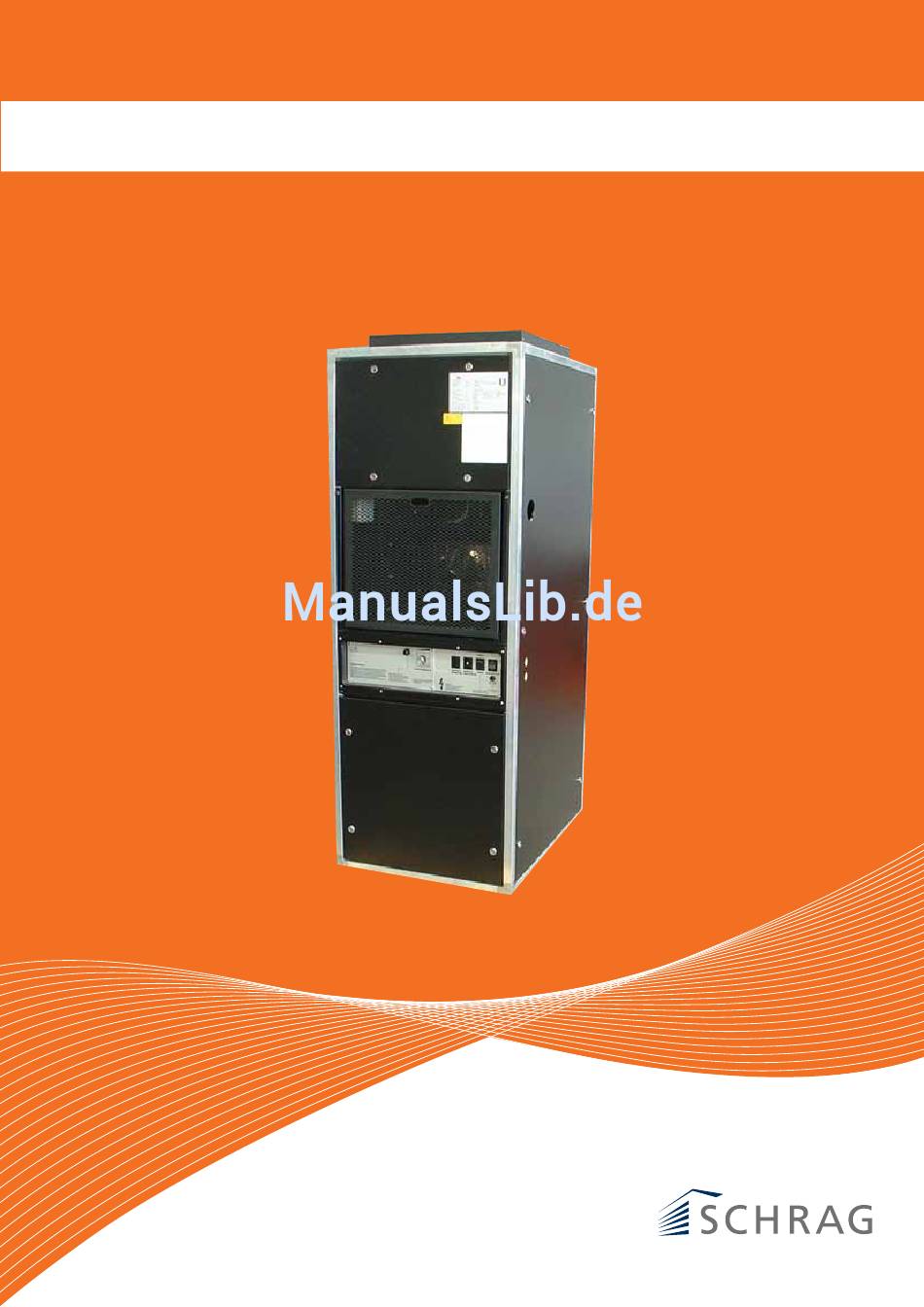

- Seite 1 Warmlufterzeuger SKL-S-V Aufstell- und Bedienungsanleitung Lüftung auf allen Ebenen...
-
Seite 2: Inhaltsverzeichnis
ZE 2 des Einschubbrenners IHS-W 2000 17.1 Sonstige Besonderheiten Einbau des Warmlufterzeugers Der Einbau 18. Wartung und Inspektion Kaminzug 18.1 Reinigung und Wartung des SKL-S-V Brenner und Brennstoffversorgung 19. Ersatzteilversorgung (Grundgerät) Der Ölregler mit Dosierpumpe Zentrale Ölversorgung (ZÖV) 20. SCHRAG-Ersatzteilliste SCHRAG-Sicherheits-Ölauffangwanne... -
Seite 3: Das Passende Heizsystem
Die Warmlufterzeuger sind in 3 nisse den Anforderungen des Warmluft- Ausführungen lieferbar: erzeugers SKL-S-D entspricht. Ziele - SKL-S-V 12 kW mit einem Für die Erstellung der Anlage sind - lange Brennerlaufzeit SCHRAG-Verdampfungsbren- die bestehenden Richtlinien und - geringe Stillstandsverluste örtlichen Bauvorschriften zu be-... -
Seite 4: Warmlufterzeuger Skl-S-V
Kubikmeter (m brennungsluftversorgung und zwar eine ganze Menge, wie bei 12,0 kW 9,6-21,3 m³/h die Tabelle zeigt. Vor der Aufstellung des SCHRAG- Störungen kommen erfahrungs- Warmlufterzeugers sind die 2.4 Der Einschubbrenner gemäß durch Gebläse, z. B. Voraussetzungen hinsichtlich IHS-W 2000 von SCHRAG Küchenlüfter, Ventilatoren o. -
Seite 5: Technische Daten
3. Technische Daten Größe Warmlufterzeuger SKL-S-V 12,0 Nennwärmebelastung (kW) 13,3 Nennwärmeleistung (kW) 12,0 Abgasmassenstrom (g/s) Abgastemperatur (°C) Zugbedarf (Pa) Durchm. Abgasanschluss (mm) Nennaufnahme Nennspannung Nennfrequenz (Hz) Nennstrom Schutzart IP 40 Absicherung bauseits F 10 A Nennluftvolumen (m³/h) Ventilatortyp DD 9-7 TH TAC2 1/2 Luftleistung (m³/h) -
Seite 6: Vorbereitung Vor Dem Einbau
4. Vorbereitung vor dem Einbau 4.1 Der Platzbedarf Der Warmlufterzeuger ist möglichst nahe am Schornstein standsicher aufzustellen. Es muss genügend Platz vor, hinter, neben und über dem Warmlufterzeuger vorhanden sein, um Reinigungs- und Instandhaltungsarbeiten durchführen zu können. ACHTUNG: Zur Durchführung der jährlichen Überwachungs- prüfung durch den Schornsteinfegermeister muss genügend Platz vorhanden und das Gerät zugängig sein. -
Seite 7: Aufbau Und Funktion
5. Aufbau und Funktion Im formschönen Gehäuse befinden sich die automatische Feuerung mit Wärmetauscher, Ventilator, Luftfilter sowie die Schalt-und Regeleinrichtungen. Die zu erwärmende Luft wird durch 3 mechanische Filter vom Staub gereinigt, bevor sie in den Ventilator gelangt. Der Venti- lator verteilt die Luft gleichmäßig über den Wärmetauscher. -
Seite 8: Einbau Des Warmlufterzeugers
6. Einbau des Warmlufterzeugers 6.1 Der Einbau Der Warmlufterzeuger ist spannungsfrei zu montieren und mit der Wasserwaage auszurichten. Die Verbrennungsluftzuführung darf durch den Ventilator im Gerät nicht beeinflusst werden. Die Aufstellung hat unter Beachtung der jeweils geltenden behördlichen Vorschriften und Richtlinien des Bundes und der Länder zu erfolgen. -
Seite 9: Brenner Und Brennstoffversorgung
- die komfortable Brennstoffversorgung Für eine komfortable Heizung kommt nur eine zentrale Ölversorgung über Druckspeicherpumpe und Öldruck- minderer in Frage. 7.3 SCHRAG-Sicherheits-Ölauffangwanne DIN 4755/1; 4736/2 Unter die Öldruckspeicherpumpe gehört unbedingt eine Sicherheits-Auffangwanne! 7.4 Berechnen der Ölmenge nach dem Wärmebedarf Die Ölmenge wird am Steuergerät, an dem dafür vorgesehenen Potentiometer eingestellt. Mit der Einstellung kann ca. -
Seite 10: Elektroanschluss
8. Elektroanschluss Der Warmlufterzeuger ist elektrisch komplett verdrahtet. Vom Fachmann werden daher unter Beachtung der örtlichen Vorschriften und Bestimmungen Netz, Raumthermostat und, soweit nicht werkseits montiert, der Brenner angeschlossen. Dazu werden die Blechschrauben, die zur Befestigung des Armaturenbrettes dienen, entfernt und das Armaturenbrett nach vorne herausgezogen. -
Seite 11: Heizungs-Notschalter
8.2 Heizungs-Notschalter Zum Abschalten der Heizung bei Störungen empfiehlt sich ein Heizungs-Notschalter in der Nähe des Warmlufterzeugers. Bei Mehrraum-Heizungen ist dieser Notschalter nach der VDE- Vorschrift grundsätzlich gefordert. 8.3 Montageort des Fernbedienteils RT 2001 Der Montageort des Fernbedienteils ist für die Regelung der Raumtemperatur besonders wichtig. -
Seite 12: Klemmenanschlussplan
8.4 Klemmenanschlussplan SKL-S-V mit IHS-W 2000 und Ventilator D2 ... -
Seite 13: Stromlaufplan
8.5 Stromlaufplan SKL-S-V mit IHS-W 2000 und Ventilator D2... -
Seite 14: Übersichtsschaltplan
8.6 Übersichtsschaltplan SKL-S-V mit IHS-W 2000 und Ventilator D2 ... -
Seite 15: Vollautomatischer Einschubbrenner Ihs-W 2000
9. Vollautomatischer Einschubbrenner IHS-W 2000 Steuergerät Ölregler Dosierpumpe Ölzulaufleitung Verbrennungsluftgebläse Netzstecker Verbindungsstecker zum Bedienteil Sicherheitshebel Brennertopf Zündtrafo Einlaufstopfen Wichtig! 9.1 Verbrennungsluftgebläse Um einen störungsfreien Betrieb bei gleichbleibender Ver- brennungsgüte zu erreichen, muss darauf geachtet werden, dass das Verbrennungsluftgebläse nicht durch Luftverun- reinigungen, wie z. -
Seite 16: Steuergerät
9.2 Steuergerät Das Steuergerät des IHS-W 2000 wurde speziell für diesen Ölverdampfungsbrenner entwickelt. Da das Steuergerät steckbar ist, kann es problemlos ausgetauscht werden. Über den Netzschalter kann der Brenner abgeschaltet werden. Bei einer Störmeldung kann man durch kurzes Abschalten (5 Sek.) das Steuergerät entriegeln. An den beiden Potentiometern Luft und Öl wird die Ver- brennung eingestellt. -
Seite 17: Fernbedienteil Rt 2001
10. Fernbedienteil RT 2001 Sollwertsteller Raumtemperatur Anzeige Soll-Raumtemperatur Anzeige Heizbetrieb Absenkbetrieb Anzeige Schaltuhrbetrieb Anzeige Funkuhrbetrieb kein Funkuhrbetrieb möglich Anzeige Uhrzeit AnzeigeWochentag Anzeige Ist Raumtemperatur Taste Schornsteinfeger (Abgasmessung) Einstelltaste - Einstelltaste Schaltuhr, Uhrzeit Einstelltaste + Einstelltaste Raumabsenkung Taste Weiter (zum nächsten Menüpunkt) EinstelltasteUmschaltung Heizbetrieb/Absenkung Taste ok, (Eingabe/Return) -
Seite 18: Verbrennung Und Kamin
12. Verbrennung und Kamin 12.1 Der Kaminzug hat große Bedeutung für eine gute und saubere Verbrennung. Die meisten Störungen sind auf zu hohen oder zu geringen Kaminzug zurückzuführen. Speziell ein zu hoher Zug bringt zuviel Sauerstoff zum einge- laufenen Öl, deshalb brennt der Brenner mit Luftüberschuss. Der Luftüberschuss ist verantwortlich für niedere CO -Werte und hohen Rußanteil. -
Seite 19: Inbetriebnahme / Einregulierung
13. Inbetriebnahme / Einregulierung Vor dem Start müssen die Einstellpotentiometer auf die in der nebenstehenden Abbildung gezeigten Einstellungen gebracht werden: Luft 12:00 Uhr ; Öl 9:00 Uhr. Um den Einschubbrenner IHS-W 2000 jetzt starten zu können, muss der Sollwertsteller „Raumtemperatur bei Tag“ auf maximale Raumtemperatur gestellt werden. -
Seite 20: Bedienung / Regelung
14. Bedienung / Regelung 14.1 Warmlufterzeuger starten „Heizbetrieb“ - Brennstoffzufuhr öffnen - Hauptschalter (7) auf Ein - Betriebsschalter Sommer / Winter (5) auf Winter - Zuluft-Solltemperatur (2) auf gewünschte Tem- peratur einstellen, Werkseinstellung 35 - 40° C - Raumthermostat auf gewünschte Temperatur stellen - Falls Außenluftklappe vorhanden, je nach Frischluft- bedarf einstellen. -
Seite 21: Beschreibung Des Armaturenbretts
14.5 Beschreibung des Armaturenbrettes 1 Rückstelleinrichtung für Sicherheitstemperaturbegrenzer 2 Zuluft-Solltemperatur 4 Kontrollleuchte Brenner 5 Kontrollleuchte Ventilator 6 Betriebsschalter Sommer / Winter 7 Feinsicherung 6,3 A / Träge 8 Hauptschalter EIN / AUS mit Kontrollleuchte... -
Seite 22: Ventilatorthermostat / Temperaturbegrenzer
14.6 Ventilatorthermostat / Temperaturbegren- Die Lage der Fühler vom Ventilatorthermostat und Tempera- turbegrenzer geht aus den beiden oberen Bildern hervor. Um den Ventilatorthermostat oder den Temperaturbegrenzer austauschen zu können, muss das obere vordere Verklei- dungsblech demontiert und das Armaturenbrett ausgebaut werden. -
Seite 23: Ventilatoren
15. Ventilatoren Ventilator-Typ SKL-S-V 9 und 12 kW DD 9-7 TH TAC2 1/2 Luftleistung m³/h* DD 9-7 TH TAC2 1/2 400 - 2000 * freiblasend Nennstromaufnahme max. 0,01 - 0,2 0,1 - 3,0 15.1 Ventilatorregelung Vor Inbetriebnahme sind folgende Arbeiten durchzuführen: a.) Aus Transport- und Verpackungsgründen sind die Kabelverschraubungen am SKl-Gerät nicht... -
Seite 24: Einstellung Druckkonstante Regelung Über Sensor
Wird die Brennerleistung so gering, dass ca. 300m³/h noch zu viel Volumenstrom bedeuten, dann leuchtet die Alarm-LED und auf dem Display erscheint die Meldung „CP-Alarm Druck zu hoch Minimum Luftmenge erreicht auf VEN1“, die Zulufttemperatur fällt unter den gespeicherten Wert (d.h. der aktuell gemessene Sollwert am Eingang K2 wird größer als der programmierte Sollwert). -
Seite 25: Starten Der Konfiguration
15.1.2 Starten der Konfiguration Der Start der Konfiguration erfolgt durch Drücken der Taste SETUP, bis der Text SETUP auf dem Display erscheint. Nach 2-3 Sekunden erscheint automatisch folgender Text auf der Anzeige: 15.1.2.1 Über die Tasten besteht folgende Auswahlmöglichkeit: SPRACHE? D = Deutsch, NL = Niederländisch, GB = Englisch und F = Französisch. -
Seite 26: Display - Anzeigen Beim Einschalten
CB Typ: xxxxx Version S xx.xx 0000 m³h xxxx Pa xxxx m³h xxxx Pa Alarm xx Alarm Vent TYP 72005X ARBEITS MODE CPs SOLLWERT xx,x V AKTUELLE WERTE xxxx m³h xxxx Pa OFFEN 00,0 V OFFEN... -
Seite 27: Alarme
15.1.6 Alarme Die Kontrollbox unterscheidet zwischen verschiedenen Alarmbedingungen im CPs-Modus. • Ein Alarm bei Ventilatorausfall. • Datenfehleralarm. Siehe Punkt 10 in Tabelle. • Nichtrealisierung der vorgegebenen Werte. • Alarm bei der Initialisierung der Werte. 15.1.6.1 Alarm bei Ventilatorausfall Display - Text Beschreibung VENT ALARM Beschreibt einen Funktionsfehler des Ventilators x. -
Seite 28: Alarm Bei Der Initialisierung Der Vorgegebenen Werte
15.1.6.4 Alarm bei der Initialisierung der vorgegebenen Werte An dieser Stelle können 4 verschiedene Probleme auftreten: Display - Text Beschreibung VENT ALARM Beschreibt einen Funktionsfehler des Ventilators x. Überprüfen Sie elektrische Stromversorgung und Leitungen, Verbindungen und die 230 V Versorgung. Ansonsten kann das Problem Kabelverbindungen von fehlerhaften Kabeln, der Elektronik oder dem Motor verursacht werden. -
Seite 29: Ventilatoren Einsatzbereich
Für Ventilatorausbau Verkleidungsblech vorne unten Achtung! mit Schraubendreher demontieren und Filterkorb am Der Überdruck im Zuluftkanal sollte bei allen Be- Handgriff nach vorne herausziehen. Klemmdeckel triebszuständen 50 Pa nicht überschreiten, da sonst am Anschlusskasten abnehmen und Anschlusskabel Zuluft über die Dichtung des O -Sensors eindringt ausbauen. -
Seite 30: Service Und Servicegeräte
- Messung der Abgas- und Lufttemperatur - Bestimmung des Kohlendioxydgehaltes - Bestimmung des Sauerstoffgehaltes - Zugmessung Zum Auslitern des Ölreglers bietet SCHRAG ein Durch- fluss-Messglas mit praxisgerechten Schlauchan- schlüssen. Zur Fehlersuche ist eine Feuerraumsonde lieferbar, mit der der CO -Gehalt im Feuerraum ge- messen werden kann. -
Seite 31: Messung Nach 1. Bimschv
Sollte diese Messung wieder negativ ausfallen, meldet der Schornsteinfeger die Werte der Behörde, die dann ein Bußgeld oder die Stillegung der Heizungsanlage erwirkt. Mit SCHRAG-Warmlufterzeugern werden die geforderten Werte bei vorschriftsmäßigem Einbau problemlos erreicht. Durch einen hohen Wirkungsgrad sparen Sie Brennstoff und leisten durch niedrige Schadstoffwerte einen... -
Seite 32: Messanordnung
Alle Dichtungen und Verbindungen kontrollieren. -Messung im Feuerraum - zur Dichtigkeitsmessung Zur direkten Messung im Feuerraum hat SCHRAG eine Mess- sonde entwickelt, die auf den Schauglas-Stutzen aufgesteckt werden kann. Sonde so einsetzen, dass das Rohrende nach oben zeigt. Mit... -
Seite 33: Was Ist Zu Tun
16.8 Was ist zu tun, wenn die geforderten Meßwerte nicht erreicht werden? • Fehler - mögliche Ursache → Feststellung / Behebung • Hohe Abgastemperatur Heizgaszug verrußt - Rußansatz im Wärmetauscher - zu hoher Kaminzug → Putzdeckel abschrauben, Rußansatz kontrollieren / Wärmetauscher →... -
Seite 34: Fehlererkennung Und Behebung Am Steuergerät Ze 2 Des Einschubbrenners Ihs-W 2000
17. Fehlererkennung und Behebung am Steuergerät ZE 2 des Ein- schubbrenners IHS-W 2000 Blink- Aufgetretener Fehler Mögliche Ursache Abhilfe Code Brennerbodenheizung: Sicherung ist defekt • Sicherung 5 * 20 mm F4A/250V Unterbrechung oder im Steuergerät überprüfen, ggf. Kurzschluss austauschen Wackelkontakt im Steuergerät •... - Seite 35 Blink- Aufgetretener Fehler Mögliche Ursache Abhilfe Code Zusätzlich bei TV 15 S-W und SKL-S-V Sichreheitstemperaturbegren- • Sicherhietstemperaturbegrenzer zer hat ausgelöst entriegeln, Ursache feststellen und beseitigen Wackelkontakt im Doppel- • Kabel im Doppelthermostat über- thermostat prüfen, ggf. Anschlussklemmen nachziehen Flammensensor: Unter- Kein Öl mehr im Tank •...
- Seite 36 Blink- Aufgetretener Fehler Mögliche Ursache Abhilfe Code Verbrennungsluft- Gebläse läuft nicht an, Wackel- • Kabel im Steuergerätesockel über- förderer (Gebläse): kontakt im Steuergerätesockel prüfen, ggf. Anschlussklemmen 11 Unterbrechung und 12 nachziehen • Steckkontakte im Steuergeräte- sockel der Anschlussleiste überprü- fen, ggf. nachbiegen Gebläse läuft nicht an, An- •...
- Seite 37 Blink- Aufgetretener Fehler Mögliche Ursache Abhilfe Code Erfolgloser Zündver- Kein Öl mehr im Tank • Öltank befüllen lassen such (Flamme EIN Ölversorgungsanlage defekt • Ölversorgungsanlage instand setzen während der Zünd- phase nicht erkannt) Sicherheitshebel am Ölregler • Sicherheitshebel entriegeln (bei hat ausgelöst mehrfacher Wiederholung Ursache suchen und beheben)
- Seite 38 Fehler- Aufgetretener Fehler Mögliche Ursache Abhilfe ohne Blink- Code Brenner zeigt keine kein Strom in der Steckdose, • Heizungsnotschalter einschalten Funktion Heizungsnotschalter ist abge- Leuchtdiode Aus schaltet kein Strom in der Steckdose, • Sicherung einschalten Sicherung im Stromverteiler- kasten ist abgeschaltet Schukostecker des IHS 2000 ist •...
-
Seite 39: Sonstige Besonderheiten
Fehler- Aufgetretener Fehler Mögliche Ursache Abhilfe ohne Blink- Code Brenner rußt Brenner ist luftseitig undicht, • Undichte Stelle bei laufendem Ge- (Fortsetzung) Flamme pulsiert in der Vorheiz- bläse und herausgezogenem Bren- phase ner mit Feuerzeug suchen und ab- dichten. Danach Brennertopf und Wärmetauscher auf Verschmutzung überprüfen, ggf. -
Seite 40: Wartung Und Inspektion
18. Wartung und Inspektion 18.1 Reinigung und Wartung des SKL-S-V Bei Reinigungs- und Wartungsarbeiten an Anlage oder Schornstein muss die Feuerungsanlage unbe- dingt abgeschaltet werden. Gerät jedes Jahr überprüfen. Elektroseitig allpolig abschalten. Hauptbrenner, Filter und Ventilator sowie bei Bedarf Brennkammer und Heizzüge reinigen. -
Seite 41: Ersatzteilversorgung (Grundgerät)
19. Ersatzteilversorgung (Grundgerät) -
Seite 42: Schrag-Ersatzteilliste
20. SCHRAG-Ersatzteilliste 20.1 SKL-S-V V=Verschleißteil; E=Ersatzteil Pos. Artikelbenennung Bestell-Nr. Stück V / E Armaturenbrett komplett A 1391 Ventilatorthermostat A 1234 Temperaturbegrenzer A 1233 Ventilatormotor DD 9-7 TH TAC2 1/2 C 3305 Wärmetauscher A 1314 Dichtung - Abgassammler A 10621 Wirbulator... -
Seite 43: Ersatzteilversorgung (Ihs-W 2000)
21. Ersatzteilversorgung (IHS-W 2000) Fast jedes Teil des Einschubbrenners IHS-W 2000 ist als Ersatzteil lieferbar. In der Ersatzteilliste sind die korrekten Benennungen und die gültigen Bestellnum- mern vermerkt. Varianten und nicht eingebaute Teile (z.B. Ersatzteile) sind mit 0 Stück in der Ersatzteilliste aufgeführt. Zusammengehörige Elemente und Sätze sind in der Ersatzteilliste zusammenhängend beschrieben. -
Seite 44: Schrag-Ersatzteilliste
22. SCHRAG-Ersatzteilliste 22.1 Einschubbrenner IHS-W 2000 9 kW + 12 kW Bestell-Nr. B 1590 - B 1595 Pos. Artikelbenennung Bestell-Nr. Stück Brennerring 9 + 12 kW oben B 748 Brennerring 9 + 12 kW unten B 749 Brennertopf 9 + 12 kW B 752 Dichtung Zündelektrode... -
Seite 45: Notizen
23. Notizen ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... -
Seite 46: Übergabeprotokoll
24. Übergabeprotokoll Hiermit wird bestätigt, dass durch die Einbaufirma: ..............................im Gebäude des Gebrauchsnehmers: ............................ein Warmlufterzeuger vom Typ: SKL-S-V mit SCHRAG atmosphärischem Öl-Verdampfungsbrenner IHS-W 2000 Nennleistung: ....kW Serien-Nr.: ....Baujahr: ....eingebaut wurde. Der Einbau erfolgte nach den derzeit gültigen technischen Richtlinien. - Seite 48 SCHRAG GmbH Hauptstraße 118 D-73061 Ebersbach/Fils Telefon: +49 (0)7163 /17 - 0 Telefax: +49 (0)7163 /17 - 139 info@schrag.de www.schrag.de member of...
