RT777
BATTERIETESTER + DRUCKER
NETZANSCHLUSS/ INBETRIEBNAHME

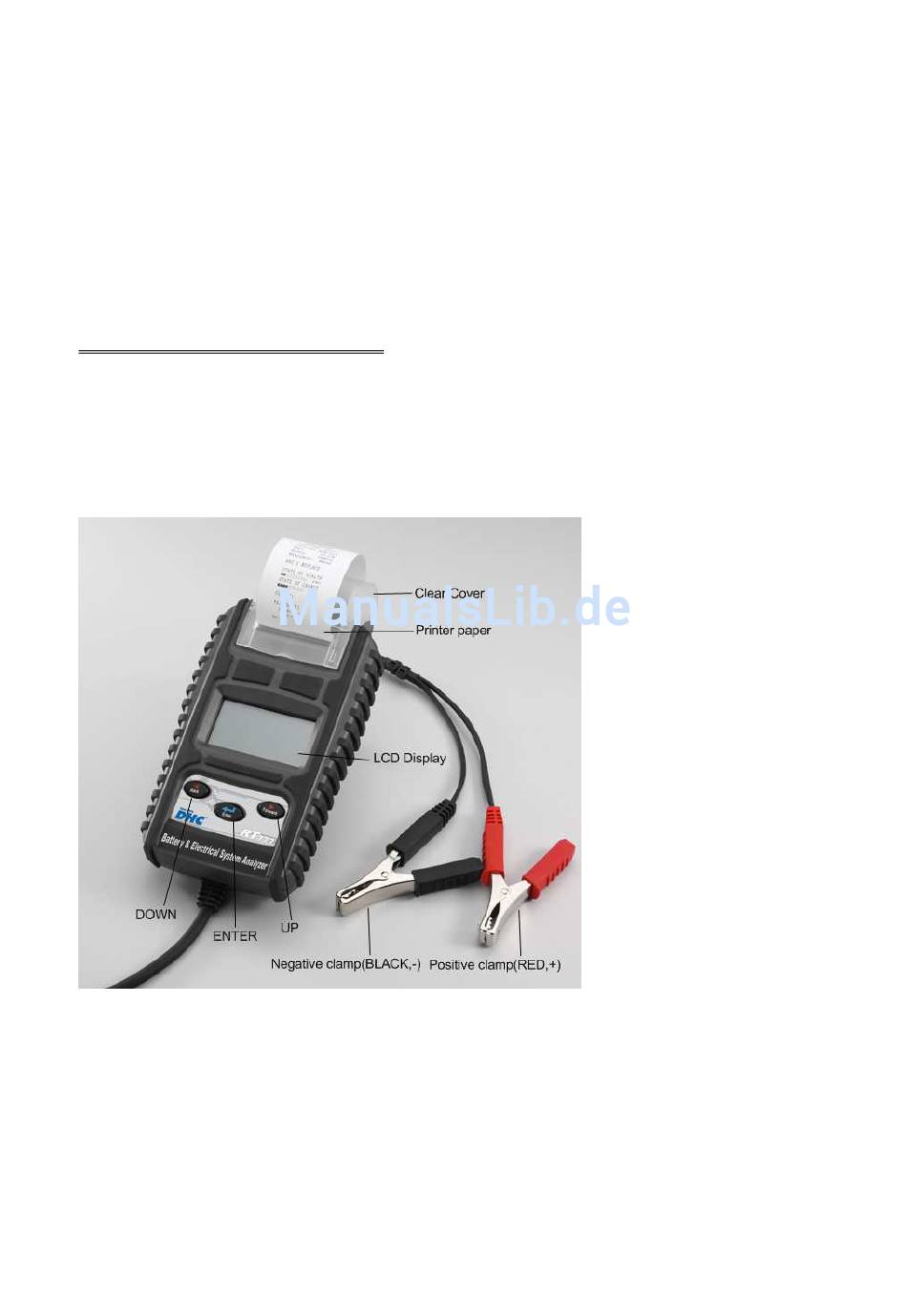

BESCHREIBUNG
1.
Dieses Batterietestgerät ist für das Testen der Kapazität von Bleibatterien mit Gel-Elektrolyt und einer
Netzspannung von 6 – 12V sowie Ladesystemen mit einer Netzspannung von 12 – 24V konzipiert.
2.
Betriebsbereit bei einer Umgebungstemperatur zwischen 0°C und 50°C.
HINWEISE UND WARNUNGEN
1.
Arbeiten in Umgebung einer Bleibatterie ist gefährlich, da diese in Gebrauch explosive Gase erzeugen. Lesen Sie
daher vor Gebrauch dieses Testgerätes immer die Betriebsanleitung, um mögliche Anwendungsfragen usw. zu
klären.
2.
Um eine mögliche Explosion Ihrer Batterie zu vermeiden, befolgen Sie stets die Anwendungshinweise dieser
Betriebsanleitung, der des Batterieherstellers und die jedes weiteren Gerätes, das Sie in der Nähe der Batterie
verwenden.
3.
Setzen Sie dieses Gerät weder Regen noch Schnee aus.
- DE.1-V1 -
Verwandte Anleitungen für GYS RT777
Inhaltszusammenfassung für GYS RT777
- Seite 1 RT777 BATTERIETESTER + DRUCKER NETZANSCHLUSS/ INBETRIEBNAHME BESCHREIBUNG Dieses Batterietestgerät ist für das Testen der Kapazität von Bleibatterien mit Gel-Elektrolyt und einer Netzspannung von 6 – 12V sowie Ladesystemen mit einer Netzspannung von 12 – 24V konzipiert. Betriebsbereit bei einer Umgebungstemperatur zwischen 0°C und 50°C.
-
Seite 2: Vorbereitung Des Tests
Führen Sie die Kabelstecker, die das schwarz/weiße und das gelb/rote Kabelpaar beinhalten, in die entsprechenden Buchsen auf der Rückseite des Batterietesters. Achten Sie darauf, dass die Farben der Kabelstecker mit den Buchsenfarben übereinstimmen. Rot (Anschluss) Gelb Gelb (Buchse) Weiß ANSCHLIESSEN Schwarz (RT777 Rückseite) Schwarz Weiß - DE.2-V1 -... - Seite 3 NETZANSCHLUSS – INBETRIEBNAHME BATTERIETEST Schalten Sie vor dem Batterietest an einem Fahrzeug die Zündung und alle Verbraucher aus. Schließen Sie Türen und Kofferraum. In der Batteriekammer müssen sich 6x 1.5V Batterien befinden. Wegen ihrer einleitenden 1.7V Ausgangsspannung wird der Gebrauch von Oxyride-Batterien nicht empfohlen. Sollten die Batterien leer sein, erscheint auf dem Gerätedisplay die Meldung „POWER LOW“.
- Seite 4 SYSTEM * Drücken Sie ◄ / ► um die Sprache oder den Batterietest BATTERIETEST◄► ↵ ANALYSE auszuwählen. ××.×× V * Drücken Sie «ENTER» für den Batterietest. * Drücken Sie ◄ / ► um den Systemtest oder die Sprache SYSTEMTEST◄► ↵ auszuwählen.
- Seite 5 Beispiel: Geben Sie mit Hilfe der ◄ ► Tasten den Kaltstartstrom ein: EINSTELLUNG KAPAZITÄT ◄► ↵ • SAE：40~2000 • EN：40~2100 ×××× SAE • IEC：30~1500 • DIN：25~1300 • JIS：Abhängig von der Batterienummer Drücken Sie «ENTER» um den Test zu starten. TEST Das Gerät testet einige Sekunden die Batterie.
- Seite 6 !! DRUCK 24V SYSTEMTEST Beispiel: Der Drucker druckt keine Testergebnisse im 24V Systemtest-Modus. Die 24V SYSTEM ERGEBNISSE 24V Systemtestergebnisse werden bis zum Anschluss einer 12V-Batterie DRUCKEN? JA / NEIN vom Gerät gespeichert. Die entsprechende Meldung erscheint dann bei Anschluss auf dem Gerätedisplay. Um die Ergebnisse zu drucken, wählen Sie bitte „JA“...
- Seite 7 Beispiel: NORMALE STARTSPANNUNG BEI TEST OHNE BELASTUNG LEERLAUFSPANNUNG ××.××V NORMAL Das System zeigt normale Ausgangswerte der Lichtmaschine an. Es wurde kein Problem gefunden. HOHE STARTSPANNUNG BEI TEST OHNE BELASTUNG LEERLAUFSPANNUNG ××.××V HIGH Die Spannungsleistung der Lichtmaschine übersteigt den zulässigen Wert. Suchen Sie nach einer losen Verbindung oder einer fehlerhaften Erdung.
- Seite 8 Beispiel: NORMALE STARTSPANNUNG BEI TEST MIT ANGESCHLOSSENEN SPANNUNG BEI BELASTUNG VERBRAUCHERN ××.××V NORMAL Das System zeigt normale Ausgangswerte der Lichtmaschine an. Es wurde kein Problem entdeckt. Ist der Ladegerättest beendet, drücken Sie «ENTER» und schalten Verbraucher TESTENDE VERBRAUCHER & und Maschine aus. Drücken Sie «ENTER» um zu Schritt 1 zurückzukehren oder MOTOR AUSSCHALTEN entfernen Sie die Klemmen von der Batterie, nachdem der Test beendet ist.
-
Seite 9: Garantie
Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler. KONFORMITÄTSERKLÄRUNG GYS erklärt, dass das Batterietestgeräte RT 777 richtlinienkonform mit folgenden europäischen Bestimmungen hergestellt wurde:...
