BMS VarCon 201 Bedienungsanleitung
Inhaltszusammenfassung für BMS VarCon 201

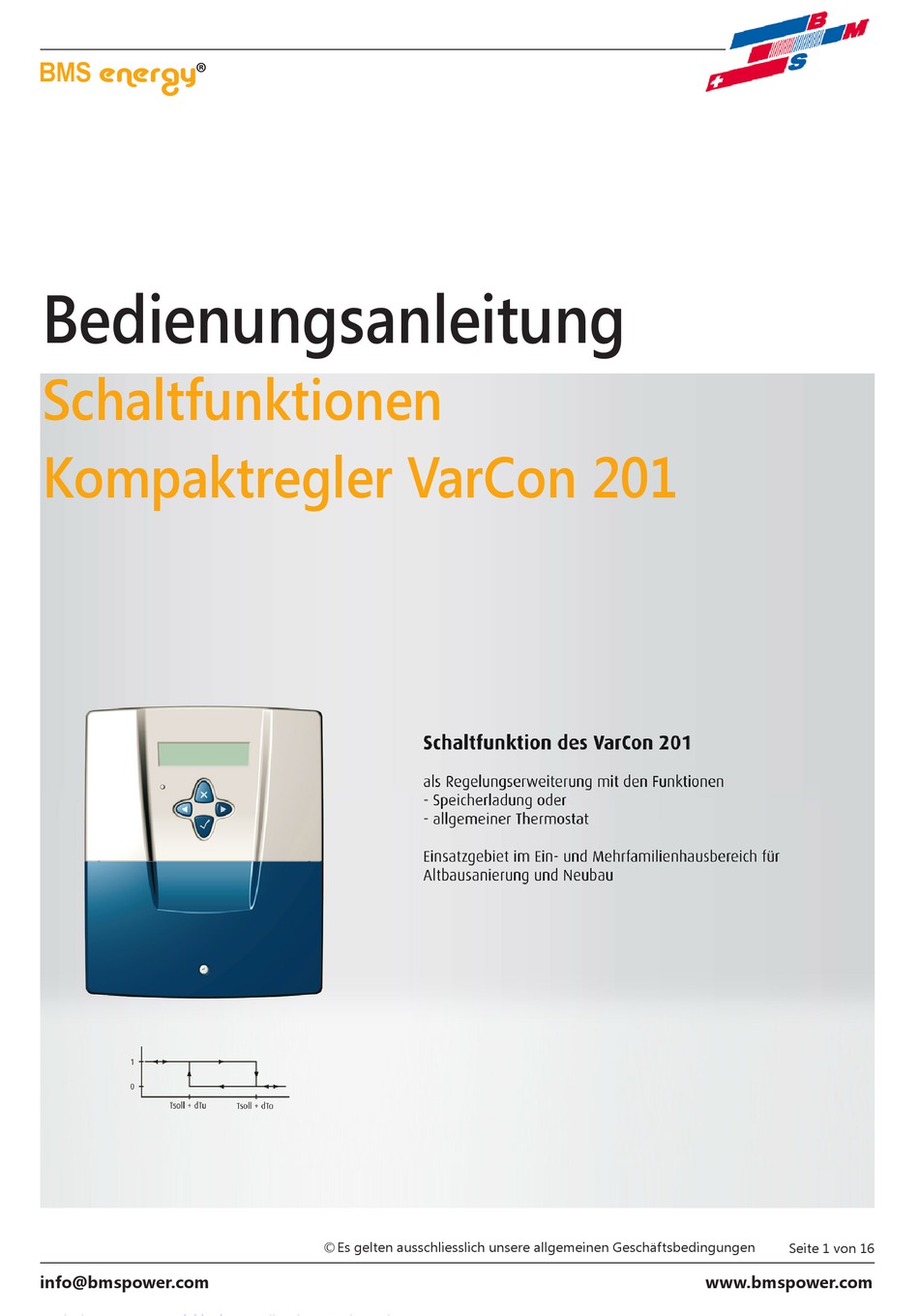

- Seite 1 BMS energy ® Bedienungsanleitung Schaltfunktionen Kompaktregler VarCon 201 © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 1 von 16 info@bmspower.com www.bmspower.com...
- Seite 2 BMS energy ® 2013-02 BMS-Energietechnik AG Bönigstrasse 11 A CH-3812 Wilderswil Telefon +41 (0)33 826 00 12 +41 (0)33 826 00 14 E-Mail info@bmspower.com Homepage www.bmspower.com © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 2 von 16 +41 (0)33 826 00 12...
-
Seite 3: Inhaltsverzeichnis
BMS energy ® Inhaltsverzeichnis 1. Allgemeine Hinweise 2. Funktionsbeschreibung Allgemein 3. Speicherladung - Wärmequellenansteuerung Beschreibung Schema Klemmenbelegung 3.4 Konfiguration im Service-Menü 4. Speicherladung - Signalgeberansteuerung Beschreibung Schema Klemmenbelegung 4.4 Konfiguration im Service-Menü 5. Speicherladung - Ladepumpenansteuerung Beschreibung Schema Klemmenbelegung 5.4 Konfiguration im Service-Menü 6. Allgemeiner Thermostat... -
Seite 4: Allgemeine Hinweise // Funktionsbeschreibung
Reglers VarCon 201. Eintragungen im Anwendermenü, die Funktionsbeschreibung 2.1. Allgemein Die Schaltfunktion des Kompaktreglers Kombinationsmöglichkeit mit der VarCon 201 erweitert den Funktionsumfang Solarfunktion: - Wärmequellenansteuerung: • Die allgemeine Thermostatfunktion ist vorkonfektionierte Reglervarianten zur - Signalgeberansteuerung: nicht kombinierbar mit der Solarfunktion! -
Seite 5: Speicherladung - Wärmequellenansteuerung
BMS energy ® > Wärmequellenansteuerung Speicherladung - Wärmequellenansteuerung 3.1. Beschreibung Diese Funktion überwacht den Ladezustand des Speichers und aktiviert/deaktiviert die Anforderung einer Wärmequelle. Die Aktivierung der Nachladung erfolgt temperaturabhängig, die Deaktivierung erfolgt temperatur- und zeitabhängig. Der Status der Funktion (aktiv/inaktiv) sowie die Parameter sind im Servicemenü einstellbar. -
Seite 6: Klemmenbelegung
BMS energy ® wärme.nutzen > Wärmequellenansteuerung 3.3. Klemmenbelegung potentialfreier potentialfreier Schließerkontakt Öffnerkontakt Anforderungskontakt der Wärmequelle obere Speichertemperatur 3.4. Konfiguration im Service-Menü SERVICE-Menü ============ VFE V1.0a Nov/06 Code: ****** Service-Menü: P Anwender-Menü:X Systemparameter modifizieren Schaltfunktion -------------- Schaltfunktion Auswahl des Eintrags Speichernachladung (im Eingabemodus) Speichernachlad. -
Seite 7: Speicherladung - Signalgeberansteuerung
BMS energy ® > Signalgeberansteuerung Speicherladung - Signalgeberansteuerung 4.1. Beschreibung Diese Funktion überwacht den Ladezustand des Speichers und steuert einen Signalgeber (Hupe, Melder, Lampe, etc.) an. Die Aktivierung des Signalgebers erfolgt temperaturabhängig, die Deaktivierung erfolgt temperatur- und zeitabhängig. Der Status der Funktion (aktiv/inaktiv) sowie die Parameter sind im Servicemenü einstellbar. -
Seite 8: Klemmenbelegung
BMS energy ® wärme.nutzen > Signalgeberansteuerung 4.3. Klemmenbelegung potentialfreier potentialfreier Schließerkontakt Öffnerkontakt zwischen Spannungsquelle obere Speichertemperatur und Signalgeber 4.4. Konfiguration im Service-Menü SERVICE-Menü ============ VFE V1.0a Nov/06 Code: ****** Service-Menü: P Anwender-Menü:X Systemparameter modifizieren Schaltfunktion -------------- Schaltfunktion Auswahl des Eintrags Speichernachladung (im Eingabemodus) Speichernachlad. -
Seite 9: Speicherladung - Ladepumpenansteuerung
BMS energy ® > Ladepumpenansteuerung Speicherladung - Ladepumpenansteuerung 5.1. Beschreibung Diese Funktion überwacht den Ladezustand des Speichers und aktiviert bei Bedarf die Nachladung aus einem Hauptspeicher, einer Fernwärme- übergabestation oder einem Hauptverteiler. Die Aktivierung erfolgt temperaturabhängig, die Deaktivierung erfolgt temperatur- und zeitabhängig. -
Seite 10: Klemmenbelegung
BMS energy ® wärme.nutzen > Ladepumpenansteuerung 5.3. Klemmenbelegung potentialfreier potentialfreier Schließerkontakt Öffnerkontakt zwischen Spannungsquelle obere Speichertemperatur und Ladepumpe 5.4. Konfiguration im Service-Menü SERVICE-Menü ============ VFE V1.0a Nov/06 Code: ****** Service-Menü: P Anwender-Menü:X Systemparameter modifizieren Schaltfunktion -------------- Schaltfunktion Auswahl des Eintrags Speichernachladung (im Eingabemodus) Speichernachlad. -
Seite 11: Allgemeiner Thermostat
BMS energy ® > Thermostat Allgemeiner Thermostat 6.1. Beschreibung Diese Funktion vergleicht einen frei einstellbaren Temperaturwert mit dem Wert eines Temperaturfühlers, der an beliebiger Stelle montiert werden kann, und schaltet entsprechend den Ausgang A05. Das Schalten des Ausgangs erfolgt rein temperaturabhängig. -
Seite 12: Klemmenbelegung
BMS energy ® wärme.nutzen > Thermostat 6.3. Klemmenbelegung potentialfreier Öffnerkontakt potentialfreier Schließerkontakt FWE-Rücklauf- temperatur 2 Dauerphase 3 Schaltphase Motorkugelhahn potentailfreier Öffnerkontakt potentailfreier Schließerkontakt zwischen Spannungsquelle Wärmequellentemperatur und Ladepumpe 6.4. Konfiguration im Service-Menü SERVICE-Menü ============ VFE V1.30c 11/08 Code: ****** Service-Menü: P... - Seite 13 BMS energy ® © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 13 von 16 info@bmspower.com www.bmspower.com...
- Seite 14 BMS energy ® © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 14 von 16 +41 (0)33 826 00 12 +41 (0)33 826 00 14...
- Seite 15 BMS energy ® © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 15 von 16 info@bmspower.com www.bmspower.com...
- Seite 16 BMS energy ® BMS-Energietechnik AG Bönigstrasse 11 A CH-3812 Wilderswil Telefon +41 (0)33 826 00 12 +41 (0)33 826 00 14 E-Mail info@bmspower.com Homepage www.bmspower.com © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 16 von 16 +41 (0)33 826 00 12...
