Technischer Überblick
Prozessor: Intel X1021
Speicher: 1 GB DDR3 RAM + 4 GB eMMC
LAN: 1 x 10/100 Mbit Ethernet
Integriertes EnOcean 868 MHz Funkmodul (TCM310) ESP3
Stromversorgung: 5V, 4A
Abmaße: L x B x H: 165 x 70 x 35 mm
Gewicht: 140 Gramm

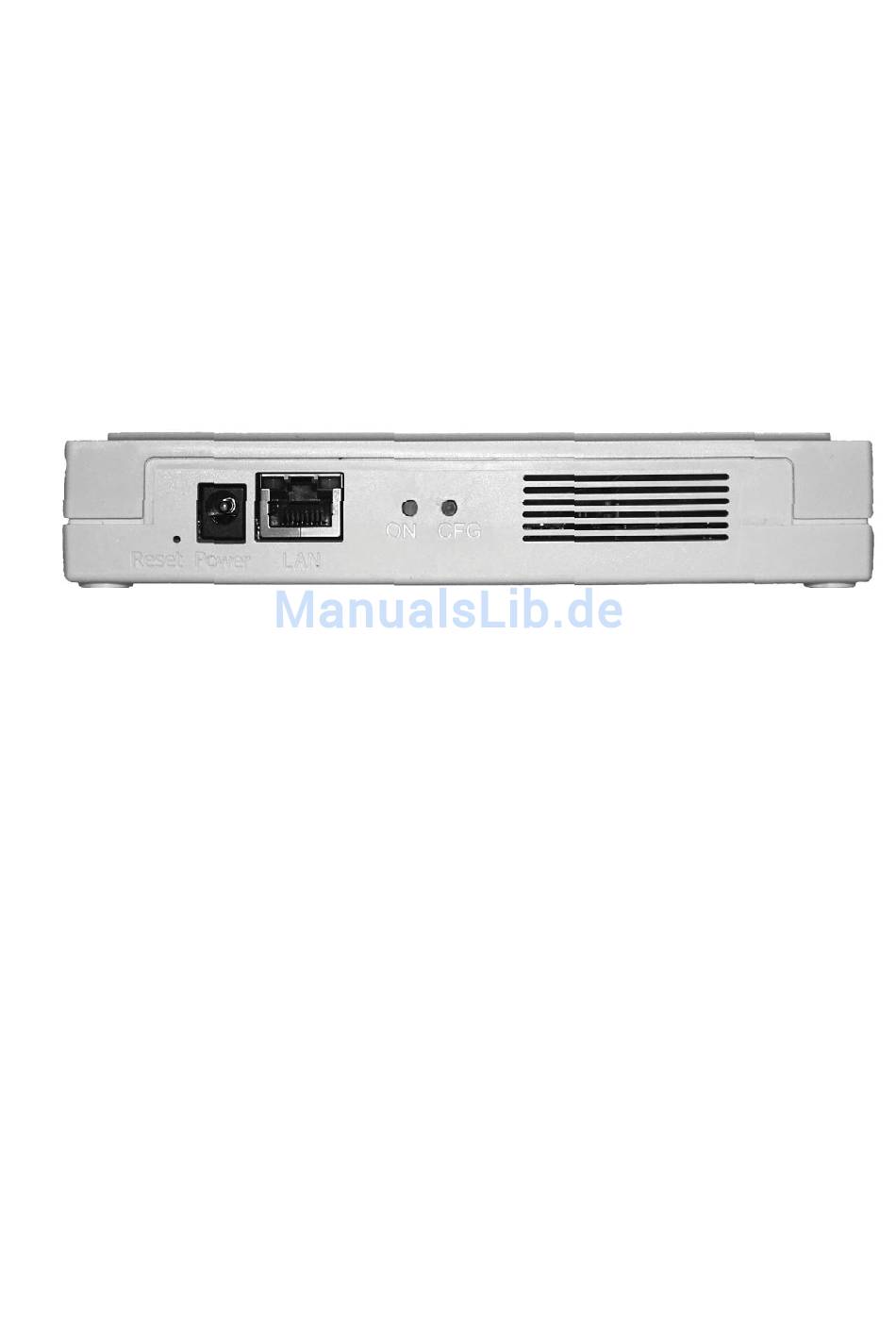

Die Beschreibung der Anschlüsse erfolgt von links nach rechts
Reset: Das Betätigen des Reset-Knopfes startet das Gerät neu
Power: Stromversorgung
LAN: Ethernet-Schnittstelle 10/100 Mbit
LED ON /rot: Stromversorgung
LED CFG/grün: (während des Startvorganges)
1. LED leuchtet: Initialisierung Secure Bootloader
2. LED blinkt: Firmware wird geladen
3. LED aus: Gerät betriebsbereit
LED CFG/grün: (im Betrieb)
1. LED leuchtet: Mindestens ein Nutzer ist verbunden
2. LED aus: Keine offenen Verbindungen
