Inhaltszusammenfassung für BERG BDL50

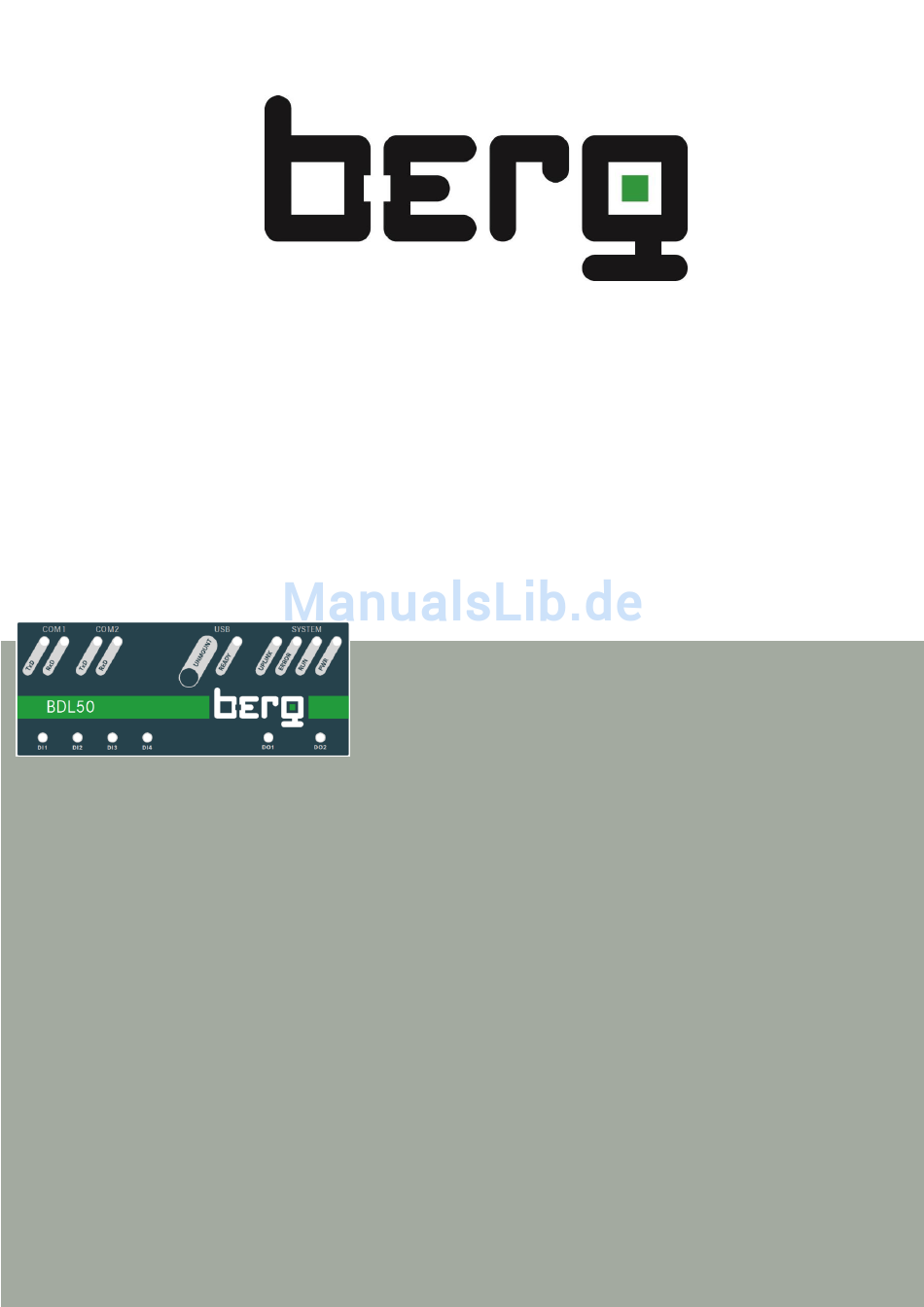

- Seite 1 Grundlagen und Installation BDL50 Systemhandbuch BDL50_Basics Rev. Juli 2016...
- Seite 2 EMail: E-Mail: info@berg-energie.de Technischer Support Wenden Sie sich an Ihre Landesvertretung der BERG GmbH, wenn Sie Probleme mit dem Produkt haben oder Fragen zum Produkt stellen möchten. Ist eine solche Stelle nicht erreichbar, können Sie BERG über folgenden Kontakt erreichen: BERG, GmbH BERG, GmbH, Fraunhoferstraße 22, D-82152 Martinsried, Germany...
-
Seite 3: Inhaltsverzeichnis
Handbuch BDL50 Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Handbuch ................1 Sicherheitshinweise ................. 2 Handhabungshinweis für den Benutzer ..........3 Systemvorstellung ................... 4 Abmessungen ..................7 Montage ....................8 Verdrahtung ..................10 Aufbaurichtlinien ..................15 Allgemeine Daten ................... 18 Technische Daten ................... 19... -
Seite 5: Über Dieses Handbuch
Inhalt Das Handbuch beschreibt Grundlagen, Funktionsweise und Installation des Dataloggers BDL50. Das Handbuch beschreibt die Gerätehardware, deren Montage und Verdrahtung. Dieses Handbuch ist Bestandteil des BDL50 Dokumentationspakets. Es hat die Bestellbezeichnung: BDL50_Basics „BDL50 Handbuch Grundlagen und Installation“. Die Softwareeigenschaften, deren Parametrierung und Inbetriebnahme sind... -
Seite 6: Sicherheitshinweise
Einsatz explosionsgefährdeten Umgebungen (EX-Zone)! BDL50 Geräte sind vor dem Beginn von Installations- und Instand- haltungsarbeiten unbedingt freizuschalten, d.h. vor Arbeiten an einer Spannungsversorgung oder an der Zuleitung, ist die Spannungs- zuführung stromlos zu schalten (Stecker ziehen, bei Festanschluss ist die zugehörige Sicherung abzuschalten)! -
Seite 7: Handhabungshinweis Für Den Benutzer
Handbuch BDL50 Sicherheitshinweise Handhabungshinweis für den Benutzer Handhabung Berg-Baugruppen sind mit hochintegrierten Bauelementen in MOS-Technik elektrostatisch bestückt. Diese Bauelemente sind hoch empfindlich gegenüber Über- gefährdeter spannungen, die z.B. bei elektrostatischer Entladung entstehen. Baugruppen Zur Kennzeichnung dieser gefährdeten Baugruppen wird nachfolgendes Symbol verwendet: Das Symbol befindet sich auf Baugruppen, Baugruppenträgern oder auf... -
Seite 8: Systemvorstellung
Systemvorstellung Handbuch BDL50 Systemvorstellung Übersicht Der Datenlogger BDL50 ist ein sehr kompakt aufgebautes Gerät in einem 6TE Modulgehäuse, für die Montage auf einer 35mm Tragschiene oder Montageplatte. Zur Anzeige von Betriebszuständen, sowie für einfache Bedienereingaben am Datenlogger sind LED Anzeigen und ein Taster auf der Frontplatte vorgesehen. - Seite 9 Handbuch BDL50 Systemvorstellung Anzeigen Allgemeines System Betriebsspannung vorhanden PWR (grün) Die Datenlogger Firmware ist in Betrieb. Diese LED RUN (grün) wird vom zentralen Start- und Überwachungs- programm langsam blinkend angesteuert. LED aus oder dauerhaft leuchtend bedeutet, dass das Überwachungsprogramm nicht läuft, oder sich in einem dauerhaften Fehlerzustand befindet.
- Seite 10 Systemvorstellung Handbuch BDL50 Unter der rechten Klemmenabdeckung befindet sich der DIP-Schalter S4, Konfigurations- mit dem bestimmte Verhaltensweisen des Datenloggers eingestellt werden schalter können. Schalter Name Beschreibung Schreibschutz für Konfigurationsdaten; Die Konfiguration des Gerätes kann nicht geändert werden (WEB-IF / USB) S4.1...
-
Seite 11: Abmessungen
Handbuch BDL50 Systemvorstellung Abmessungen Maße Seitenansicht Maße Draufsicht Maße in mm BDL50_Basics... -
Seite 12: Montage
Systemvorstellung Handbuch BDL50 Montage Befestigung Der BDL50 kann auf einer 35mm DIN Tragschiene oder auf einer Montageplatte montiert werden. Montage einer Montage 35mm Tragschiene Tragschiene wird BDL50 oben auf der Tragschiene eingehängt, nach unten geschwenkt und durch kräftigen Druck eingerastet. - Seite 13 Handbuch BDL50 Systemvorstellung Montage IO- Die Klemmen zum Anschluss von binären Ein- und Ausgängen sind als Klemmen steckbare Klemmen ausgeführt, um im Service Fall das Gerät ausbauen zu können, ohne die Verdrahtung zu lösen. Zum Anschluss von Leitungen sowie zum Ausbau einzelner Klemmen, müssen die Abdeckkappen der Klemmen entfernt werden.
-
Seite 14: Verdrahtung
Querschnitt: 0,08 ... 1,0mm Abisolierlänge: 5mm Stromversorgung BDL50 ist für eine Versorgungsspannung von 24V DC ausgelegt. Die interne Elektronik, der M-Bus Master, sowie die binären Ein- und Ausgaben sind untereinander und von der Versorgungsspannung potentialmäßig getrennt. Der Nennwert der Versorgungsspannung beträgt 24V DC. Die Quelle ist für einen Dauerstrom von 1A auszulegen. - Seite 15 (Polarität beachten). Jedem Eingang ist eine LED in der Front zugeordnet, welche den Zustand eines S0-Einganges anzeigt. Anschluss Im S0 Betrieb liefert der BDL50 Eingang einen Strom, der durch das angeschlossene Gerät, z.B. ein Zähler, ein oder ausgeschaltet werden kann. In der S0 Betriebsart wird der potentialfreie Kontakt des angeschlossenen Geräts an den Klemmen S0+ und...
- Seite 16 Die Last wird an den Klemmen OUT+ und OUT- angeschlossen, dabei ggf. auf die Polung achten! COM1 Die serielle Schnittstelle COM1 des BDL50 ist mit einem RS485 Sende- /Empfangs-Modul bestückt. Physikalisch ist RS485 ein serieller Zweidraht- RS485 (Modbus) Bus, der gern für die Master/Slave Kommunikation mit Feldgeräten verwendet wird.
- Seite 17 Mit dem DIL Schalter 3 wird der 120 Ohm Abschlusswiderstand aktiviert. Die DIL Schalter 1 und 2 aktivieren das optionale Bias-Netzwerk. COM2 Die serielle Schnittstelle COM2 des BDL50 ist mit einem M-BUS Master Pegelwandler-Modul bestückt. Physikalisch ist der M-BUS ein serieller M-BUS Zweidraht-Bus, dessen Bus-Spannung (ca.
- Seite 18 Verdrahtung Handbuch BDL50 COM3 Die serielle Schnittstelle COM3 des BDL50 ist eine serielle Standard- Schnittstelle für serielle Punkt zu Punkt Verbindungen, beispielsweise zum RS232 Anschluss eines Modems. COM3 aktuellen Version BDL50 keinem Kommunikationsprotokoll verbunden. Dies kann sich mit zukünftigen Firmwareversionen ändern.
-
Seite 19: Aufbaurichtlinien
Umgebung fehlerfrei zu funktionieren ohne vom Umfeld beeinflusst zu werden bzw. das Umfeld in unzulässiger Weise zu beeinflussen. BDL50 ist für den Einsatz in Industrieumgebungen entwickelt und erfüllt hohe Anforderungen an die EMV. Trotzdem sollten Sie vor der Installation der Komponenten eine EMV-Planung durchführen und mögliche Störquellen in... - Seite 20 Aufbaurichtlinien Handbuch BDL50 Grundregeln zur Häufig genügt zur Sicherstellung der EMV das Einhalten einiger elementarer Sicherstellung der Regeln. Beachten Sie beim Aufbau der Steuerung deshalb die folgenden Grundregeln. Achten sie bei der Montage Ihrer Komponenten auf eine gut ausgeführte flächenhafte Masseverbindung der inaktiven Metallteile.
- Seite 21 Kontakt ausüben. Legen Sie den Schirm direkt nach Eintritt der Leitung in den Schrank auf eine Schirmschiene auf. Führen Sie den Schirm bis zum BDL50 Modul weiter, legen Sie ihn dort jedoch nicht erneut auf! Bitte bei der Montage beachten! Bei Potenzialdifferenzen zwischen den Erdungspunkten kann über den...
-
Seite 22: Allgemeine Daten
Daten Handbuch BDL50 Allgemeine Daten Konformität und Approbation Konformität 2006/95/EG Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie Approbation Sonstiges RoHS Produkte bleifrei Personenschutz und Geräteschutz Schutzart IP20 Potenzialtrennung Zum Feldbus Galvanisch entkoppelt Zur Prozessebene Galvanisch entkoppelt Isolationsfestigkeit EN 61131-2 Isolationsspannung gegen Bezugserde Eingänge / Ausgänge bei Prüfspannung AC 500V... -
Seite 23: Technische Daten
Handbuch BDL50 Daten Technische Daten Allgemeines Allgemein Bestelldaten Artikelnummer 290800010 Bezeichnung BDL50 Stromversorgung Versorgungsspannung (Nennwert) DC 24 V Versorgungsspannung (zulässiger Bereich) DC 18...30 V Verpolschutz Stromaufnahme (max.) 350 mA Stromaufnahme (Leerlauf) 170 mA Sonstige Peripherie USB 2.0 Speicher Archivdatenspeicher (Auslieferungszustand) - Seite 24 Daten Handbuch BDL50 Kommunikation Kommunikation ETH0 Physik Ethernet Anschluss 1 x RJ45 Übertragungsgeschwindigkeit, min. 10 Mbit/s Übertragungsgeschwindigkeit, max. 100 Mbit/s Übertragungsart Halb- / Vollduplex Fernwirkprotokoll Efficio Fernwirkfunktion Server ETH1 Physik Ethernet Anschluss 1 x RJ45 Übertragungsgeschwindigkeit, min. 10 Mbit/s Übertragungsgeschwindigkeit, max.
- Seite 25 Handbuch BDL50 Daten Ein- / Ausgänge Binäre Ein-/Ausgänge Technische Daten digitale Eingänge Anzahl Eingänge Leitungslänge geschirmt, max. 1000 m Leitungslänge ungeschirmt, max. 600 m Nennwert DC 20,4...28,8 V 0…1000 Ohm (S0 Betrieb) - max. Schleifenwiderstand " DC 15 V, Klasse B S0-Versorgungsspannung S0-Eingangsstrom für Signal „0“...
- Seite 26 Notizen Handbuch BDL50 Notizen BDL50_Basics...
- Seite 27 Handbuch BDL50 Notizen BDL50_Basics...
