WS SC5.14 Montage- Und Bedienungsanleitung
Inhaltszusammenfassung für WS SC5.14

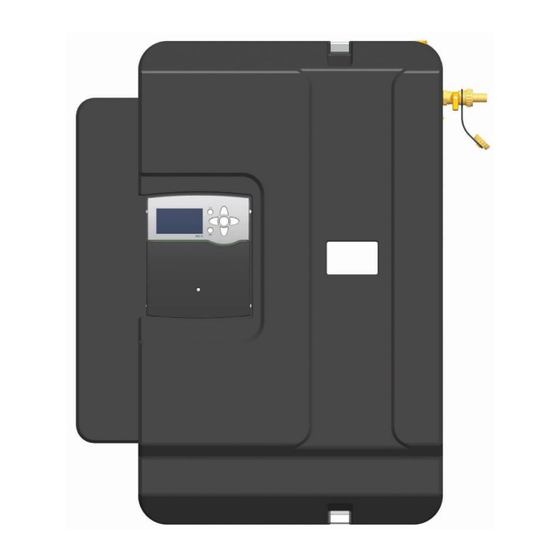

- Seite 1 Weinmann & Schanz GmbH Öl- und Gasfeuerungsbedarf Rote Länder 4 D-72336 Balingen Montage- und Bedienungsanleitung Übertragungsstation SolexMidi HZ DN 20 [Hydraulik] 2016/03 9960954WUS01-mub-de – V01...
-
Seite 2: Inhaltsverzeichnis
Vorbereitung zum Spülen und Befüllen ..............12 Spülen und Befüllen des Speicherkreises ..............12 Spülen und Befüllen des Solarkreises ................ 13 Parameter: SolexMidi HZ mit Regler SC5.14.............. 18 5 Wartung [Fachmann]......................19 Entleeren der Solaranlage ..................20 Demontage ........................ 20 6 Ersatzteile [Fachmann]..................... -
Seite 3: Allgemeines
Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Solaranlage, wie z. B. Pumpen, Kollektoren, Speicher oder Ausdehnungsgefäß, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. Volumenstrom Kollektorfläche DN 20 Artikelnummer Regler SC5.14 (maximal) (maximal) SolexMidi HZ 9702870 1200 l/h 60 m²... -
Seite 4: Zu Diesem Produkt
1 Allgemeines Zu diesem Produkt Die Station ist eine vormontierte und auf Dichtheit geprüfte Armaturengruppe zur Wärmeübertragung vom Primär- oder Solarkreis in den Sekundär- oder Speicherkreis. Sie enthält einen voreingestellten Regler sowie wichtige Armaturen und Sicherheitseinrichtungen für den Betrieb der Anlage: Kugelhähne im Solar- und Speicherkreis (Vor- und Rücklauf) ... -
Seite 5: Bestimmungsgemäße Verwendung
1 Allgemeines Bestimmungsgemäße Verwendung Die Station darf in solarthermischen Anlagen nur als Übertragungsstation zwischen Solar- und Heizungskreis unter Berücksichtigung der in dieser Anleitung angegebenen technischen Grenzwerte verwendet werden. Bauartbedingt darf sie nur wie in dieser Anleitung beschrieben montiert und betrieben werden! Verwenden Sie ausschließlich Original-Zubehör in Verbindung mit der Übertragungsstation. -
Seite 6: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ... - Seite 7 2 Sicherheitshinweise VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! Schließen Sie die Kugelhähne nur im Service-Fall. ...
-
Seite 8: Montage Und Installation [Fachmann]
3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] Der Montageort muss trocken, tragsicher, frostfrei und vor UV-Strahlung geschützt sein. Weiterhin muss während des Betriebes der Zugang zu den Regel- und Sicherheitseinrichtungen jederzeit gewährleistet sein! Die Abblasleitungen der Sicherheitseinrichtungen sollten in hitzebeständige Auffangbehälter entsprechender Größe geleitet werden. - Seite 9 3 Montage und Installation [Fachmann] 7. Verrohren Sie die Übertragungsstation mit der Anlage: ① Solar-Vorlauf vom Kollektor ② Solar-Rücklauf zum Kollektor ③ Vorlauf zum Pufferspeicher ④ Rücklauf vom Pufferspeicher Die Verschraubungen der SolexMidi HZ sind als ¾" Innengewinde ausgeführt. 8. Montieren Sie die Sicherheitsgruppe, bestehend aus Sicherheitsventil [c], Befüllhahn [d] und Manometer [e], an den Anschluss des Rücklauf-Kugelhahns [b].
-
Seite 10: Regleranschluss
Installationsarbeiten, Spülen und Befüllen in eine Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren. Anschlusschemata SolexMidi HZ Anschlussschema 881 Anschlussschema 882 Beachten Sie die gesonderte Anleitung des Reglers SC5.14! Schließen Sie die Temperaturfühler an den Regler an: Kollektorfühler S1 Kollektorfühler S1 ... -
Seite 11: Inbetriebnahme [Fachmann]
4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus dem Sicherheitsventil austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen! -
Seite 12: Vorbereitung Zum Spülen Und Befüllen
4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen und Befüllen ACHTUNG Hinweis zum Ausdehnungsgefäß Damit die im Solarsystem vorhandenen Schmutzteilchen nicht in das Ausdehnungsgefäß eingespült werden, empfehlen einige Hersteller, das Ausdehnungsgefäß während des Spülens und Befüllens vom Solarkreis zu trennen. Beachten Sie hierzu die Hinweise des Herstellers. -
Seite 13: Spülen Und Befüllen Des Solarkreises
4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Befüll- und Entleerhähne sind in der Übertragungs- station integriert. Achten Sie darauf, dass eventuell im System vorhandene Schmutzteilchen nicht in den Wärmetauscher und in das Ausdehnungsgefäß eingespült werden. Trennen Sie hierzu ggf. - Seite 14 4 Inbetriebnahme [Fachmann] Airstop Der Airstop (Luftfang mit Handentlüfter) dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 143 ~ 2,4...
- Seite 15 4 Inbetriebnahme [Fachmann] 1. Trennen Sie das Ausdehnungsgefäß von der Solaranlage. So verhindern Sie, dass noch in den Rohrleitungen enthaltene Schmutzteilchen in das Ausdehnungsgefäß gespült werden. Beachten Sie hierzu die gesonderte Anleitung des Ausdehnungsgefäßes! 2. Der Rücklauf-Kugelhahn [b] muss geschlossen sein (90°-Stellung, siehe Seite 13).
- Seite 16 15. Lassen Sie die Solarkreispumpe auf höchster Drehzahlstufe mindestens 15 Minuten laufen. Entlüften Sie die Solaranlage währenddessen mehrfach am Entlüfterstopfen [j] des Luftfangs, bis die Solarflüssigkeit blasenfrei austritt SC5.14 (siehe Seite 13). 16. Erhöhen Sie gegebenenfalls den Anlagendruck wieder auf den Betriebsdruck. 9960954WUS01-mub-de - V01...
- Seite 17 4 Inbetriebnahme [Fachmann] 17. Nehmen Sie die Schläuche der Spül- und Befüllstation ab und schrauben Sie die Verschlusskappen auf die Befüll- und Entleerhähne. Die Verschlusskappen dienen nur zum Schutz gegen Verschmutzungen. Sie sind nicht für hohe Systemdrücke konstruiert. Die Dichtigkeit wird durch die geschlossenen Kugelhähne sichergestellt.
-
Seite 18: Parameter: Solexmidi Hz Mit Regler Sc5.14
4 Inbetriebnahme [Fachmann] Parameter: SolexMidi HZ mit Regler SC5.14 Die Parameter für Sensoren und Pumpen sind im Regler voreingestellt. Wenn Sie ein anderes System wählen und speichern, werden die Parameter auf die Werkseinstellung zurückgesetzt. In diesem Fall müssen Sie die Parameter im Menü ändern. So gewährleisten Sie eine einwandfreie Funktion der Anlage. -
Seite 19: Wartung [Fachmann]
5 Wartung [Fachmann] 5 Wartung [Fachmann] Um Austausch- oder Servicearbeiten an der Station durchführen zu können, machen Sie die Anlage drucklos. WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen und die Solarflüssigkeit können Temperaturen von über 100 °C aufweisen. Die Solarflüssigkeit kann als Dampf austreten und zu Verbrühungen führen. -
Seite 20: Entleeren Der Solaranlage
5 Wartung [Fachmann] Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen im Vorlauf- und Rücklauf-Kugelhahn [a|b], indem Sie diese in 45°-Stellung drehen (siehe Seite 13). 3. Schließen Sie einen hitzebeständigen Schlauch an den KFE-Hahn [g] der Übertragungsstation an. -
Seite 21: Ersatzteile [Fachmann]
6 Ersatzteile [Fachmann] 6 Ersatzteile [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich unten rechts auf dem Halteblech der Station. Bitte senden Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll auf Seite 29 vollständig ausgefüllt an uns zurück. Ersatzteile SolexMidi HZ (9702870): Regler und Isolierung 2016/03 9960954WUS01-mub-de –... -
Seite 22: Ersatzteile Solexmidi Hz (9702870): Hydraulik - Primärkreis
6 Ersatzteile [Fachmann] Ersatzteile SolexMidi HZ (9702870): Hydraulik – Primärkreis 9960954WUS01-mub-de - V01 2016/03... -
Seite 23: Ersatzteile Solexmidi Hz (9702870): Hydraulik - Sekundärkreis
6 Ersatzteile [Fachmann] Ersatzteile SolexMidi HZ (9702870): Hydraulik – Sekundärkreis 2016/03 9960954WUS01-mub-de – V01... -
Seite 24: Technische Daten
7 Technische Daten 7 Technische Daten Abmessungen SolexMidi HZ Höhe (gesamt) 795 mm Breite (gesamt) 674 mm Tiefe (gesamt) 298 mm Achsabstand, Vorlauf/Rücklauf 120 mm Rohranschlüsse ¾" Innengewinde Anschluss für Ausdehnungsgefäß ¾" Außengewinde, flachdichtend Abgang Sicherheitsventil ¾" Innengewinde Betriebsdaten Max. zulässiger Druck prim.: 6 bar / sek.: 6 bar Max. -
Seite 25: Technische Daten Pumpen
7 Technische Daten Technische Daten Pumpen Grundfos UPM3 Solar 15-75 Grundfos UPM3 Solar 15-145 Energie-Effizienz-Index (EEI) < 0,20 < 0,20 Max. Leistung 45 W 60 W solpump-Wert 23 W 30 W Verwendung in SolexMidi HZ sekundär primär Maßzeichnung SolexMidi HZ 2016/03 9960954WUS01-mub-de –... -
Seite 26: Druckverlustkennlinie Solexmidi Hz
7 Technische Daten Druckverlustkennlinie SolexMidi HZ Volumenstrom [l/h] 9960954WUS01-mub-de - V01 2016/03... -
Seite 27: Funktion Schwerkraftbremsen [Fachmann]
8 Funktion Schwerkraftbremsen [Fachmann] 8 Funktion Schwerkraftbremsen [Fachmann] Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe von der Temperaturdifferenz zwischen Speicher und Kollektor vom verwendeten Wärmeträgermedium ... - Seite 28 8 Funktion Schwerkraftbremsen [Fachmann] Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab. In hohen Anlagen und bei großen Temperaturdifferenzen kommt es durch den Dichteunterschied zu Schwerkraftzirkulation. Diese Zirkulation kann zu einer Abkühlung des Speichers führen. Beispielrechnung: Δp = Δρ...
-
Seite 29: Inbetriebnahmeprotokoll
9 Inbetriebnahmeprotokoll 9 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² Anlagenhöhe (Höhendifferenz zwischen Station und Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ nicht vorhanden ⃞ entlüftet (Kollektorfeld) ⃞ Handentlüfter ⃞ Automatikentlüfter Airstop ⃞ entlüftet (Station) Wärmeträger (Typ) % Glykol Frostschutz (geprüft bis): °C S e r i e n n u m me r n Volumenstrom... - Seite 30 9 Inbetriebnahmeprotokoll 9960954WUS01-mub-de - V01 2016/03...
- Seite 31 9 Inbetriebnahmeprotokoll 2016/03 9960954WUS01-mub-de – V01...
- Seite 32 Weinmann & Schanz Öl- und Gasfeuerungsbedarf weinmann-schanz.de www. Rote Länder 4 Telefon: +49 (0) 7433-989 - 211 D-72336 Balingen Telefax: +49 (0) 7433-989 - 292 9960954WUS01-mub-de - V01 2016/03...
