Inhaltszusammenfassung für deko-light 843020
- Seite 1 Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843020 Deko-Light Elektronik-Vertriebs GmbH 12.04.2018 www.deko-light.com / deko@deko-light.com Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 7...
-
Seite 2: Inhaltsverzeichnis
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843020 Inhaltsverzeichnis Sicherheitshinweise ..........................Seite 3 Bestimmungsgemäße Verwendung ......................Seite 4 Pflege und Wartung ..........................Seite 4 Funktionsstörung ............................ Seite 4 Lagerung und Entsorgung ........................Seite 4 Lieferumfang ............................Seite 4 Technische Daten ........................... Seite 5 Produkt-Eigenschaften ........................... -
Seite 3: Sicherheitshinweise
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843020 Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur Inbetriebnahme und Handhabung. -
Seite 4: Bestimmungsgemäße Verwendung
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843020 2. Bestimmungsgemäße Verwendung Dieses Produkt dient nur Beleuchtungszwecken und darf nur auf normal bzw. nicht entflammbaren Flächen betrieben werden. Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen. 3. Pflege und Wartung Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden. -
Seite 5: Technische Daten
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843020 7. Technische Daten Spannungsversorgung: 220-240V AC/50-60Hz Leistung: 2,00 W Schutzklasse: IP20 Signal: Funk, 2,4 GHz Zonen: Betriebstemperatur: -5°- 60°C Maße (LxBxH): 86,5 x 86,5 x 31,1 mm Gewicht: 70 g 8. Produkt-Eigenschaften ● 4 Zonen ●... -
Seite 6: Steuerung

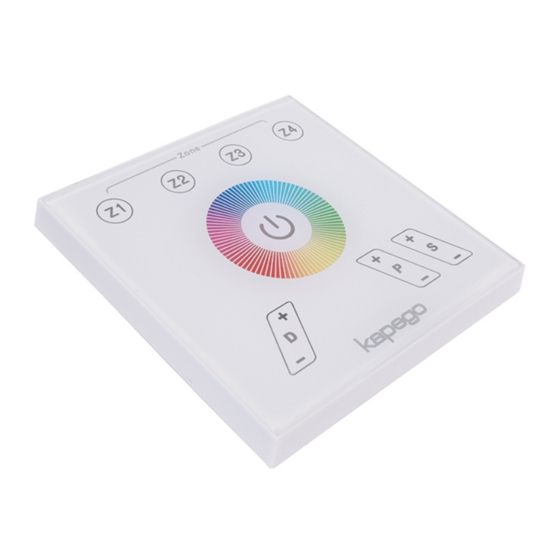

Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843020 11. Steuerung A) Zonenauswahl - An / Aus B) Farbregler C) An / Aus Schalter für alle Zonen D) Programmwahl E) Geschwindigkeitswahl F) Helligkeitsregler 1. Zonen komplett Ein- / Ausschalten Der An / Aus Schalter (C) muss gedrückt werden um alle Zonen anzuschalten. Um sie auszuschalten muss der Schalter (C) lange gedrückt werden. -
Seite 7: Einbauanleitung
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843020 12. Einbauanleitung 1. Bohren Sie ein 68 mm Loch und montieren Sie eine Elektro-Einbaudose in die Wand. Achtung! Das Touchpanel kann nur in einer Einzeldose verbaut werden. 2. Um die Glasscheibe und die hintere Abdeckung zu trennen, gehen Sie mit einem Schraubendreher an den Spalt zwischen der Steuerung und der hinteren Abdeckung. - Seite 8 Product-Notes Manual Article No.: 843020 Touchpanel RF RGB Deko-Light Elektronik-Vertriebs GmbH 12.04.2018 www.deko-light.com / deko@deko-light.com Technical Data can be changed without advance notice. Errors excepted. 1 / 7...
- Seite 9 Product-Notes Manual Article No.: 843020 Contents Safety Instructions ..........................page 3 Proper Use .............................. page 4 Care ................................ page 4 Faulty Function ............................page 4 Storage and Disposal ..........................page 4 Purchased parts package ........................page 4 Technical data ............................page 5 Product Features ............................
-
Seite 10: Safety Instructions
Product-Notes Manual Article No.: 843020 Dear customer, thank you for deciding to purchase our product. The product fulfils the requirements of effective European and national guidelines. To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the product notes and the operation manual! They contain important information for the start-up and handling. -
Seite 11: Proper Use
Product-Notes Manual Article No.: 843020 2. Proper Use This product is only intended for lighting purposes and may only be operated on normal or non-flammable surfaces. Use the product only in protected and dry interior rooms. 3. Care Repairs may only be carried out by a qualified electrician. -
Seite 12: Technical Data
Product-Notes Manual Article No.: 843020 7. Technical data Power supply: 220-240V AC/50-60Hz Power: 2,00 W Protection class: IP20 Signal: Funk, 2,4 GHz Zones: 4 Chanels Working temperature: -5°- 60°C Dimensions (LxWxH): 86,5 x 86,5 x 31,1 mm Weight: 70 g 8. -
Seite 13: Controls
Product-Notes Manual Article No.: 843020 11. Controls A) Zone select - On / Off B) Color Ring C) On / Off Switch for all zones D) Program select E) Speed select F) Brightness select 1. Switch complete zones On- / Off The power button (C) must be pressed to switch on the panel. -
Seite 14: Mounting Instuction
Product-Notes Manual Article No.: 843020 12. Mounting instuction 1. Mount an electrical box inside the wall. Attention! The touch panel can only be installed in a single box. 2. To separate the glass panel and the back cover of the controller use a screwdriver along the gap of the back cover.
