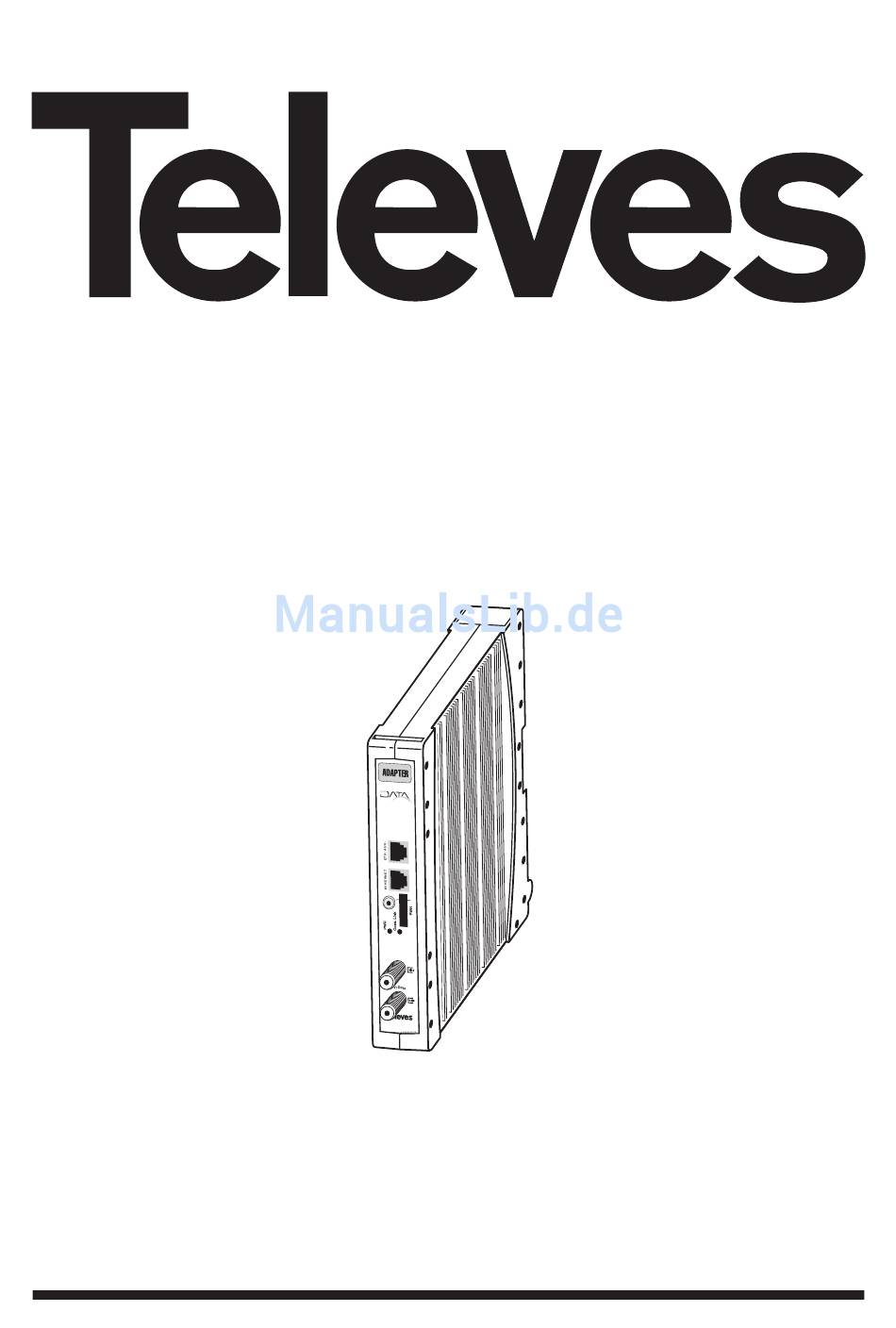

- Seite 1 ETHERNET KOAXIAL-ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 Bedienungsanleitung © Copyright Televés S.A.
-
Seite 2: Wichtige Sicherheitshinweise
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 Wichtige Sicherheitshinweise - Die Steckdoseneinsätze sind nahe am Gerät zu installieren und müssen leicht erreichbar sein - Speisung nicht anschließen bevor die Installation durchgeführt wurde. - Adapter ausstecken um die Anlage vom Netz abzuschalten. -
Seite 3: Inhaltsverzeichnis
Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps INHALTSANGAB Seite 1.- EINFÜHRUNG ............ -
Seite 4: Einführung
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 1.- Einführung 1.1- Ethernet Koaxial-Adapter für Kopfstellen 128Mbps Die Funktion des "Ethernet - Koaxial Adapters 128Mbps" ist die direkte und einfache Verbindung von mehreren PCs über das koaxiale Netz Ihres Hochhauses oder ICT. Sie brau- chen weder zusätzliche Kabel, noch Hubs oder Switchs. - Seite 5 Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps gelieferten Netzschnittste schließen. Für die Verbindung des Internteanschlusses und des Ethernet-Koaxial Adapters 128Mbps ist es notwendig über ein Ethernet CAT-5 Kabel zu verfügen.
-
Seite 6: Adapterports
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 2.- Adapterports Ethernet Aux Über dieses Port werden Sie Zugriff haben auf die am Ethernet Port angeschlossenen Geräte, aber es wird keine Kommunikation mit dem Adapter 7672 geben. In der Kopfstelle schließen Sie an dieses Ethernet Port andere 7672 an, die zusätzliche Datennetze bilden... -
Seite 7: Die Leds Des Adapters
Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps 2.1- Die LEDs des Adapters Power Coax. link Der Ethernet Koaxial Adapter 128 Mbps beinhaltet zwei Angabe-Leds: Power Gelbe LED die aufleuchtet wenn der Adapter an die Stromversorgungsquelle angeschlos- sen wird. -
Seite 8: Die Installierung Des Ethernet Koaxial-Adapters Mxu 128Mbps
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 3.- Die Installierung des ETHERNET Koaxial-Adapters MxU 128Mbps Folgende Anweisungen geben an, wie der Koaxial-Adapter MxU 128Mbps an die restlichen Elemente der Kopfstelle angeschlossen wird. Sobald er installiert ist können Sie für den Internetzugang den Ethernet-Koaxial Adapter, Bestell-Nr. -
Seite 9: Anschluss An Das Koaxiale Netz Innerhalb Der Kopfstelle
Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps 3.2- Anschluss an das koaxiale Netz innerhalb der Kopfstelle Sie können den Ethernet-Koaxial Adapter mit den restlichen Elemente der Kopfstelle integrie- ren. Führen Sie hierfür folgende Schritte durch: 5863\5864 7672 KLICK! -
Seite 10: Anschluss An Das Koaxiale Netz Mittels Eines Frequenzweiche Filters
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 3.3- Anschluss an das Koaxiale Netz mittels eines Frequenzweiche Filters Falls Sie nicht über eine Befestigungsleiste verfügen, um den Adapter an die Kopfstelle zu befestigen, oder falls Sie möchten, dass das Datensignal außerhalb der Kopfstelle zugeführt wird, führen Sie folgende Schritte durch:... -
Seite 11: Anschluss Der Ethernet Koaxial-Adapter Des Benutzers An Die Anschlüsse
Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps 3.4- Anschluss der Ethernet Koaxial-Adapter des Benutzers an die Anschlüsse. Der letzte Schritt der benötigt wird ist die Verbindung des Koaxial Adapters, Bestell-Nr. 7671 an die Anschlüsse der Anlage. Führen Sie hierfür folgende Schritte durch: Um den Sklavenadapter an einen TV Anschluss zu schließen:... -
Seite 12: Installationsbeispiele
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 4.- Installationsbeispiele Gemeinsamer Internet-Zugang Falls Sie den Internetzugang teilen möchten, genügt es wenn der 7672 an einen ADSL Router geschlossen wird, sodass die Verbindung über die gesamten Knoten des koaxialen Netzes geteilt wird. -
Seite 13: Einführung Eines Videostreamingdienstes
Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Einführung eines Videostreamingdienstes. Der 7672 kann für einen VideoStreaming und/oder einen TVIP (TV Streaming über IP) Dienst in Ihrem Hochhaus oder ICT verwendet werden. Hiefür ist die Installation eines VideoStream Server an der Kopfstelle und eines Set-top Boxes in jeder Wohnung in der das Videogeboten werden soll, notwendig. -
Seite 14: Installation Mehrerer Adaptern In Der Kopfstelle
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 Installation mehrerer Adaptern in der Kopfstelle Falls Ihre Anlage über mehr als einen Koaxialabfall verfügt, der die Signale mittels sich in der Kopfstelle befindenden Verteiler verteilt, können Sie die Eigenschaften Ihres Netzes durch die Installation mehrerer Adapter in Ihrer Kopfstelle, Bestell-Nr. - Seite 15 Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Hiefür ist es notwendig, mehrere 7672 zu verknüpfen, indem der Ethernet Port eines der Abälle mit dem Ethernet Aux Port das anderen Adapters 7672 verbunden wird. Der Ethernet Aux Port verfügt nicht über eine Kommunikation mit dem Adapter 7672 an dem er angeschlossen wird, behält aber die Kommunikation mit dem Ethernet Port, sodass der durch...
-
Seite 16: Technische Daten
ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672 5- Technische Daten Ausgangssignalpegel 120 dBmV Maximale Dämpfung 50 dB Minimale Dämpfung 12 dB Eingangsfrequenzbereich 57 bis 2150 MHz Ausgangsfrequenzbereich 12 bis 28 MHz (datos) + 57 bis 2150 MHz(TV) Höchstverbrauch (12V) 400mA Durchgangsdämpfung Eingang:... -
Seite 17: Problemlösung
Bestell-Nr. 7672 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps 6.- Problemlösung Bei Schwierigkeiten mit dem Anschluss Ihres Datennetzes, überprüfen Sie folgende Punkte: 1. Überprüfen Sie dass die LED Sync Mode der Sklavenadapter ununterbrochen aufleuchten Falls die rote LED des de Sync Mode der Adapter nicht einschaltet, diese gibt an dass die Konektivität mit dem Master besteht. - Seite 19 ETHERNET KOAXIAL ADAPTER MxU T05 128 Mbps Bestell-Nr. 7672...
