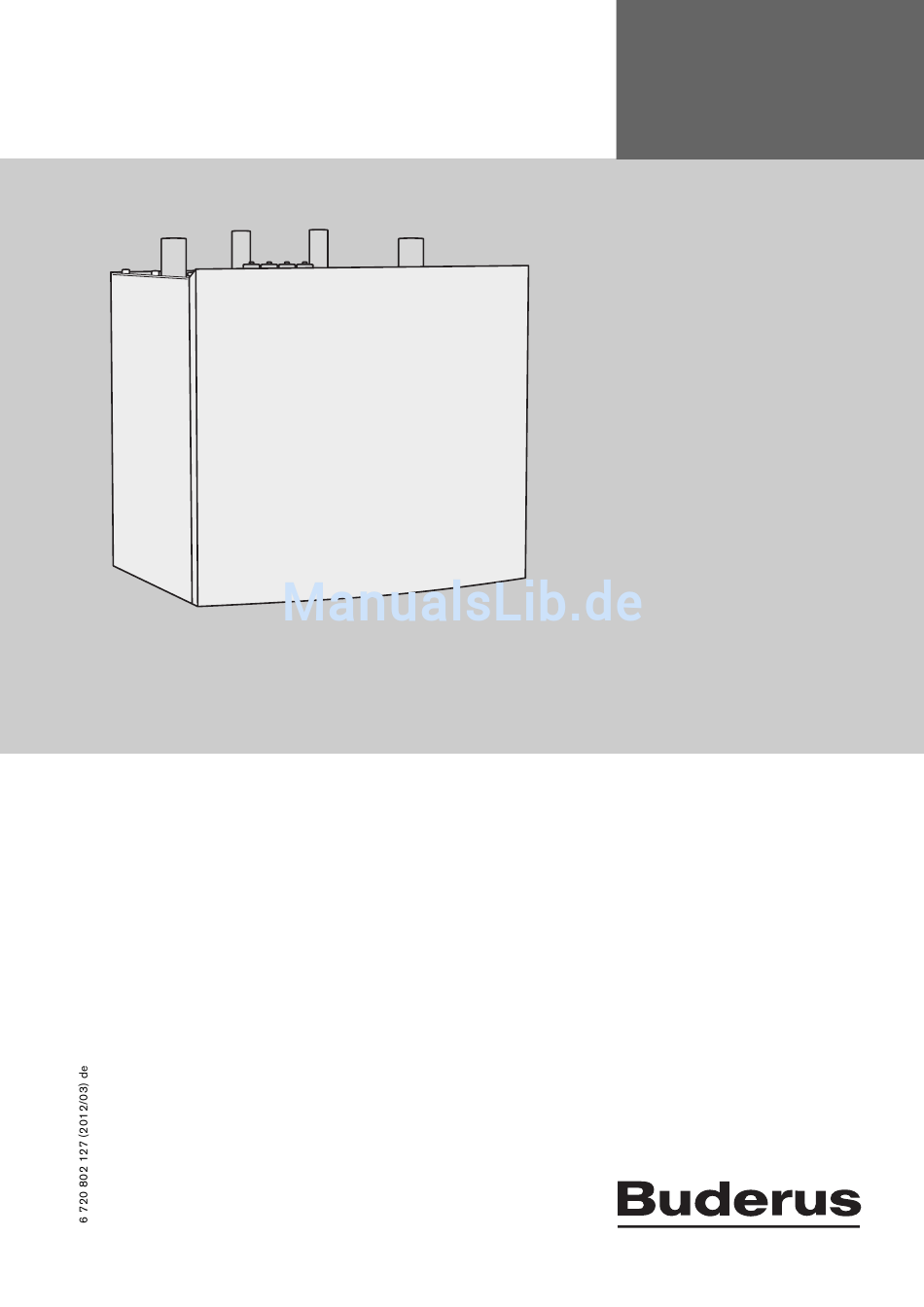

Installationsanleitung
PKSt-1
Kühlstation
6 720 615 125-00.1I
Für das Fachhandwerk
Für Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus PKSt-1

  • Seite 1 Installationsanleitung Kühlstation 6 720 615 125-00.1I PKSt-1 Für das Fachhandwerk Für Montage und Wartung sorgfältig lesen.
  • Seite 2: Inhaltsverzeichnis

    Kreis 1 Kühlung ....28 Kreis 3-4 ......30 PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Textes begrenzt. Weitere Symbole Symbol Bedeutung Handlungsschritt Querverweis auf andere Stellen im Dokument oder auf andere Dokumente • Aufzählung/Listeneintrag – Aufzählung/Listeneintrag (2. Ebene) Tab. 1 PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 4: Lieferumfang

    Lieferumfang Lieferumfang 6 720 615 125-13.1I Bild 1 Passive Kühlstation Distanzfuß Wandbefestigung Handbuch CAN-BUS-Kabel (3,5 m) PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 5: Zubehör

    TM5) von Fabrikat AL-Re zur Taupunktüberwachung verwendet. Diese werden an den elektronischen Tau- punktmelder angeschlossen. Maximal können fünf Tau- punktsensoren angeschlossen werden. • Bauseitige Regelverteiler und Raumtemperaturregler können zur Steuerung der Raumtemperatur eingesetzt werden PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 6: Installationsbeispiel

    Zubehör Installationsbeispiel 6720615125-22.1I Bild 2 Installationsbeispiel mit Wärmepumpe, Kühlstation und Fußbodenheizung. Wärmepumpe Passive Kühlstation Verteilergruppe Fußbodenheizung Regelverteiler Klimastation-Raummessumformer (Taupunktsensor) Elektronischer Einzelraumregler mit individueller Regelung Elektronischer Einzelraumregler mit individueller Regelung Fußbodenheizung PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 7: Passive Kühlung

    Bei dieser Lösung wird die vorhandene Fußbodenheizung zur Kühlung des Raumes verwendet. Das System muss immer frei von Kondensation sein. Damit sich keine Kon- densation bilden kann, stellt der Installateur eine ausrei- chend hohe Vorlauftemperatur ein. Außerdem muss das PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 8: Abmessungen

    Rohranschlussmaße in mm Bild 5 Höhe in mm 6 720 617 643-11.1I 6 720 615 125-24.1I 6 720 615 125-24.1I Bild 4 Breite und Tiefe in mm Bild 6 Maße in mm Schild Rohranschluss Typenschild PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 9 Abmessungen 13720 6 720 615125-14.1I Bild 7 Schild Rohranschluss Solekreis ein Wärmeträger (Kühlung) aus Wärmeträger (Kühlung) ein Solekreis aus PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 10: Technische Hinweise

    Technische Hinweise Technische Hinweise Komponenten 6 720 615 125-26.1I Bild 8 Komponenten 24-V-Transformator Anschlussreihe (X1) Leiterplatte (XB2) Mischer Wärmetauscher Umwälzpumpe PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 11: Systemlösungen

    Tab. 5 E13 E14.G1 Umwälzpumpe E14.Q11 Mischerventil E14.RM1.TM1-5 Taupunktmelder, Taupunktsensor E14.T1 Vorlauftemperaturfühler E14.TM Klimastation-Raummessumformer (Taupunktsensor) E14.TT Raumtemperaturfühler Tab. 6 E14 E31.G32 Umwälzpumpe E31.RM1.TM1-5 Taupunktmelder, Taupunktsensor E31.TM Klimastation-Raummessumformer (Taupunktsensor) E31.TT Raumtemperaturfühler Tab. 7 E31 PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 12: Basis: Logatherm Wps 6-1 - 17-1 Monoenergetisch

    Der Kreis E12 kann nur zum Heizen genutzt werden. Zum Kühlen mit Kreis E13 und E14 sind zwei Multimodule pro Kreis erforderlich. Gemischte Heizkreise können zusätzlich mit einem Tem- peraturwächter (TW) ausgestattet werden. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 13 E13.TM und E14.TM (Taupunktsenso- ren) sind jeweils an zwei Multimodule angeschlossen. Der Kreise E11 und E12 können nur zum Heizen genutzt werden. Zum Kühlen mit Kreis E13 und E14 sind zwei Multimodule pro Kreis erforderlich. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 14: Verriegelung Von Heizkreispumpe E11 Während Des Kühlbetriebs

    6 720 802 126-06.1I Um im Kühlbetrieb die Umwälzpumpe E11.G1 unterbre- chen zu können, wird der Öffnerkontakt vom bauseitigen Relais (K1) zwischen den Kontakten 156 und "N" der BAS-Platine der Wärmepumpe geklemmt. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 15 Die Kreise E31 und E13 dienen nur zum Kühlen. Kreis Falls die Pumpe E31.G32 als Hocheffizienz- E31 wird direkt an der XB2 Platine der PKSt-1 ange- pumpe ausgeführt wird, muss sie über ein schlossen (siehe Kap 8). Kreis E13 wird über das als Relais von der XB2-Platine getrennt werden.
  • Seite 16: Technische Daten

    500 x 373 x 433 Gewicht Zusatzhöhe für Rohranschlüsse Tab. 9 Technische Daten 1) Die Leistungsdaten gelten für Bx/W20, d. h. die Eintrittstemperatur des Solekreises beträgt x, die Rücklauftemperatur des Heizwassers beträgt 20 °C PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 17: Installation

    Anschluss 12 V CANbus-LCD-Fühler 1 CANbus-LCD-Fühler 2 Bezüglich der Einstellung der CANbus-LCD- CANbus-LCD-Fühler 4 (max.) Fühler für den jeweiligen Kreis siehe Installa- Schirmung tionsanleitung zu den CANbus-LCD-Fühlern. 1) Die Schirmung der zwei CANbus-Kabel wird verdrillt PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 18: Umgang Mit Der Leiterplatte

    Leiterplatte freigelegt wird. Das Armband muss getragen werden, bis die Leiterplatte wieder in ihre abge- schirmte Verpackung gelegt oder im geschlossenen Schaltkasten angeschlossen ist. Auch ausgetauschte Lei- terplatten, die zurückgegeben werden, müssen auf diese Art behandelt werden. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 19: Montage

    B Die Kühlstation so positionieren, dass sich die Front- verkleidung problemlos abnehmen lässt, um die dahin- ter befindlichen Komponenten zu erreichen. Die Frontverkleidung entfernen, indem die beiden Schrau- ben auf der Oberseite der Kühlstation gelöst werden. Die Frontverkleidung neigen und abheben. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 20: Klimastation Raummessumformer (Taupunktfühler) (Zubehör)

    (Taupunktfühler) verwendet wird, muss auch Taupunktmelder ein Taupunktmelder mit Taupunktsensoren installiert sein ( Kapitel 9.5). Wenn mehrere Taupunktsensoren angebracht werden, sollten diese an Stellen im Kühlverteilersystem montiert werden, an denen eine Feuchtigkeitsbildung am wahr- scheinlichsten ist. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 21: Befüllen Der Heizungsanlage

    Alle Pumpen, die im Kühlbetrieb aktiv sind, dürfen nicht mit der Funktion Nachtabsenkung betrieben werden. (Deaktivierung der Funktion durch Hocheffizienzpumpen bei Hersteller erfragen). Die redu- zierte Drehzahl der Pumpe verhindert den Kühlbetrieb. 6 720 641 553-07.1I Bild 20 PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 22: Schaltplan

    Durchgezogene Linie = werkseitig angeschlossen E11.TM.TM5 Raumtemperaturfühler Gestrichelte Linie = Zubehör: Anschlussklemmen Transformator Netzanschluss 230 VAC E31.RM1 Taupunktmelder 7, 8, 9 Bild 23, Seite 23) E31.RM1.TM1-5 Taupunktsensor (max. 5 Stück) E1n.TM Klimastation-Raummessumformer (Taupunkt- sensor) PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 23: Schaltplan Xb2

    Anschluss 230 V Min. 0,75 mm E31.T31 Vorlauftemperaturfühler Anschluss 1-11 Anschluss fühler Min. 0,5 mm E31.TT.T5 Raumtemperaturfühler E31.TT.P1 LED Raumtemperaturfühler Anschluss 31-38 CAN-BUS Kapitel 7.1) Sicherung 6,3 A Tab. 10 Leitungen Sicherung 250 mA PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 24: Schaltplan Für Heizkreis 3-4 Mit Kühlung (Iob-B Im Multimodul)

    Programmauswahl P = 6, Adressauswahl A = 1 (Kreis E1n.Q11 Mischer 230 V E13), A = 2 (Kreis E14) E1n.TM.TM1 Raumtaupunktfühler Transformator in der Kühlstation E1n.TM.TM5 Raumtemperaturfühler E1n.Q11 Mischer 0-10 V Sicherung 6,3 A PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 25: Schaltplan 3-Wege-Umschaltventil

    Adressauswahl dieser Leiterplatten muss Klemmen 1-10 Fühleranschlüsse min. 0,5 mm identisch sein (A). CAN-BUS Kapitel 7.1) Tab. 11 Leitungen Schaltplan 3-Wege-Umschaltventil 6 720 617 643-09.1I Bild 25 Schaltplan 3-Wege-Umschaltventil E11.Q12 3-Wege-Ventil Heizung/Kühlung Braun Schwarz Blau PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 26: Einstellungen

    Minimaler Sollwert T1 Vorlauf bei Kühlung Raumfühler Raumtemperatureinfluss Raumfühler bestätigen Raumtemperatureinfluss Reglereinstellungen P-Anteil I-Anteil D-Anteil Minimales PID-Signal Maximales PID-Signal Laufzeit des Mischers Mischerventil vollständig geschlossen Schließen des Mischerventils beginnen Tab. 12 Menüübersicht Einstellungen Kühlbetrieb PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 27 Tab. 12 Menüübersicht Einstellungen Kühlbetrieb Unter Diagnose/Monitorbefinden sich folgende Ein- träge: Temperaturen Temperaturfühler anzeigen und korrigieren Ausgänge Zeit für Funktionstest Status für Pumpen, 3-Wege-Ventile, Mischer usw. wird angezeigt Tab. 13 Menüübersicht Diagnose/Monitor Kühlung PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 28: Umwälzpumpen

    Raumklima im Kühlbetrieb angepasst. Werkseinstellung 21,0 °C Kleinster Wert 0,0 °C Größter Wert 35,0 °C Tab. 16 Außentemperaturgrenze für Kühlung Das Menü wird nur angezeigt, wenn unter Bei Winterbe- trieb Kühlung zulassenNein gewählt wird. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 29 Den Wert zu Jaändern, wenn der Taupunktfühler (Kli- Größter Wert 600,0 mastation Raummessumformer) (E31.TM) mit der Kühl- Tab. 29 I-Anteil station verbunden ist. Hier findet keine automatische Bestätigung statt. Die Einstellung muss also zu Jageän- dert werden. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 30: Kreis 3-4

    Menüs Frost- schutzfühler T32 bestätigen und Frostschutzgrenze 9.3.1 Kreis 2 T32. Der 2. Heizkreis kann nicht zur Kühlung verwendet wer- Die Taupunktsensoreinstellungen gelten für den an das den. Multimodul angeschlossenen Klimastation-Raummess- umformer. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 31: Externe Regelung

    Eingang E31.B11 der Kühlmodul ange- schlossen wurde. >> Mischerventil schließen > Externer Eingang Kreis 3-4 >> Eingang invertieren Werkseinstellung Nein Alternative Nein/Ja Tab. 39 Eingang invertieren >> Kühlung blockieren Werkseinstellung Nein Alternative Nein/Ja Tab. 40 Blockieren PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 32 Timer für Kühlung - Verzögerung beim Wechsel Kühlung/Heizung primärer Kreis 1 Kühlung\Primärer Kühlkreis\Verzögerung Kühlkreis beim Wechsel Kühlung/Heizung - Verzögerung beim Wechsel Kühlung/Heizung Kreis x Kreis 3-4\Kühlung\Verzögerung beim Wechsel Küh- lung/Heizung Tab. 41 Timer PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 33: Werkseinstellung

    - I-Anteil 300.0 - D-Anteil - Minimales PID-Signal - Maximales PID-Signal 100% - Laufzeit des Mischers 300s - Mischerventil vollständig geschlossen 2,0K - Schließen des Mischerventils beginnen 2,0K Tab. 42 Werkseinstellungen für den Kühlbetrieb PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 34 Kühlung blockieren Nein Raumtemperatur Nein Tab. 42 Werkseinstellungen für den Kühlbetrieb Diagnose/Monitor Küh- lung Ausgänge Zeit für Funktionstest Status für Pumpen, 3-Wege-Ventile, Mischer usw. 0 min wird angezeigt Tab. 43 Werkseinstellungen Diagnose/Monitor Kühlung PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 35: Alarmfunktionen

    Einfrieren des Wärmetauschers. Das Mischerventil des Solekreises wird geschlossen. Bedingungen zum Zurücksetzen: Der Wert des Tem- peraturfühlers gibt > -10 °C an. Kategorie: G. Alarmleuchte/-summer: Ja. Neustart: Automatisch nach Wegfall der Ursache. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 36: Ausgelöster Feuchtigkeitswächter Kreis

    Warnung in einen Alarm der Kategorie H über. Bedingungen zum Zurücksetzen: Das Feuchtigkeits- niveau ist auf einen zulässigen Wert gesunken. Kategorie: L, übergehend in H Alarmleuchte/-summer: Nein (Kategorie L), Ja (Kate- gorie H) Neustart: Automatisch nach Wegfall der Ursache. PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 37 Klimastation-Raummessumformer (Taupunktsensor) ( Kapitel 7.5.2): E11.TM Positionierung der Klimastation-Raummessumformer in den gekühlten Räumen - Ja Nein Taupunktmelder mit angeschlossenen Taupunktsensoren Anzahl angeschlossener Taupunktsensoren:....Korrekte Positionierung der Taupunktsensoren an den Rohrleitungen geprüf: Tab. 44 PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 38 Leistung reduziert : Dichheitskontrolle für Heizkreis und Solekreis auch innerhalb der Wärmepumpe durchgeführt Funktionsprüfung durchgeführt Im Heizbetrieb durchgeführt: Im Warmwasserbetrieb durchgeführt: Im Kühlbetrieb durchgeführt: Mischer in Kühlstation regelt entsprechend der minimal zulässigen Systemtemperatur: Tab. 45 PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 39 Über zusätzliche Raumtemperaturregler ( Zubehör ) wird der Kühlbetrieb erst dann freigeben wenn die Raumtempe- ratur über dem programmierten Grenzwert liegt: Bemerkungen:………………………. Kunde/Anlagenverantwortlicher wurde in die Funktion der Kühlstation eingewiesen Dokumentation übergeben Sonstige Bemerkungen: Datum und Unterschrift des Anlagenersteller: Tab. 45 PKSt-1 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
