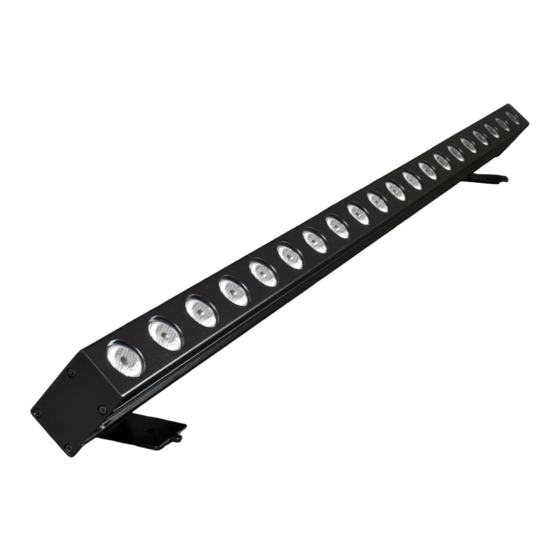

SpectraLed20*Pro RGBW
LED–Hochleistungsrampe
Benutzerhandbuch
V2.1
Rev. 7/2011-M
Lighting
LDDE Vertriebsgesellschaft m. b. H.
Design
Dreherstrasse 64, 1110 Vienna, Austria
Developement
P: +43 1 7671811 0, F: +43 1 7671811 99
Electronics
E: office@ldde.com, W: www.ldde.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LDDE SpectraLed20*Pro RGBW

  • Seite 1 SpectraLed20*Pro RGBW LED–Hochleistungsrampe Benutzerhandbuch V2.1 Lighting LDDE Vertriebsgesellschaft m. b. H. Design Dreherstrasse 64, 1110 Vienna, Austria Developement P: +43 1 7671811 0, F: +43 1 7671811 99 Rev. 7/2011-M Electronics E: office@ldde.com, W: www.ldde.com...
  • Seite 2: Lieferumfang

    SpectraLed20*Pro RGBW Vielen Dank für Ihre Wahl der LDDE SpectraLed20*Pro RGBW. LDDE präsentiert mit der SpectraLed20*Pro RGBW eine hochwertige LED Rampe mit der neuesten Full- Colour LED Technologie. Zwanzig 4W Full-Colour RGBW LEDs ermöglichen eine extrem gleichmäßige Lichtverteilung und Lichtleistung bei kleinster Baugröße.
  • Seite 3: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise » Bevor Sie die SpectraLed20*Pro RGBW in Betrieb nehmen, lesen Sie diese Sicherheitshinweise bitte sorgfältig. » Prüfen Sie die Zweckmäßigkeit des geplanten Geräteeinsatzes. » Die SpectraLed20*Pro RGBW ist für den Betrieb im Außenbereich nicht geeignet (IP20). » Versuchen Sie niemals die SpectraLed20*Pro RGBW selbst zu reparieren oder zu zerlegen. Öffnen oder Entfernen der inneren Abdeckungen kann zu...
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Systemüberblick ........................5 Verkabelung ........................6-8 Montage ..........................9-11 DMX Ansteuerung ........................ 12 Adressierung ........................ 13-17 Technische Daten ........................18 Zubehör, Bestellinformation ....................19 Wartung, Service ........................20 Gewährleistung, Haftung .......................20 Konformitätserklärung ......................21...
  • Seite 5: Systemüberblick

    Systemüberblick Übersicht Led Signalisierung (4x) Standfüsse (optional) Sicherungsseilaufnahme (je links und rechts)
  • Seite 6: Verkabelung

    Verkabelung max. 2 Stück pro PSU-240 SpectraLed20*Pro RGBW, 120W SpectraLed20*Pro RGBW, 120W max. 3m max. 5m PSU-240 240W SpectraLed20*Pro RGBW, 120W max. 10m Kabel am Stück, nicht aus mehreren zusammengesetzt PSU-240 240W max. 4 Stück pro PSU-480 • 2 Stk. auf erste Scroller-Gruppe (1-4) •...
  • Seite 7: Schalterstellung Ext

    SpectraLed20*Pro RGBW, 120W Sendermodul zum nächsten DMX Gerät PSU-240/480 240W/480W Die Funkverbindung zum DMX Empfängermodul kann sowohl über das LDDE BlueLite G4 Sendermodul oder Produkte anderer Hersteller mit integrierten Wireless Solution G4 Modulen genutzt werden. Verwendung des DMX Funkempfängers bei Schalterstellung INT...
  • Seite 8: Dmx Eingang

    DMX Eingang Um Brummschleifen zu vermeiden ist der DMX Eingang galvanisch getrennt. Ein 120 Ohm Terminier- ungsschalter terminiert den DMX Eingang, als Bestätigung leuchtet die TERM LED rot. LED Statusanzeige Farbe Power grün DATA grün TERM XLR Ausgänge Die 4-poligen XLR Ausgänge sind waagerecht paarweise gruppiert und haben jeweils eine Power LED sowie eine Data LED für die Signalanzeige. Die Power LEDs leuchten bei anliegender Versorgungsspan- nung grün, die Data LEDs entsprechend dem anliegenden DMX Signal.
  • Seite 9: Montage

    Montage Zur Montage der SpectraLed20*Pro RGBW nutzen Sie bitte die Standfüße oder Montageklemmen. Montage mit Standfuß (optional erhältlich) Schieben Sie die Standfüße auf die Montageschrauben an der rechten und linken Seite des Profils Schrauben Sie dann die Standfüsse fest. Anschließend montieren Sie die SpectraLed20*Pro...
  • Seite 10: Montage Mit Montageklemme (Manfrotto Man035)

    RGBW. Dazu drücken Sie den seitlichen Arretierknopf an der Klemme. Verschrauben Sie anschließend den Feststellknopf. Montieren Sie nun die Montageklemme an einer dafür vorgesehenen Traverse oder Rohr. Befestigen Sie dann ein Sicherungsseil an einer an der Vorderseite des Geräts befindlichen Öse und am Rohr und sichern Sie dadurch die SpectraLed20*Pro RGBW. Schließen Sie dann die Kabel an und schalten Sie den Strom wieder ein.
  • Seite 11: Montage Mit C-Haken

    Montage mit C-Haken Lösen Sie die an den Gewindebolzen verschraubten Muttern. Setzen Sie dann die C-Haken an beiden Seiten der SpectraLed20*Pro RGBW auf die Gewindebolzen auf und schrauben Sie die Muttern wieder fest. Hängen Sie die SpectraLed20*Pro RGBW anschließend an eine Traverse oder Montagerohr und drehen Sie die an den C-Haken befindlichen Flügelschrauben fest. Befestigen Sie dann...
  • Seite 12: Dmx Ansteuerung

    DMX Ansteuerung Die SpectraLed20*Pro RGBW wird bei der Bestellung mit voreingestellter Adressierung geliefert (siehe Werkseinstellungen). Sämtliche Einstellungen können mit der als Zubehör erhältlichen Fernbedienung (Artikel Nr. 20050310420) oder der "Shuttle PSU" (Artikel Nr. 20050311965) durchgeführt werden. Bitte beachten Sie vor Inbetriebnahme, dass über die Fernbedienung die Konfiguration in dieser Reihen- folge durchgeführt wird: • Auswahl des gewünschten Modus • Startadressierung • sonstige Einstellungen (Boost, PWM, etc.) Stellen Sie sicher, dass sowohl die PSU als auch die Fernbedienung an der Netzspannung angeschlossen sind. Verbinden Sie die SL20*PRO mittels XLR4pin Kabel an einen der Ausgänge an der PSU.
  • Seite 13: Adressierung

    Adressierung Startadresse Adressbereich Funktion 1-512 Startadresse Modus-Auswahl Adresse Modus Anzahl DMX Kanäle 4-Kanal Modus 8-Kanal Modus, 16 bit 7-Kanal Modus (Theater-Modus) 18-Kanal Modus 80-Kanal Modus 160-Kanal Modus, 16-bit 82-Kanal Modus Kamera-Modus bzw. TV Modus Adresse PWM Frequenz 750 Hz 1500 Hz 3000 Hz Boost Modus Adresse Funktion Boost Modus aus Boost Modus ein Zurücksetzen auf Werkseinstellungen Adresse Standardwerte • Startadresse 1...
  • Seite 14: Einstellung Der Gewünschten Ansteuerungs-Modi

    Einstellung der gewünschten Ansteuerungs-Modi 8-Kanal Modus 16 bit 7-Kanal Modus 4-Kanal Modus Modul 1 bis 4 Modul 1 bis 4 R (rot) R (rot) Master G (grün) R (rot) R (rot) B (blau) G (grün) G (grün) W (weiß) G (grün) B (blau) B (blau) W (weiß) B (blau) Farbtemperatur- W (weiß) Kanal W (weiß) Stroboskop Gruppen-Modus Gruppe 1 bis 4 Master...
  • Seite 15 160-Kanal Modus, 16 bit Gruppe 1 Gruppe 2 Gruppe 3 Gruppe 4 R (rot) R (rot) R (rot) R (rot) R (rot) R (rot) R (rot) R (rot) G (grün) G (grün) G (grün) G (grün) G (grün) G (grün) G (grün) G (grün) B (blau) B (blau) B (blau) B (blau) B (blau) B (blau) B (blau) B (blau) W (weiß) W (weiß) W (weiß) W (weiß) W (weiß) W (weiß) W (weiß)
  • Seite 16: Kanal Modus

    82-Kanal Modus Modul 1 bis 4 Master Gruppe 1 Gruppe 2 Gruppe 3 Gruppe 4 R (rot) R (rot) R (rot) R (rot) G (grün) G (grün) G (grün) G (grün) B (blau) B (blau) B (blau) B (blau) W (weiß) W (weiß) W (weiß) W (weiß) R (rot) R (rot) R (rot) R (rot) G (grün) G (grün) G (grün) G (grün) B (blau) B (blau) B (blau) B (blau)
  • Seite 17: Technische Daten

    Technische Daten Abmessungen / Gewicht Länge ............................1004 mm Breite ...............................42 mm Höhe .............................. 92 mm Gewicht ............................2,8 kg Steuerung Protokoll ..........................DMX512/1990 Regelung Regelbereich .......................... 0-100% DMX-Kanäle ........................ je nach Modus Adresseinstellung ......................Fernbedienung Photometrische Informationen Lichtquelle ....................... Cree XLamp® MC-E LED Leuchtmittel ........................
  • Seite 18 Zubehör Netzgerät PSU/MKII-6, 150W ..................... 20050310710 Netzgerät PSU-240, 240W ....................20050311711 Netzgerät PSU-480, 480W ....................20050311710 Netzgerät PSU-960 R, 960W, Rack-Version ............... 20050310712 Shuttle PSU mit integrierten OLED Display und User Interface .......... 20050311965 SL20P-LM VNS, Linsenmodul-Set, 10°-12°, bestehend aus 4 Modulen ...... 20050311958 SL20P-LM NSP, Linsenmodul-Set, 15°-20°, bestehend aus 4 Modulen ...... 20050311955* SL20P-LM MFL, Linsenmodul-Set, 25°-30°, bestehend aus 4 Modulen ...... 20050311956 SL20P-LM WFL, Linsenmodul-Set, 55°-60°, bestehend aus 4 Modulen ...... 20050311957* Standfuß, Set mit 2 Stk....................... 20050311962 Strom/Daten Kabel, 0,5m, max. 24V, DMX Multicore-Stecker (IP67), 4-polig ..... 20026110001 Strom/Daten Kabel, 1m, max. 24V, DMX Multicore-Stecker (IP67), 4-polig ......
  • Seite 19: Wartung Und Service

    Fax: +43.1.7671811-99 office@ldde.com www.ldde.com Gewährleistung und Haftung Die Gewährleistung für das SpectraLed20*Pro RGBW System beträgt 24 Monate. Die Gewährleistung umfasst die kostenlose Behebung von Mängeln, die nachweisbar auf Fabrikationsfehler zurückzuführen sind. Die Behebung solcher Mängel erfolgt ausschließlich durch den Hersteller. Die Gewährleistung tritt außer Kraft bei: • Veränderungen und Reparaturversuchen am Gerät durch nicht autorisierte Personen.
  • Seite 20 Notizen...
  • Seite 21: Hersteller

    Schutzanforderungen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die EMV,- und Niederspannungsrichtlinie festgelegt sind den folgenden Normen entspricht: EN 55015, EN 60598-1, EN 60825-1, EN 61000-3-2, EN 61000-3-3, Normen: EN 61000-6-1, EN 61000-6-3 Kurt Reiter Wien, am 6. September 2010 (Geschäftsführer) (Datum) © 2010 LDDE Vertriebs GmbH. Technische Änderungen vorbehalten! LDDE Vertriebs GmbH, Dreherstrasse 64, A-1110 Vienna, T: +43.1.7671811-0, E: office@ldde.com , W: www.ldde.com...
