DuoFern 1-10V Steuergerät 9482
DE
Gebrauchsanleitung zum elektrischem Anschluss und zur Inbetriebnahme
Artikel-Nr. 3500 12 62
Typ: 9482
VBD 624-1 (02.17)
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wacker Neuson 3500 12 62

  • Seite 1 DuoFern 1-10V Steuergerät 9482 Gebrauchsanleitung zum elektrischem Anschluss und zur Inbetriebnahme Artikel-Nr. 3500 12 62 Typ: 9482 VBD 624-1 (02.17)

  • Seite 2: Sehr Geehrte Kunden

    Sehr geehrte Kunden..mit dem Kauf des DuoFern 1-10V Steuergerätes haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER ent- schieden. Wir danken Ihnen für Ihr Vertrauen. Die RADEMACHER Produkte sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitäts- anspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sehr geehrte Kunden............2 Diese Anleitung..............5 Anwendung dieser Anleitung ............5 Gefahrensymbole ...............6 Gefahrenstufen und Signalwörter ..........6 Verwendete Darstellungen und Symbole ........7 Glossar - Begriffserklärung ..............8 Lieferumfang ...............9 Gesamtansicht und Anschlüsse ........10 Bedientasten und Kontrollleuchte ..........11 Funktionsbeschreibung ..........12 Beschreibung der 1-10V Schnittstelle ........
  • Seite 4 Inhalt 10. Manuelle Bedienung ............32 10.1 Bedienung mit einem externen Taster ........33 10.2 Tipp-Betrieb..................33 11. Einstellungen löschen (Reset) ........34 12. Demontage ............... 34 13. Vereinfachte EU-Konformitätserklärung ....35 14. Garantiebedingungen ............ 35...

  • Seite 5: Diese Anleitung

    1. Diese Anleitung..beschreibt Ihnen die Montage, den elektrischen Anschluss und Inbetriebnahme des DuoFern 1-10V Steuergerätes 9482. 1.1 Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beach- ten Sie alle Sicherheitshinweise bevor Sie mit den Arbeiten beginnen.

  • Seite 6: Gefahrensymbole

    2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

  • Seite 7: Verwendete Darstellungen Und Symbole

    2.2 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung ◆ 1) oder a) Listen weitere nützliche Informationen Lesen Sie die zugehörige Anleitung...

  • Seite 8: Glossar - Begriffserklärung

    2.3 Glossar - Begriffserklärung DuoFern ◆ RADEMACHER Funk-Technik zur Steuerung kompatibler Produkte. WR ConfigTool ◆ RADEMACHER Software zur Programmierung der DuoFern Handzentrale, inkl. automatischem Software-Update für die DuoFern Handzentrale. HomePilot® ◆ Der HomePilot® ist eine zentrale Steuereinheit für RADEMACHER Funk-Produkte. ◆...

  • Seite 9: Lieferumfang

    3. Lieferumfang Lieferumfang a) 1 x DuoFern 1-10V Steuergerät 9482 inkl. Antenne b) 1 x Gebrauchsanleitung (ohne Abbildung)

  • Seite 10: Gesamtansicht Und Anschlüsse

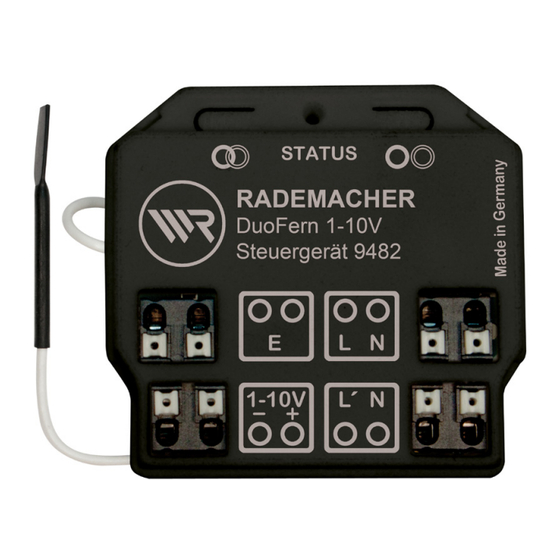

    4. Gesamtansicht und Anschlüsse Pos. Symbol Beschreibung Externer Eingang 230 V / 50 Hz Anschluss eines externen Schalters / Tasters zur manuellen Steuerung vor Ort. 1 - 10V Schnittstelle Anschluss der 1-10V Schnittstelle eines aktiven elektronischen Vorschaltgerätes . Spannungsversorgung für EVG‘s Ausgang zur 230 V Spannungsversorgung des EVG‘s.

  • Seite 11: Bedientasten Und Kontrollleuchte

    4.1 Bedientasten und Kontrollleuchte Pos. Symbol Beschreibung Verbinden-Taste Anmeldung im DuoFern Funk-Netzwerk bzw. an einem DuoFern Sender. STATUS Kontrollleuchte - Statusanzeige grün blinkend Verbinden ist aktiv konstant Verbinden oder Trennen leuchtend war erfolgreich kurzes Auf- Empfang eines Steuer- blitzen kommandos blinkend Trennen ist aktiv permanent...

  • Seite 12: Funktionsbeschreibung

    5. Funktionsbeschreibung Beleuchtungssteuerung Mit dem DuoFern 1-10V Steuergerät können Sie elektronische Vorschaltgeräte (EVG‘s) mit einer 1-10V Schnittstelle anschließen und zum Dimmen und Steuern von z.B. LED‘s, LED-Stripes oder Leuchtstofflampen verwenden. Ein integriertes Relais schaltet das Vorschaltgerät ein bzw. aus (ca. 5 Sekunden) Zeitverzögert nach Erreichen von 0 %. Steuerung von externen Geräten mit 1-10V Schnittstelle Externe Geräte mit einer 1-10V (DC) Schnittstelle (z.B.

  • Seite 13: Beschreibung Der 1-10V Schnittstelle

    5.1 Beschreibung der 1-10V Schnittstelle Die Ansteuerung eines elektronischen Vorschaltgerätes (EVG) oder eines Netzteils mit kompatibler 1-10V Schnittstelle erfolgt über ein störungssicheres Gleichspannungssignal von 1 V bis 10 V. Vorschaltgeräte / Netzteile und das DuoFern 1-10V Steuergerät werden über eine gepolte, zweiadrige Steuerleitung miteinander verbunden.
  • Seite 14 5.1 Beschreibung der 1-10V Schnittstelle Eigenschaften der 1-10V Schnittstelle ◆ Die Spannung auf der Steuerleitung ist potentialgetrennt von der Netzleitung. ◆ Die Spannung auf der Steuerleitung ist eine Sicherheitskleinspannung (SELV). ◆ Die Steuerspannung wird vom EVG erzeugt. Das DuoFern 1-10V Steuergerät dient als Senke. ◆...

  • Seite 15: Funktionsmerkmale

    5.2 Funktionsmerkmale DuoFern HomePilot® DuoFern Umweltsensor DuoFern Handzentrale * WR ConfigTool mit DuoFern Handzentrale RolloTron Comfort DuoFern / Troll Comfort DuoFern DuoFern Handsender Standard DuoFern Wandtaster Funktion Werte- Werksein- A B C D E F G bereich stellung Ein/ Aus/ 1.
  • Seite 16 5.2 Funktionsmerkmale DuoFern HomePilot® DuoFern Umweltsensor DuoFern Handzentrale * WR ConfigTool mit DuoFern Handzentrale RolloTron Comfort DuoFern / Troll Comfort DuoFern DuoFern Handsender Standard DuoFern Wandtaster Funktion Werte- Werksein- A B C D E F G bereich stellung 12. Dimm-Geschwindigkeit 1 s –...

  • Seite 17: Beschreibung Der Funktionen Und Parameter

    5.3 Beschreibung der Funktionen und Parameter Dimm-Geschwindigkeit einstellen Hier wird die Zeit eingestellt, die der 1-10V Ausgang benötigt um von 0 % auf 100 % zu kommen. Der mögliche Einstellbereich ist 2 bis 255 Sekunden. Wenn die Funktion „Zwischenwert speichern bei manuellem Stopp“...

  • Seite 18: Zufallsfunktion (Anwesenheitssimulation)

    5.3 Beschreibung der Funktionen und Parameter Zwischenwert einstellen (1- 99%) Es gibt zwei Möglichkeiten den Zwischenwert einzustellen. ◆ Ist die Funktion „Zwischenwert speichern bei manuellem Stopp“ aktiviert (Werkseinstellung) so wird der aktuelle Wert der während des Dimmens durch ein Stopp-Befehl eingestellt wird als neuer Zwischenwert gespeichert.
  • Seite 19 5.3 Beschreibung der Funktionen und Parameter Licht- / Gerätemodus Durch Umschalten zwischen dem Licht- und Gerätemodus kann das Verhalten des DuoFern 1-10V Steuergerätes geändert werden: Die Funktionalität ändert sich wie folgt: Schaltbefehl von einem Geräte- Licht- externen DuoFern Sender modus modus STOP Morgendämmerungsfunktion...

  • Seite 20: Technische Daten

    6. Technische Daten Netzanschluss [ L / N ] Versorgungsspannung 230 V / 50 Hz aus dem Netz: Leistungsaufnahme: Standby: < 0,5 W externer Eingang [ E ] für einen manuellen Schalter / Taster vor Ort Eingangsspannung: 230 V (Ri = 200 kW) Potentialfreier Eingang 1 - 10V Schnittstelle [ –...
  • Seite 21 6. Technische Daten 230 V / 50 Hz Ausgang / Lastkontakt [ L‘ ] Versorgungsspannung: 230 V / 50 Hz Maximale Schaltleistung: ohmsche Last, z.B. Glühlampen 6,5 A / 1500 W Leuchtstofflampen 5 A / 1150 W Kleinspannungs-Glühlampen, z.B. Halogenlampen / LED‘s etc. über elektronische oder Eisenkern-Transformatoren 5 A / 1150 W...

  • Seite 22: Allgemeine Angaben

    6. Technische Daten DuoFern Funktechnik Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW Reichweite: im Gebäude: ca. 30 m * im Freien: ca. 100 m * je nach Bausubstanz Maximale Anzahl an DuoFern Geräten: Allgemeine Angaben Absicherung: extern 16 A (MT oder T) Zulässige Umgebungs- 0 °C bis + 40 °C temperatur:...

  • Seite 23: Sicherheitshinweise

    7. Sicherheitshinweise Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie das DuoFern 1-10V Steuergerät auf Unversehrt- heit. ◆ Wenden Sie sich bitte an unseren Kundendienst falls Sie Schäden feststellen, s.

  • Seite 24: Nicht Bestimmungsgemäßer Gebrauch

    7.1 Bestimmungsgemäße Verwendung ◆ Der Einbau und der Betrieb von Funksystemen ist nur für solche Anlagen und Geräte zulässig, bei denen eine Funktions- störung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt, oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.

  • Seite 25: Erforderliches Fachwissen Des Installateurs

    7.3 Erforderliches Fachwissen des Installateurs Elektrischer Anschluss, Montage und Inbetriebnahme des DuoFern 1-10V Steuergerätes müssen durch eine ausgebildete Elektrofachkraft nach den Anweisungen in dieser Anleitung erfolgen. 8. Das DuoFern 1-10V Steuergerät anschließen Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes.

  • Seite 26: Sicherheitshinweise Zum Elektrischen

    8.1 Sicherheitshinweise zum elektrischen Anschluss WARNUNG! Es besteht Lebensgefahr durch Kurzschluss bei Überlastung des DuoFern 1-10V Steuergerätes. ◆ Die maximale Last der 1-10V Schnittstelle beträgt 60 mA. ◆ Entnehmen Sie die Last des Vorschaltgerätes der jeweiligen Bedienungsanleitung. 230 V / 50 Hz Ausgang / Lastkontakt [ L‘ ]: ◆...

  • Seite 27: Wichtige Hinweise Zum Elektrischen Anschluss

    8.2 Wichtige Hinweise zum elektrischen Anschluss Anschlusshinweise zur Bedienung mit einem externen Schalter/Taster vor Ort ◆ Die am externen Eingang [ E ] angelegte Spannung ist intern entkoppelt und kann bei Bedarf auch von einer anderen Phase kommen als [ L ]. ◆...

  • Seite 28: Das Duofern 1-10V Steuergerät Anschließen Und Montieren

    8.3 Das DuoFern 1-10V Steuergerät anschließen und montieren Schalten Sie das Netz stromlos und prüfen Sie ob die Zuleitungen stromlos sind. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose des DuoFern 1-10V Steuergerätes. Isolieren Sie alle Adern wie oben gefordert ab und schließen Sie sie gemäß...

  • Seite 29: Anschlussplan

    8.4 Anschlussplan 230 V / 50 Hz 230 V / 50 Hz STATUS RADEMACHER DuoFern 1-10V Steuergerät 9482 externer ´ 1-10V Taster 1-10 V geschaltete Steuerleitung 230 V / 50 Hz Leuchtstoff- aktives EVG 1-10 V 230 V lampe / LED / oder Pumpe / Lüfter LED Netzteil...

  • Seite 30: An-/Abmelden Von Duofern Sendern

    9. An-/Abmelden von DuoFern Sendern Damit Sie das DuoFern 1-10V Steuergerät mit einem DuoFern Sender bedienen können, müssen Sie jeden gewünschten Sender am DuoFern 1-10V Steuergerät anmelden. Sie können max. 20 DuoFern Sender (z. B. DuoFern Handsender Standard) anmelden. Den gewünschten DuoFern Sender in den An-/ bzw. Abmelde- modus schalten (s.

  • Seite 31: An-/Abmelden Via Funkcode

    9.1 An-/Abmelden via Funkcode Mit Hilfe des Funkcodes können Sie das DuoFern 1-10V Steuergerät direkt ansteuern, um zum Beispiel auch nach der Installation weitere DuoFern-Sender mit dem DuoFern 1-10V Steuergerät zu verbinden. Den Funkcode finden Sie auf dem beiliegenden Etikett und auf der Rückseite des DuoFern 1-10V Steuergerätes.

  • Seite 32: Manuelle Bedienung

    10. Manuelle Bedienung Übersicht der Schaltbefehle und Aktionen 100 % Schaltbefehl Geräte- Licht- modus modus AUF # 100 % STOPP AB # 100 % 100 % Morgendämmerungsfunktion 100 % Abenddämmerungsfunktion Sonnenprogramm STOPP * 100% AUF bei aktueller Dimmung Richtung 100% STOPP * AUF bei aktueller Dimmung Richtung 0% STOPP *...

  • Seite 33: Bedienung Mit Einem Externen Taster

    10. Manuelle Bedienung Legende zur vorherigen Tabelle wird der letzte Zwischenstand erreicht, dann stoppt das DuoFern 1-10V Steuergerät hier. Nach Anschluss an das Stromnetz ist kein Zwischenstand gespeichert. die aktuelle Helligkeit der Lampe wird als Zwischenstand gespeichert. Weitere Hinweise zu Funktionalität ◆...

  • Seite 34: Einstellungen Löschen (Reset)

    11. Einstellungen löschen (Reset) Um das DuoFern 1-10V Steuergerät auf den Auslieferungszustand zurückzusetzen müssen Sie einen Reset durchführen. Drücken Sie die Trennen-Taste ca. 5 Sekunden lang, bis die STATUS-LED konstant rot leuchtet. Alle Einstellungen werden gelöscht und auf die Werksein- stellungen zurückgesetzt und die angemeldeten DuoFern Sender werden automatisch abgemeldet.

  • Seite 35: Vereinfachte Eu-Konformitätserklärung

    13. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass das DuoFern 1-10V Steuergerät 9482 der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rademacher.de/ce 14. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden.

  • Seite 36: Innerhalb Der Garantiezeit Auftretende Mängel Beseitigt

    14. Garantiebedingungen Voraussetzung für die Garantie ist, dass das Neugerät bei einem unserer zugelassenen Fachhändler erworben wurde. Dies ist durch Vorlage einer Rechnungskopie nachzuweisen. Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleich- wertigen oder neuen Ersatzgerätes.
