Technaxx

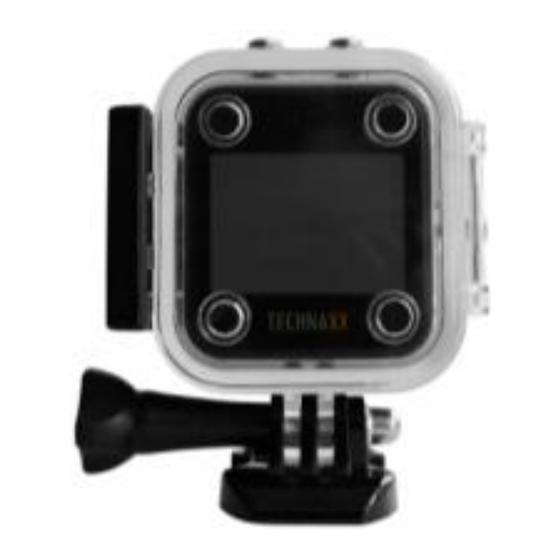

Action Cam FullHD 360° TX-96
Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses
Gerät, zu dem diese Bedienungsanleitung gehört, in Übereinstimmung mit den
grundlegenden Anforderungen der Normen gemäß Richtlinie RED 2014/53/EU. Hier finden
Sie die Konformitätserklärung:
"Konformitätserklärung"). Vor dem ersten Gebrauch lesen Sie die Gebrauchsanleitung
Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus
dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen). Kostenfreie
Die Gebrauchsanleitung für zukünftige Bezugnahme oder eine Produktweitergabe
sorgfältig aufbewahren. Verfahren Sie ebenso mit dem Originalzubehör dieses
Produktes. Im Garantiefall wenden Sie sich bitte an den Händler oder das
Ladengeschäft, wo Sie dieses Produkt gekauft haben.
Inhalt
1. Besonderheiten ............................................................................................................. 2
2. Geräteübersicht und Tastenfunktion .............................................................................. 2
Oberseite .......................................................................................................................... 2
Unterseite ......................................................................................................................... 2
Linke Seite ....................................................................................................................... 3
Rechte Seite ..................................................................................................................... 3
3. Inbetriebnahme ............................................................................................................. 3
Aktivierung und Abschaltung ............................................................................................ 4
4. Funktionsmenü: Navigieren Sie durch das Kamera-Menü. ........................................... 4
5. Aufnahmemodi .............................................................................................................. 5
6. Video-Modus: ................................................................................................................ 8
7. Schnappschuss-Modus: ................................................................................................ 9
8. Wiedergabemodus: ..................................................................................................... 10
Ordner- ........................................................................................................................... 10
wählen ............................................................................................................................ 10
Datei löschen ................................................................................................................. 10
Ordner löschen ............................................................................................................... 10
9. Allgemeine Einstellungen: ........................................................................................... 10
10.
WLAN-Verbindung ................................................................................................... 11
11.
Zusätzliche Funktionen ............................................................................................ 17
Die Datei auf dem Computer überprüfen ........................................................................ 17
HDMI TV-Anzeigefunktion .............................................................................................. 17
12.
Technische Daten .................................................................................................... 17
®
* Gebrauchsanleitung
www.technaxx.de/
sorgfältig durch.
E-Mail: support@technaxx.de
1
(in der unteren Leiste unter
Garantie 2 Jahre
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Technaxx TX-96
-
Seite 1: Inhaltsverzeichnis
Technaxx * Gebrauchsanleitung Action Cam FullHD 360° TX-96 Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses Gerät, zu dem diese Bedienungsanleitung gehört, in Übereinstimmung mit den grundlegenden Anforderungen der Normen gemäß Richtlinie RED 2014/53/EU. Hier finden www.technaxx.de/... -
Seite 2: Besonderheiten
1. Besonderheiten 360° Action Kamera für VR & FullHD Panoramaaufnahmen Vielseitig einsetzbar für Sport- und Outdooraktivitäten Panoramaobjektiv: 360° horiz. & 180° vertik. Betrachtungswinkel Kabellose Liveübertragung auf Ihr Smartphone durch WLAN-Verbindung (~10m) Freie iOS- und Andorid-APP ... -
Seite 3: Linke Seite
Linke Seite Kurz drücken, um zur vorherigen Menü-Seite und zum Wieder- Aufwärtstaste gabemodus zu gelangen Gedrückt halten zum Öffnen oder Schließen der WLAN-Funktion (WLAN) Kurz drücken, um zum Menü-Setup zu gelangen, und unter 6. Menü Aufnahme-Menü/ Foto-Menü/ Play-Back-Menü kurz drücken, um auf die Systemeinstellungen zuzugreifen MODE-Taste (MODUS) -
Seite 4: Aktivierung Und Abschaltung
Hinweis: Die Kamera ist nicht mit einem eingebauten Speicher ausgestattet. Bitte legen Sie vor dem Gebrauch eine vorformatierte Speicherkarte ein oder formatieren Sie sie über die Kamera-Einstellungen. Formatieren Sie MicroSD-Karten mit weniger als 32 GB auf FAT32 und formatieren Sie 64 GB mit exFAT. Normalerweise werden MicroSD-Karten formatiert verkauft. -
Seite 5: Aufnahmemodi
5. Aufnahmemodi 1. Kreismodus (Fischauge-Modus) Kreismodus erfasst ursprüngliche Bildausgabe ohne Entzerrung für angezeigte/aufgenommene Bild. Videoauflösung: 1344x1344 30fps Information: Keine Entzerrung (verzerrt) bedeutet, dass das reine, ursprüngliche, Objektiv gezeigte/aufgezeichnete Bild (Fischauge) angezeigt wird. Entzerrung (entzerrt) bedeutet, dass ausgewählte Bildbereich für den Betrachter den ursprünglichen Abmessungen ausgewählten... - Seite 6 3. Panorama 360° Modus Der Panorama 360° Modus erfasst das rohe Datenbild 360°-Umgebung. unten abgebildet. Der schwarze Punkt zeigt Kameraposition an. Videoauflösung: 2048x416 30fps 4. 4-in-1-Modus Der 4 in 1 Modus erfasst ein 360°-Bild, aufgeteilt in 4 Fenster. Das obere rechte Bild ist normal ausgerichtet, und das obere linke Bild steht auf dem Kopf.
- Seite 7 5. 3-in-1-Modus Der 3 in 1 Modus erfasst ein 360°-Bild, aufgeteilt in 3 Fenster. Das obere Bild steht auf dem Kopf, die Bilder unten linke sowie unten rechts werden um 90° gedreht. Das Bild unten zeigt die entzerrten Bereiche weiß an. Videoauflösung: 1280x960 30 fps 6.
-
Seite 8: Video-Modus
7. 360 VR-Modus Der 360° VR Modus erfasst das rohe Datenbild 360°-Umgebung. Videos VR-Modus anzusehen sowie das Video wischen drehen können, muss eine Drittanbieter-Software, wie z.B. "GoPro VR Player", auf den PC heruntergeladen oder die Videodatei integrierten Metadaten YouTube hochgeladen werden. mobilen Geräten können... -
Seite 9: Schnappschuss-Modus
WDR (Wide Dynamic Range): Ist eine Technik zur Bildbearbeitung in schlechten oder extremen Licht- oder Kontrastverhältnissen. WDR-Funktion (weiter Dynamikbereich) kann auf OFF (AUS) (Standard) / ON (EIN) gesetzt werden Bewegungserkennung: Bedeutet, dass die Aufnahme automatisch gestartet wird, wenn das Gerät bewegte Objekte in seiner Reichweite erkennt. Während des Aufzeichnungsprozesses pausiert die Aufnahme automatisch, wenn 10 Sekunden lang kein bewegliches Objekt erkannt wird. -
Seite 10: Wiedergabemodus
8. Wiedergabemodus: Taste "Menü“ gedrückt halten zum Aufrufen des Wiedergabemodus. Siehe Kapitel 4. Funktionsmenü-Einführung Ordner- Normal Alle aufgenommenen Video-/Schnappschuss Dateien werden wählen dem gewählten Modus nach ausgewählt: Normal, Ereignis, Schnappschuss oder Bewegung. Sie finden entweder alle Ereignis Aufnahmen in einem Ordner oder nach Datum sortiert. Durch Drücken der Taste "OK"... -
Seite 11: Wlan-Verbindung
Ändern Sie die Einstellung des Bildschirms. Aktivieren Sie die Display Einstellung: Funktion „Bildschirmschoner“ (Standby) und wählen Sie die Zeit: 1 Minute, 3 Minuten, 5 Minuten. Das Gerät schaltet den Bildschirm aus, um Energie zu sparen. Aktivieren Sie die Funktion „Drehen“, um den Bildschirm um 180° zu drehen. Ausschaltverzögerung: AUS (Standard) / 30 Sekunden / 1 Minute Stellen Sie die richtige Frequenz für Ihren Standort ein. - Seite 12 Finden Sie den WLAN-Hotspot der Action Cam in Ihrem Smartphone und geben Sie das auf der LCD-Anzeige angezeigte Passwort ein, die Kamera wird dann mit Ihrem Smartphone über WLAN verbunden. Hinweis: Unter Android erhalten Sie die Nachricht: "Möchten Sie in andere verfügbare Netzwerke wechseln? Wenn Sie "Nein" wählen, bleiben Sie mit dem aktuellen Netzwerk verbunden."...
- Seite 13 Kameraliste Live-Ansicht iOS-Gerät Android-Gerät...
- Seite 14 Alle gespeicherten Dateien (Video & Foto) auf der MicroSD Karte der Kamera. Aufgenommene und auf der MicroSD-Karte der Kamera gespeicherte Videos. iOS-Gerät Android-Gerät...
- Seite 15 Auf der MicroSD-Karte der Kamera gespeicherte Fotos. Local folders (iOS) / App Ordner (Android): Hier finden Sie die Dateien, die Sie von der Kamera heruntergeladen haben. Technaxx360Cam-WiFi: Hier finden Sie die auf der MicroSD-Karte der Kamera gespeicherten Dateien. Laden Sie das Video/Foto auf Ihr Smartphone herunter, indem Sie auf die Download-Taste klicken.
- Seite 16 Öffnen Sie das Menü durch Drücken der rechts zu sehenden Taste. Den Modus wählen, in dem Sie aufnehmen möchten. Erweiterte Einstellungen können Sie durch Drücken des Zahnradsymbols öffnen. Scrollen Sie nach unten für weitere Einstellungen.. Erweiterte Einstellungen, scrollen Sie nach unten für weitere Einstellungen. Zur Erläuterung siehe Kameraeinstellungen oben.
-
Seite 17: Zusätzliche Funktionen
Zusätzliche Funktionen Die Datei auf dem Computer überprüfen Verbinden Sie das MicroUSB-Kabel (im Lieferumfang enthalten) mit dem Computer und der Action Cam. Jeder Massenspeicher öffnet sich automatisch. Andernfalls können Sie ihn manuell öffnen, um die gespeicherten Video-/Schnappschuss-Dateien anzuzeigen. Wenn sich die Kamera nach dem Einstecken des Micro-USB-Kabels nicht eingeschaltet hat, schalten Sie die Kamera ein. -
Seite 18: Warnhinweise
Lagertemperatur: Wasserdicht Nur mit wasserdichtem Gehäuse bis 30m Tiefe. Schutzklasse IP68 (Gehäuse) Action Kamera FullHD 360° TX-96, Micro USB auf USB Ladekabel, Wasserdichtes Gehäuse, Befestigungseinsatz & Fahrradklammer, 2x Paket- Standfüße & 2x Helmbefestigung, 2x Stativbefestigungen, Clipbefestigung Inhalt & 3x Zwischenstücke, 3x Bänder mit Klettverschlüssen, 2x 3M Stickers &...
