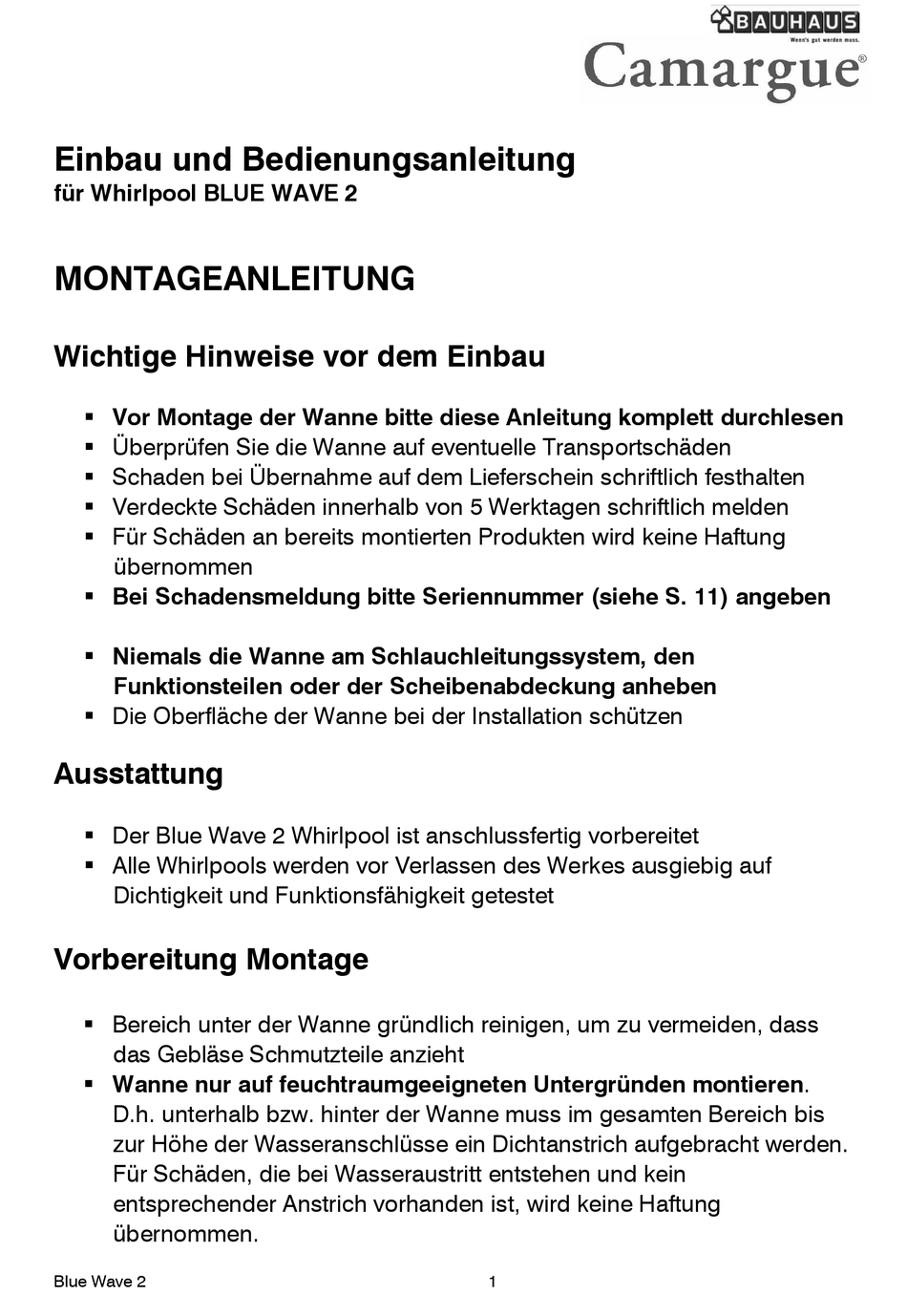

Einbau und Bedienungsanleitung
für Whirlpool BLUE WAVE 2
MONTAGEANLEITUNG
Wichtige Hinweise vor dem Einbau
 Vor Montage der Wanne bitte diese Anleitung komplett durchlesen
 Überprüfen Sie die Wanne auf eventuelle Transportschäden
 Schaden bei Übernahme auf dem Lieferschein schriftlich festhalten
 Verdeckte Schäden innerhalb von 5 Werktagen schriftlich melden
 Für Schäden an bereits montierten Produkten wird keine Haftung
übernommen
 Bei Schadensmeldung bitte Seriennummer (siehe S. 11) angeben
 Niemals die Wanne am Schlauchleitungssystem, den
Funktionsteilen oder der Scheibenabdeckung anheben
 Die Oberfläche der Wanne bei der Installation schützen
Ausstattung
 Der Blue Wave 2 Whirlpool ist anschlussfertig vorbereitet
 Alle Whirlpools werden vor Verlassen des Werkes ausgiebig auf
Dichtigkeit und Funktionsfähigkeit getestet
Vorbereitung Montage
 Bereich unter der Wanne gründlich reinigen, um zu vermeiden, dass
das Gebläse Schmutzteile anzieht
 Wanne nur auf feuchtraumgeeigneten Untergründen montieren.
D.h. unterhalb bzw. hinter der Wanne muss im gesamten Bereich bis
zur Höhe der Wasseranschlüsse ein Dichtanstrich aufgebracht werden.
Für Schäden, die bei Wasseraustritt entstehen und kein
entsprechender Anstrich vorhanden ist, wird keine Haftung
übernommen.
Blue Wave 2
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Camargue BLUE WAVE 2

  • Seite 1 Funktionsteilen oder der Scheibenabdeckung anheben  Die Oberfläche der Wanne bei der Installation schützen Ausstattung  Der Blue Wave 2 Whirlpool ist anschlussfertig vorbereitet  Alle Whirlpools werden vor Verlassen des Werkes ausgiebig auf Dichtigkeit und Funktionsfähigkeit getestet Vorbereitung Montage ...

  • Seite 2: Montage

     Whirlpool vor der verfliesten Wand montieren  Schallschutz: Beachten Sie beim Einbau die DIN 4109 (Schallschutz im Hochbau) Montage  Die Wanne aufstellen und mit der Wasserwaage an den verstellbaren Schraubfüßen gerade ausrichten  Wanne nach Bilderanleitung montieren, Befestigung für Schürze vorbereiten Blue Wave 2...
  • Seite 3  Die mitgelieferte Wannenrandarmatur nach der Zeichnung montieren  Anordnung von außen nach innen: Bedienhebel, Einlauf, Handbrause  Sollten die Schläuche für Kalt- beziehungsweise Warmwasser zu kurz sein, so können diese mit handelsüblichen Panzerschläuchen verlängert werden^  Blue Wave 2...

  • Seite 4: Montageliste Der Wannenrandarmatur

    22 Handbrause 23 Gummidichtung 1/2" 24 Bogen 45° 1/2" 25 Handbrauseschlauch 150cm mit Gummidichtung 26 Handbrausehalter 27 Chromabdeckung Handbrause (Loch 31 mm) 28 Befestigungsmutter Schlauch, flexibel, M15 x 1 x 1/2" 60 cm ( Ausgang Umsteller - Handbrauseschlauch) Blue Wave 2...

  • Seite 5: Elektroinstallation

     Das komplette elektronische System ist ausgelegt für Wechselstrom, 230 V~ 50 Hz. Die Spannungsversorgung erfolgt über eine separate Stromzuleitung.  Je nach Land und Vorschriften ist im Badezimmer ein allpolig trennender Hauptschalter (Kontaktöffnung mindestens 3mm) zu installieren. Blue Wave 2...
  • Seite 6  Sollte dies der Fall sein wenden Sie sich bitte direkt an unseren werkseigenen Kundendienst – Telefonnummer und Adresse siehe letzte Seite  Nachdem der Fehler fachgerecht behoben worden ist, so ist diese Prüfung zu wiederholen. Blue Wave 2...

  • Seite 7: Hinweise Für Den Endverbraucher

     Verwenden Sie keine Badeöle und ölhaltige Substanzen, da sich Rückstände in der Verschlauchung und den einzelnen Aggregaten festsetzen können.  Wird die Whirlwanne nachfolgenden Eigentümern oder Nutzern überlassen, so sind diese Sicherheitshinweise denjenigen Personen zu überlassen. Blue Wave 2...

  • Seite 8: Bedienung Und Funktion

     Ein drittes Tippen schaltet den Motor wieder ab Symbol Luftdüsen.  Einmal Tippen: Luftmotor wird eingeschaltet  Nochmaliges Tippen: Aktivieren der Intervallschaltung (diese schaltet den Motor im Wechsel an und aus)  Ein drittes Tippen schaltet den Motor wieder ab. Blue Wave 2...

  • Seite 9: Automatisches Ausblasen Der Wanne

     Wird die Wanne zum Duschen, Abbrausen oder Haarwaschen benutzt, so ist nach dem Ablassen des Wassers das Ausblasen manuell zu starten. In diesem Falle sollte der Luftmotor mindestens 5 Minuten lang laufen, bis kein Wasser mehr vorhanden ist. Blue Wave 2...

  • Seite 10: Reinigung Und Pflege

     Niemals Schmutzwasser in die Wanne füllen, da die Düsen sonst verstopfen können.  Kleine Kratzer lassen sich mit einem speziell für Acryloberflächen entwickelten Poliermittelset nahezu vollständig entfernen.  Verschiedene Pflege– und Reinigungsmittel speziell für Acrylwannen erhalten Sie in Ihrem BAUHAUS. Blue Wave 2...

  • Seite 11: Technische Daten

    Postkarte oder Email mit dieser Nummer, Ihrer Adresse, Kaufdatum und der Name des BAUHAUS Fachzentrums bitte an folgende Adresse schicken. Camargue Whirlpool Postfach 250105 68084 Mannheim Service 0621-41916-54 oder 08002262748 (kostenfrei aus dem Festnetz der Telekom AG) info@camargue-whirlpool.de Blue Wave 2...
  • Seite 12 Haftung Camargue Whirlpool haftet nur für Folgeschäden, wenn der Mangel am Produkt, der zu dem Schaden geführt hat, auf grobe Fahrlässigkeit bei der Produktion des Whirlpools zurückzuführen ist. Wir wünschen Ihnen viel Spaß und gute Erholung in Ihrem neuen Whirlpool...
