ATTACK PELH30A Bedienungsanleitung

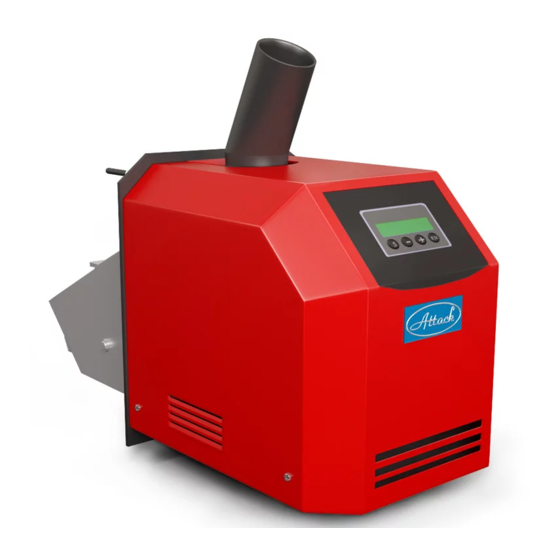

Pelletbrenner automatic 8-30 kw
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
BEDIENUNGSANLEITUNG
PELLETBRENNER
Automatic
8-30 kW
ATTACK

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ATTACK PELH30A

  • Seite 1 BEDIENUNGSANLEITUNG PELLETBRENNER Automatic 8-30 kW ATTACK...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 2 Wichtige Information 3 Technische Beschreibung 4 Abmessungen / Lieferumfang 5 Technische Daten 6 Funktion Beschreibung 7 Wie der Brenner für Pellets verwendet werden soll 8 Menü-Tasten und ihre Funktion 9 Texte auf dem Bildschirm 10 Texte im Menü 11 Werkseinstellungen 12 Wie ändert man die Werkseinstellungen 13 Wie soll der Brenner für Pellets installiert werden...

  • Seite 3: Wichtige Information

    Stelle an der Wand innerhalb der Reichweite eines Technikers auf, der den Service in Ihrem Heizraum versichert. Die Anlage für Verbrennung von Pellets PELH30A verbindet sich mit dem Kessel, der für die Beheizung mit festen Brennstoff geeignet ist. Als geeignet ist der ATTACK Pellet Kessel 30, beziehungsweise 30A.

  • Seite 4: Technische Beschreibung

    BEMERKUNG: Der Kopf des Sensors für die Kesseltemperatur darf mit keiner Kontaktflüssigkeit oder Paste lackiert werden. PELH30A hat eine aus der Produktion voreingestellte Leistungsskala 14 – 30 kW und drei Leistungsstufen: 1 (14 kW), 2 (22 kW) a 3 (30 kW).

  • Seite 5: Abmessungen / Lieferumfang

    Abmessungen / Lieferumfang PELH30A wird in einem Karton mit Styropor Füllung für verbesserte Stabilität geliefert. Wenn die Box beschädigt ist, überprüfen Sie den Brenner, wegen möglichen Schäden während des Transports. Ansprüche und Reklamation wegen Transportschäden müssen von dem Spediteur dokumentiert werden.

  • Seite 6: Technische Daten

    Technische Daten Model PELH30A Brennstoff Holzpellets, 6-10 mm Regime 8 – 12 kW; 14 – 30 kW Leistungsskala 8 - 30 kW, Stufenweise nach 2 kW Für Kessel mit einer Brennkammer 3 m² Gewicht 22 kg Netzspannung Hauptstrom ~230V 10A Sicherung...

  • Seite 7: Funktion Beschreibung

    Funktionsbeschreibung HINWEIS: PELH30A funktioniert nur mit dem Kesselthermostat oder eingebauten digitalen Thermostat oder verbreitet durch den Raumthermostat. In beiden Fällen muss der Pellet-Brenner durch eine Sicherung angeschlossen sein, gegen die Überhitzung des Kessels. Normaler Systemstart Wenn das Thermostat ein Befehl dem Brenner gibt, schaltet sich der Thermostat an und die Fotozelle kontrolliert das Feuer.
  • Seite 8 HINWEIS: Stellen Sie sicher, dass genügende Rauchgastemperatur erreicht wurde. Muss mindestens 60 ˚ C einen Meter unterhalb der Spitze des Schornsteines sein. Wenn die Temperatur niedriger ist, konsultieren Sie es mit Ihrem Schornsteinfeger. Falls die Rauchgastemperatur niedriger als 60 ˚ C bei der Verbrennung ist, steigt die Gefahr der Beschädigung des Kamins durch die Kondensatbildung.

  • Seite 9: Wie Der Brenner Für Pellets Verwendet Werden Soll

    überprüft ist, dass der Rauch durch den Kessel und den Kamin ohne Probleme in die Luft gelangen kann. In den PELH30A werden Pellets aus einer externen Förderschnecke geliefert, die an einen externen Speicher angeschlossen ist. Für die beste Funktion und gleichmäßigere Lieferung, sollte die Förderschnecke bei einem Winkel von 45 °...

  • Seite 10: Menü-Tasten Und Ihre Funktion

    Menü-Tasten und ihre Funktionen Mit den Tasten unterhalb des Displays werden folgende Funktionen des Brenners eingestellt: (sehe auch Möglichkeiten der Einstellungen u.a. Herstellereinstellungen, unten). Wie werden die Einstellungen am Pelletbrenner geändert: „M“ Menu/Enter: Für die Aktivation der weiteren Listen und Eingang/Speichern der Veränderungen.

  • Seite 11: Anzeigen Auf Dem Bildschirm

    Anzeigen auf dem Bildschirm Bereitschaftsregim An dem Brenner ist nichts an, der Brenner wartet auf das PAUSE Startsignal Thermostat. FC: 0 % Thermostat schaltet an. Schritt 1 Testblasen Der Ventilator startet den Betrieb, und wenn die Fotozelle TESTBLASEN einen Wert unter 5% evidiert, fährt das Programm weiter. FC: ? % Schritt 2 Zündmenge der Pellets Die Zündmenge der Pellets wird in den Brenner geliefert...

  • Seite 12: Anzeigen Im Menü

    Anzeigen im Menü Der Brenner ist im Bereitschaftsregim. PAUSE FC: 0 % Drücken Sie die Taste”M” Hier können Sie die Leistung des Brenners ändern. Stufe LEIST.EINST. 1=8 (14)kW, 2 = 10 (22)kW, 3 = 12 (30)kW. ENTER EXIT Der Leistungsbereich und Stufen sind im erweiterten Menü einstellbar.

  • Seite 13: Werkseinstellungen

    Werkseinstellungen Wonn der Lieferung wurde der Brenner so eingestellt: Allgemeinzugängliches Menü: Menu Einstellungen Auswahl Einstellbar Leistungsgrad 1 = 14 kW 1, 2, 3 8-30 kW Pelletlieferung 95 % 50-200 % 50 – 200 % Dohorenie 90 sec. 10-600 sec. Eintrag 10 –...
  • Seite 14 Einstellung der 45-50 10xkwh/kg Schnecke Heizkraft 1100 0 - 2000 g/6 min. Menge Ventilatorfaktor 10 - 500 Betriebszeit, Std. Lieferschnecke Menu/Test Auto/Manual Menu/Einstellungen Sehe Verbreitetes Menu / Eintrag Speichert die Sehe Verbreitetes Kodes der Fehler * ) Sprache: Slowakisch, Englisch, Deutsch, Italienisch, Französisch, Polnisch.

  • Seite 15: Wie Ändert Man Die Werkseinstellungen

    Wie ändert man die Werkseinstellungen Für die Änderung der Einstellungen wählen Sie das gewünschte Menü / Parameter. Durch den Tastendruck “+” ändern Sie die aktuellen Werte. O:… zeigt den aktuellen wert, N:… kann auf den neuen Wert geändert werden. Die Werte können mit der Taste “+“ erhöht und mit der Taste “-“...

  • Seite 16: Wie Soll Der Brenner Für Pellets Installiert Werden

    Wie soll der Brenner für Pellets installiert werden Der Brenner PELH30A darf nur qualifizierte, technisch und fachlich kompetente Person installieren. Die Brennertür ist durch den Hersteller an den Kessel montiert. Schieben Sie den Brenner zu der Brennertür auf die Schrauben und befestigen Sie mit den Muttern. (B).

  • Seite 17: Einschalten Des Brenners

    Füllen Sie den Pelletspeicher und stecken Sie die Förderschnecke in die Steckdose (230V~). Lassen Sie die Förderschnecke laufen, bis sie eine reibungslose Lieferung erreicht. An die Öffnung der Förderschnecke empfehlen wir eine Plastiktüte zulegen, um die fallenden Pellets einzufangen. Entfernen Sie die Förderschnecke aus der Steckdose. Installieren Sie den Liferschlauch zwischen die Öffnung der Förderschnecke und das Liferrohr und stellen Sie die Länge des Schlauches ein.

  • Seite 18: Reinigung Und Wartung

    Reinigung und Wartung Der Brenner sollte nach jeder Verbrennung von 2000 kg Pellets gereinigt werden. Dies geht davon aus, das der Brenner bestimmte Aschenmenge aufnimmt und das qualitative Pellets verbrannt werden. Dazu empfohlen den Kessel-Wärmetauscher mindestens zweimal pro Monat zu fegen. 1.

  • Seite 19: Problembehebung

    Problembehebung Der Brenner hat sich ausgeschaltet. Kontrollieren Sie welcher Alarm auf dem Bildschirm angezeigt wird. Wenn das Display schwarz und ohne Text ist, kontrollieren Sie die Temperatursicherheit. Wenn es dort keine Störung gibt, hat wahrscheinlich die Temperatursicherung des Brenners ausgeschaltet. Um den Betrieb zu erneuern, schalten Sie die Stromzufuhr in den Brenner aus, entfernen Sie den Deckel und drucken Sie einen kleinen Knopf, zwischen den Anschlüssen der Wärmesicherung.

  • Seite 20: Mögliche Ursachen Für Mängel

    Mögliche Ursachen für Mängel Kode Mögliche Ursache Maßnahmen für Behebung Die Förderschnecke liefert Stellen Sie die Liefermenge der Pellets ein. nicht genügend Pellets. Füllen Sie den Speicher. Leerer Speicher für Pellets. Tauschen Sie die Sicherung. (6.3A). Tauschen Sie die Spirale. (48 Ώ +/- 5%). Fehlerhafte Zündsicherung.

  • Seite 21: Explosionszeichnung

    Explosionszeichnung...

  • Seite 22: Kode Der Teile

    20. Spannfeder 21. Displayrampe 22. Brennermantel 23. Fotozelle 24. Endschalter 25. Schaltplatte 26. Rostplatte 27. Selbsthaftendes Steuerdisplay 28. Displayplatte 29. Motor vom Rost 30. Steckdose 31. Konektor 32. Nottermostat mit Reset 33. Brenner-Verkabelung 34. Silikonmanschette 35. Kabeldurchgang 36. Logo „ATTACK“...
  • Seite 23 El. Schema der Schaltung, Brenner PELH30A...

  • Seite 24: Endverschlüsse Und Verbindungen, Sicherungen

    Endverschlüsse und Verbindungen, Sicherungen 1. 230 VAC – Phase 2. 230 VAC – Nulleiter 3. 230 VAC – Thremostatphase 4. Ventilator – Nulleiter 5. Ventilator – Phase 6. Förderschnecke – Nulleiter 7. Förderschnecke – Phase 8. Zündung – Nulleiter 9. Zündung – Phase 12.

  • Seite 25: Zubehör

    Zubehör Name Nummer Aschekasten Pelletspeicher , 300l PEL9600 Förderschnecke, 1.5 m lang Förderschnecke, 2.5 m lang Förderschnecke, 5 m lang...

  • Seite 26: Kontaktperson Und Elektrotechniker

    Kontaktperson und Elektrotechniker Datum der Installation Installiert (durch) Adresse-Straße PLZ,Stadt Telefon Mobile Serviseintrag Servis/ Service Datum Abgastemperatur Kontrolliert durchgeführt:...

  • Seite 27: Erweitertes Menü

    Erweitertes Menü Die folgenden Daten / Parameter sind optional nur durch qualifizierte Person einzustellen. Alle Punkte im erweiterten Menü werden durch Drücken der Taste “M” verfügbar. Die aktuellen Einstellungen werden immer in der unteren linken Ecke angezeigt, hinter dem O:“ (Zeit/Wert), wobei der neue Wert in der unteren rechten Ecke hinter „N:”...
  • Seite 28 Durch das Drücken der Taste „M” erscheint in der linken oberen Ecke „Zündmenge 1”. Die Veränderungen werden in % gemacht, die Anfangsmenge wurde auf 170 g eingestellt. Wenn Sie diese Menge auf 110 % einstellen, ändert sich diese Menge auf 187 g. Falls der erste Zündversuch scheitert, schaltet sich die „...
  • Seite 29 Einstellungen des Testblasen Die Zeit des Testblasens definiert die Zeit, während der der SK. TESTBLASEN Kessel und der Kamin vor dem Anfang der Verbrennung ENTER < > EXIT gelüftert wird. (10-100 Sekunden). Im Kessel, wo eigener Zug schweer zu erreichen ist, ist es empfohlenswert die Dauer der Testblasung zu vergrösern.
  • Seite 30 Einstellung der minimalen Länge der Pause zwischen der Nachverbrennung und der Zündung: Dieser Parameter versichert, damit es zu keiner weiteren MIN.PAUSELÄNGE Zündung des Brenners gleich nach dem Abbrennen ENTER < > EXIT kommt, sondern erst nach der eingestellten Zeit. Einstellung der Blasen-Reinigungsdauer: Bei eingestelltem Wert ∆T vor dem Erreichen der MODULATION.
  • Seite 31 Während der Einstellung der Pelletslieferung braucht man einen Beutel und sehr genaues Gewicht. Von dem Eingang in den Parameter treffen Sie sich zuerst mit der Benennung Heizwert (kWh/kg), wo Sie den Heizwert der Pellets eingeben. Dann erscheint der Text „Setzen Sie den Beutel an“ (die Förderschnecke sollte bis zu dem Ausstieg mit Pellets gefüllt sein).
  • Seite 32 “Hochladen der Einstellungen” – bedeutet, dass Sie hier die ursprünglichen Einstellungen erneuern können. “Speichern der Einstellungen ” – bedeutet, die finalen Einstellungen des Brenners durch den Installateur einzugeben. Das vereinfacht die Suche nach den Einstellungen, falls es zu vielen Veränderungen der Parameter kommt. “Werkseinstellungen”...

  • Seite 33: Einstellungen Des Pelletbrenners

    Eintrag über die Installation für Garantiefälle Datum der Installation: 20…..-……-…... Installiert in :……..……..………………… Telefon:……………………… Straße:……………………………………… Fax:…………………………. PLZ und Stadt: ………………….Mobil:……..………….. …………………………………………… Installiert auf den Kessel: Geschäftsmarke:............ Model:………………………. Pelettbrenner:……………………………...Seriennummer:……………….. Pellet-Förderschnecke: Geschäftsmarke:……………………………….. Länge:……………………….. Seriennummer::……………………………… Einstellungen des Pelletbrenners: Menu Herstellereinstellungen Möglichkeiten Eingestellt auf Einstellungen Leistungsstufe 1 = 14kW...
  • Seite 34 Eintrag über die Installation für Garantiefälle Datum der Installation: 20…..-……-…... Installiert in :……..……..………………… Telefon:……………………… Straße:……………………………………… Fax:…………………………. PLZ und Stadt: ………………….Mobil:……..………….. …………………………………………… Installiert auf den Kessel: Geschäftsmarke:............ Model:………………………. Pelettbrenner:……………………………...Seriennummer:……………….. Pellet-Förderschnecke: Geschäftsmarke:……………………………….. Länge:……………………….. Seriennummer::……………………………… Einstellungen des Pelletbrenners: Menu Herstellereinstellungen Möglichkeiten Eingestellt auf Einstellungen Leistungsstufe 1 = 14kW...

  • Seite 35: Hersteller
