Yamaha Rio3224-D2 Bedienungsanleitung

I/o rack
Vorschau ausblenden

Werbung

Bedienungsanleitung
Bewahren Sie diese Anleitung für späteres Nachschlagen auf.
DE
AUDIO INTERFACE

Werbung

loading

  Verwandte Anleitungen für Yamaha Rio3224-D2

Keine ergänzenden Anleitungen

  Inhaltszusammenfassung für Yamaha Rio3224-D2

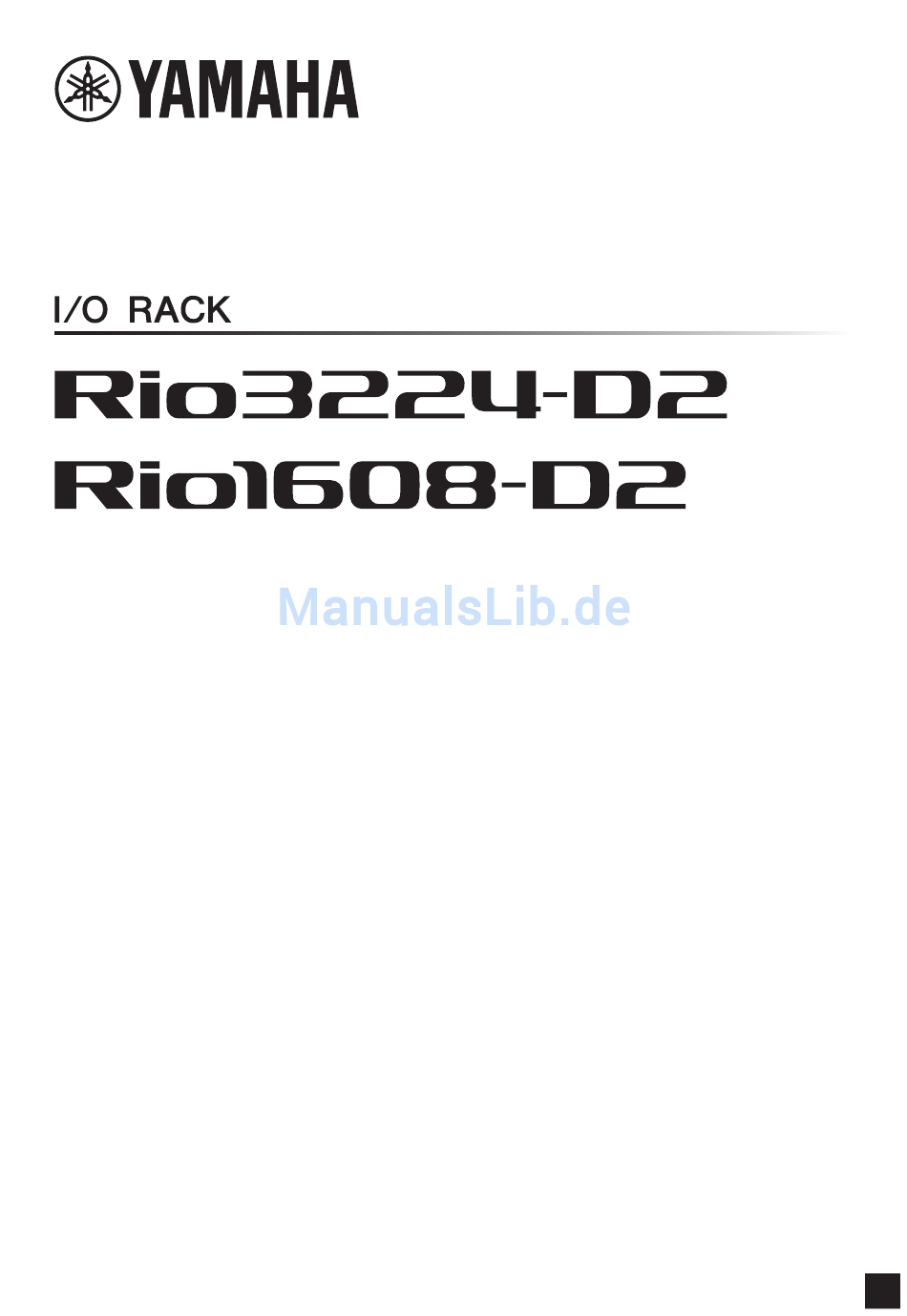

  • Seite 1 Bedienungsanleitung Bewahren Sie diese Anleitung für späteres Nachschlagen auf. AUDIO INTERFACE...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Steuerung der Eingangsverstärker ... 22 Steuerung über ein Rio2-natives Gerät .....22 Parameter der Eingangsverstärker, die VORSICHTSMASSNAHMEN....3 angezeigt und bedient werden können ..22 Einleitung......... 5 Problembehandlung ...... 23 Leistungsmerkmale ..........5 Problembehandlung ........23 Firmware-Aktualisierungen .........5 Meldungen ............24 Vorsichtsmaßnahmen für die Rack-Montage ..6 Versenkter Einbau ..........6 Technische Daten......
  • Seite 3: Vorsichtsmassnahmen

    VORSICHTS- Sollte einmal eine Fehlfunktion auftreten, so nehmen Sie es sofort außer Betrieb und lassen Sie es von einem qualifizierten Yamaha- Kundendiensttechniker prüfen. MASSNAHMEN Vorsicht mit Wasser • Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, BITTE SORGFÄLTIG DURCHLESEN, verwenden Sie es nicht in der Nähe von Wasser oder unter feuchten...
  • Seite 4 Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. Yamaha haftet nicht für Schäden, die auf eine nicht ordnungsgemäße In Übereinstimmung mit Ihren nationalen Bestimmungen Bedienung oder Änderungen am Gerät zurückzuführen sind, oder bringen Sie alte Geräte bitte zur fachgerechten...
  • Seite 5: Einleitung

    (wie Geräte der Reihen RIVAGE, CL bzw. QL) aktiviert HINWEIS wird, werden nachfolgende Schwankungen der analogen • Wo sich die Technischen Daten des Rio3224-D2 von Verstärkung durch die interne digitale Verstärkung des denen des Rio1608-D2 unterscheiden, werden in dieser Rio3224-D2/Rio1608-D2 kompensiert, und das...
  • Seite 6: Vorsichtsmaßnahmen Für Die Rack-Montage

    Lüftergeschwindigkeit aller Geräte auf HIGH (hoch) ein. Weitere Informationen über Dante finden Sie auch auf der Wenn im gleichen Rack mehrere Geräte eingebaut Pro-Audio-Website von Yamaha: werden, während deren Lüftergeschwindigkeit jeweils auf LOW (niedrig) steht, lassen Sie jeweils zwischen zwei http://www.yamahaproaudio.com/...
  • Seite 7: Bedienelemente Und Funktionen

    Bedienelemente und Funktionen Bedienelemente und Funktionen Vorderseite [INPUT]-Buchsen 1–32 {1–16} vermeiden, schalten Sie Leistungsverstärker und/oder Aktivlautsprecher aus (OFF), wenn Sie die Dies sind symmetrische, analoge Buchsen des Typs Phantomspannung ein- oder ausschalten. Wir empfehlen XLR-3-31 für die Eingangskanäle. Der außerdem, alle Regler für die Ausgänge des Eingangspegelbereich ist –62 dBu bis +10 dBu.
  • Seite 8 (ON). In diesem Fall blinken die [+48V]-Anzeigen bei Kanälen, bei denen die Phantomspannung eingeschaltet ist (ON). [AES/EBU OUT]-Anschlüsse 1/2–7/8 (nur Rio3224-D2) Diese symmetrischen Buchsen des Typs XLR-3-32 liefern digitale Signale der entsprechenden Ausgangskanäle im AES/EBU-Format. Jede Buchse liefert 2-kanaliges digitales Audio.
  • Seite 9: Rückseite

    Rückseite Rückseite [PRIMARY]-/[SECONDARY]-Anschlüsse • Schließen Sie nur Dante-kompatible Geräte oder GbE-kompatible Geräte an (einschließlich des Dies sind etherCON-Ports (RJ45), die mit Computers). Ethernetkabeln an weitere Dante-Geräte wie [LINK/ACT]-Anzeigen RIVAGE, CL, QL oder TF angeschlossen werden Diese Anzeigen stellen den Kommunikationsstatus der können (CAT5e oder besser wird empfohlen).
  • Seite 10: Bedienung Im Display

    Bedienung im Display Arbeitsablauf Beim Rio3224-D2/Rio1608-D2 können Sie das Bedienfeld-Display, die Tasten  (DEC) und  (INC) sowie den Encoder mit Schalter verwenden, um die verschiedenen Parameter einzustellen, die in den einzelnen Menüs angezeigt werden. Sie sehen den Menüeintrag am linken Rand im Display.
  • Seite 11: Ports Auswählen

    Ports auswählen Ports auswählen Beim METER-Menü Sie können Ports auswählen, indem Sie die Taste  (DEC) oder  (INC) drücken. Dabei leuchten die LEDs des gewählten Ports (+48V/SIG/PEAK beim Eingang, SIG beim Ausgang) eine Sekunde lang. Der entsprechende Position wird durch einen Cursor in Form eines weißen Rahmens festgelegt. Der weiße Rahmen verschwindet, wenn 10 Sekunden vergangen sind, ohne dass ein Bedienvorgang erfolgt.
  • Seite 12: Meter-Menü

    Im oberen Displaybereich erscheinen Symbole, die den Eingeschaltet-Status für Phantomspannung (+48V ON), Hochpassfilter (HPF ON) und Gain Compensation (GC ON) für den gewählten Port anzeigen. Rio3224-D2 Rio1608-D2 Darstellung der Pegelanzeigen Bei einem Eingangs- oder Ausgangssignalpegel von –3 dBfs oder höher Bei einem Eingangs- oder Ausgangssignalpegel höher als –18 dBfs und nicht höher als –3 dBfs...
  • Seite 13: Gain-Menü

    Gain-Kompensationswert, untere Zeile: den HA-Gain-Wert), den Port-Namen aller Ausgangs-Ports und den Status der Einheit selbst an. In diesem Menü können Sie den HA-Gain-Wert jedes Eingangs-Ports einstellen. Eingangs-Ports Rio3224-D2 Rio3224-D2 Ausgangs-Ports/Status (oben rechts) Rio1608-D2 Eingangs-Ports (linke Hälfte)/Ausgangs-Ports (unten rechts)/Status (oben rechts) Einstellungen der Gain-Werte für den Eingangsverstärker (HA, Head Amp) Indem Sie den Encoder mit Schalter drehen, können Sie den HA-Gain-Wert des gewählten Ports einstellen.
  • Seite 14: Hpf On-Menü

    Zeile: den HPF ON-Status), die Port-Namen aller Ausgangs-Ports und den Status der Einheit selbst an. In diesem Menü können Sie den HPF-Ein-/Ausschaltstatus jedes Eingangs-Ports einstellen. Eingangs-Ports Rio3224-D2 Rio3224-D2 Ausgangs-Ports/Status (oben rechts) Rio1608-D2 Eingangs-Ports (linke Hälfte)/Ausgangs-Ports (unten rechts)/Status (oben rechts) HPF-Ein-/Aus-Einstellung Indem Sie den Encoder mit Schalter drehen, können Sie den Hochpassfilter (HPF) des ausgewählten Ports...
  • Seite 15: Gc (Gain Compensation) On-Menü

    ON-Status), die Port-Namen aller Ausgangs-Ports und den Status der Einheit selbst an. In diesem Menü können Sie den GC-Ein-/Ausschaltstatus jedes Eingangs-Ports einstellen. Eingangs-Ports Rio3224-D2 Rio3224-D2 Ausgangs-Ports/Status (oben rechts) Rio1608-D2 Eingangs-Ports (linke Hälfte)/Ausgangs-Ports (unten rechts)/Status (oben rechts) GC-Ein-/Aus-Einstellung Indem Sie den Encoder mit Schalter drehen, können Sie die Verstärkungskompensation (GC) des ausgewählten Ports ein-/ausschalten.
  • Seite 16: Setup-Menü

    Bedienung im Display SETUP-Menü Dies zeigt die aktuellen Werte verschiedener Setup-Parameter dieses Geräts an. Auswählen eines Setup-Eintrags Sie können Setup-Einträge auswählen, indem Sie die Taste  (DEC) oder  (INC) drücken. Der Parameterwert des aktuell ausgewählten Eintrags ist hervorgehoben. Die Hervorhebung verschwindet, wenn 10 Sekunden vergangen sind, ohne dass ein Bedienvorgang erfolgt.
  • Seite 17 SETUP-Menü Eintrag/Parameter Beschreibung Werte SECONDARY PORT Gibt den Betriebsmodus des sekundären Dante-Ports an. DAISY CHAIN*, REDUNDANT FAN SPEED Gibt die Drehgeschwindigkeit des Kühllüfters an. LOW*, HIGH NETWORK MODE Wählt den Modus zum Einstellen IP-Adresse aus. Diese IP-Adresse wird AUTO*, verwendet, wenn Sie das Gerät von einem Computer aus bedienen, STATIC IP oder wenn die Firmware aktualisiert wird.
  • Seite 18: Statusleiste

    Bedienung im Display Statusleiste Die Statusleiste am rechten Rand des Displays zeigt Symbole, die den Status der Einheiten Rio3224-D2 oder Rio1608-D2 anzeigen. Symbol Es werden sechs Arten von Symbolen angezeigt. ERROR INFORMATION MUTE DAISY CHAIN PANEL LOCK HA READ ONLY Die Darstellungsposition hängt vom Symbol ab.
  • Seite 19: Information-Menü

    INFORMATION-Menü INFORMATION-Menü Dieses zeigt verschiedene Informationen über dieses Gerät an. Wenn das INFORMATION-Menü ausgewählt ist Auswählen der Elemente und Darstellung der detaillierten Informationen Sie können Einträge auswählen, indem Sie die Taste  (DEC) oder  (INC) drücken. Die Hervorhebung verschwindet, wenn 10 Sekunden vergangen sind, ohne dass ein Bedienvorgang erfolgte.
  • Seite 20: Sonstige Funktionen

    1,0 ms Encoding PCM 24-Bit Geschaltet (je nach der Einstellung bei SETUP  SECONDARY PORT) Dante Redundancy IP Address Auto Device Label Y001-Yamaha-Rio3224-D2-nnnnnn *1 Y001-Yamaha-Rio1608-D2-nnnnnn *1 Channel Label <Kanalnummer> AES67 Mode Deaktiviert Device Lock Entsperrt * 1 nnnnnn sind die niedrigsten sechs Ziffern der primären Dante-MAC-Adresse Panel Lock (Bedienungssperre) Während dieses Gerät in Betrieb ist, können Sie es in den Panel-Lock-Zustand versetzen, indem Sie gleichzeitig die Taste...
  • Seite 21: Über Die Verbindungen

    Kommunikation im Verhältnis zu einem und es wird kein Signal über diesen Punkt hinaus übertragen. Daisy-Chain-Netzwerk erhöhen. HY144-D HY144-D PRIMARY SECONDARY CSD-R7 CSD-R7 Rio3224-D2 (UNIT ID: Y001) Rio3224-D2 (UNIT ID: Y001) PRIMARY PRIMARY SECONDARY SECONDARY Rio3224-D2 (UNIT ID: Y002) Rio3224-D2 (UNIT ID: Y002) PRIMARY...
  • Seite 22: Dante-Netzwerkeinstellungen Und Audio-Routing

    Signale der einzelnen Host-Gerät aus fernbedienen, z. B. über ein kompatibles Kanäle gesendet werden. Digitalmischpult von Yamaha. Verwenden Sie Dante Controller, um das Dante-Netzwerk und die Einstellungen für das Audio-Routing anzugeben. Sie können Dante Controller von der folgenden Website Steuerung über ein...
  • Seite 23: Problembehandlung

    Wirkung. Um die Bedienfeldsperre auszuschalten, halten Sie die Tasten t (DEC),  (INC) und den Encoder mit Schalter etwa drei Sekunden lang gedrückt. Die Pro-Audio-Website von Yamaha enthält eine Liste häufig gestellter Fragen (FAQ) und entsprechende Antworten. http://www.yamahaproaudio.com/ – Bedienungsanleitung...
  • Seite 24: Meldungen

    Problembehandlung Meldungen Auf dem Display im vorderen Bedienfeld des Rio3224-D2/Rio1608-D2 werden verschiedene Meldungen wie Fehler, Warnungen, Informationen und Bestätigungen angezeigt. Fehlermeldungen Meldung Beschreibung Mögliche Lösung SYSTEM DOWN - PLEASE CONTACT Bei der letzten Ausführung wurde ein Wenden Sie sich an ein Yamaha Service-Center.
  • Seite 25 Daten initialisiert. während der Parameter START UP MODE auf RESUME eingestellt ist, und wenn Aus- und Einschalten des Geräts das Problem nicht beseitigt, wenden Sie sich bitte an ein Yamaha Service-Center. VERSION MISMATCH! E00-10 Die Kombination aus der Firmware dieses Geräts Aktualisieren Sie die Firmware auf kompatible und der Dante-Firmware ist falsch.
  • Seite 26 Problembehandlung SYNC-Meldungen Meldung ID * Beschreibung Mögliche Lösung NORMAL Normale Funktion – – – SYNCHRONIZATION Es wird aktuell die Synchronität innerhalb des Warten Sie, bis das Hochfahren bzw. die Dante-Netzwerks hergestellt. Synchronisation abgeschlossen ist. Es kann etwa 45 Sekunden dauern, bis dieser Vorgang abgeschlossen ist.
  • Seite 27: Technische Daten

    Übersprechen @ 1 kHz –100 dB , benachbarte INPUT/OUTPUT-Kanäle, Input Gain = Min. Abmessungen (BxHxT) Rio3224-D2: 480 mm x 220 mm x 367,5 mm, 13,5 kg und Nettogewicht Rio1608-D2: 480 mm x 132 mm x 367,5 mm, 9,6 kg Leistungsbedarf...
  • Seite 28: Eigenschaften Der Analogeingänge

    * In diesen technischen Daten entspricht 0 dBu = 0,775 Vrms. Eigenschaften der digitalen Ein-/Ausgänge (I/O) Anschlüsse formate Datenlänge Pegel Audio Anschlusstyp 32-Kan. (Rio3224-D2 zu anderen Geräten) 24-Kan. (Andere Geräte zum Rio3224-D2) Primär/Sekundär Dante 24-Bit oder 32-Bit 1000Base-T etherCON Cat5e 16-Kan. (Rio1608-D2 zu anderen Geräten) 8-Kan.
  • Seite 29: Abmessungen

    * Der Inhalt dieses Benutzerhandbuchs gilt für die neuesten Technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.
  • Seite 31 Valletta Road, Mosta MST9010, Malta JAFZA-16, Office 512, P.O.Box 17328, Tel: +356-2133-2093 Jebel Ali FZE, Dubai, UAE Tel: +971-4-801-1500 PA50 Head Office/Manufacturer: Yamaha Corporation 10-1, Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650, Japan (For European Countries) Importer: Yamaha Music Europe GmbH Siemensstrasse 22-34, 25462 Rellingen, Germany...
  • Seite 32 Yamaha Pro Audio global website http://www.yamahaproaudio.com/ Yamaha Downloads http://download.yamaha.com/ Manual Development Group © 2017 Yamaha Corporation Published 12/2017 IPES-A0 ZW39220...
