Bedienungsanleitung
Technische Beschreibung

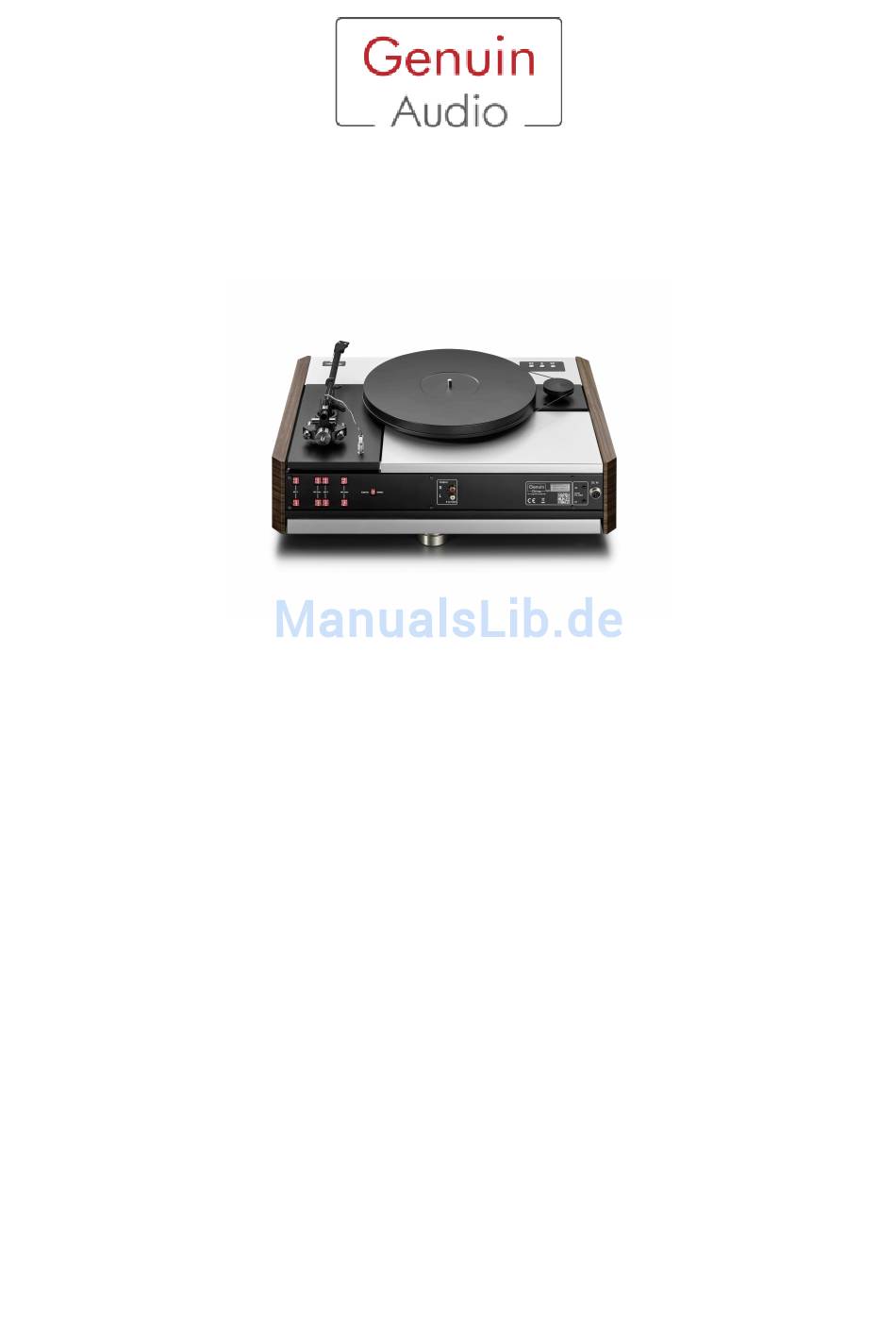

Pearl
Integrierter Phono-Vorverstärker im Laufwerk Drive
Lieferumfang
Der Phono-Vorverstärker Pearl ist ein integrierter Bestandteil des Genuin Audio-Laufwerks Drive.
Er ermöglicht die Verwendung von Tonabnehmersystemen der Prinzipien Moving Magnet (MM) und
Moving Coil (MC), letztgenannte auch in der Variante „High Output".
Anschluss
Bitte folgen Sie den Informationen in der Bedienungsanleitung des Laufwerks Drive um dieses
mitsamt des Phono-Vorverstärkers Pearl in Betrieb zu nehmen. Der Pearl kann mit jedem Cinch/RCA-
Line-Eingang eines handelsüblichen Vor- oder Vollverstärkers verbunden werden.
An die Ausgangsbuchsen des Pearl (im Drive) lassen sich Kabel mit einer Länge von bis zu 4 Metern
anschließen, da wegen des niedrigen Ausgangswiderstandes von weniger als 50 Ohm große
Interaktionen zwischen Kabelkapazität und Ausgangswiderstand zu vernachlässigen sind.
Trotzdem sollte die Kabelkapazität unter 150 pF/m liegen.
Eine zusätzliche Erdungsleitung ist nicht notwendig.
Einstellungen
Über die Schiebeschalter links auf der Rückseite des Drive können umfangreiche Einstellungen
getätigt werden. Durch Veränderungen von Eingangswiderstand, Verstärkung und Kapazität (nur
MM) ist es möglich, den Pearl perfekt an die verwendeten Tonabnehmersysteme und individuellen
Vorlieben des Hörers anpassen.
Sie können alle Schalter während des laufenden Betriebs verstellen - mit einer wichtigen Ausnahme:
dem MM/MC-Schalter!
Werbung
Inhaltszusammenfassung für Genuin Audio Pearl
- Seite 1 Phono-Vorverstärkers Pearl in Betrieb zu nehmen. Der Pearl kann mit jedem Cinch/RCA- Line-Eingang eines handelsüblichen Vor- oder Vollverstärkers verbunden werden. An die Ausgangsbuchsen des Pearl (im Drive) lassen sich Kabel mit einer Länge von bis zu 4 Metern anschließen, da wegen des niedrigen Ausgangswiderstandes von weniger als 50 Ohm große Interaktionen zwischen Kabelkapazität und Ausgangswiderstand zu vernachlässigen sind.
- Seite 2 Zeit regulieren die internen Servoverstärker die Ausgangs-Gleichspannung auf 0 Volt aus. Erst dann den Lautstärkeregler wieder öffnen. MM/MC Der Phonovorverstärker Pearl arbeitet bei der Benutzung von MC-Systemen immer im symmetrischen (balanced) Verstärkungsmodus, bei der Benutzung von MM-Systemen immer im asymmetrischen (unbalanced) Verstärkungsmodus. Die Umschaltung erfolgt via Switch MM/MC.
- Seite 3 Verstärkung MC Die Schiebeschalter MC Gain verändern die Verstärkung der MC-Stufe. Die Gesamtverstärkung des Phonovorverstärkers Pearl ist immer die Summe aus MC- und MM-Verstärkung. Bei nicht betätigten Schaltern beträgt die MC-Verstärkung 20 dB. Schalter 1 betätigt 22 dB Schalter 2 betätigt 24 dB Schalter 3 betätigt...
