TAPO-FIX 67 F Gebrauchsanleitung

Gebrauchsanleitung Geräte-Tische
Geräte-Tisch 67 F
Geräte-Tisch 800 F
Geräte-Tisch 1000 F

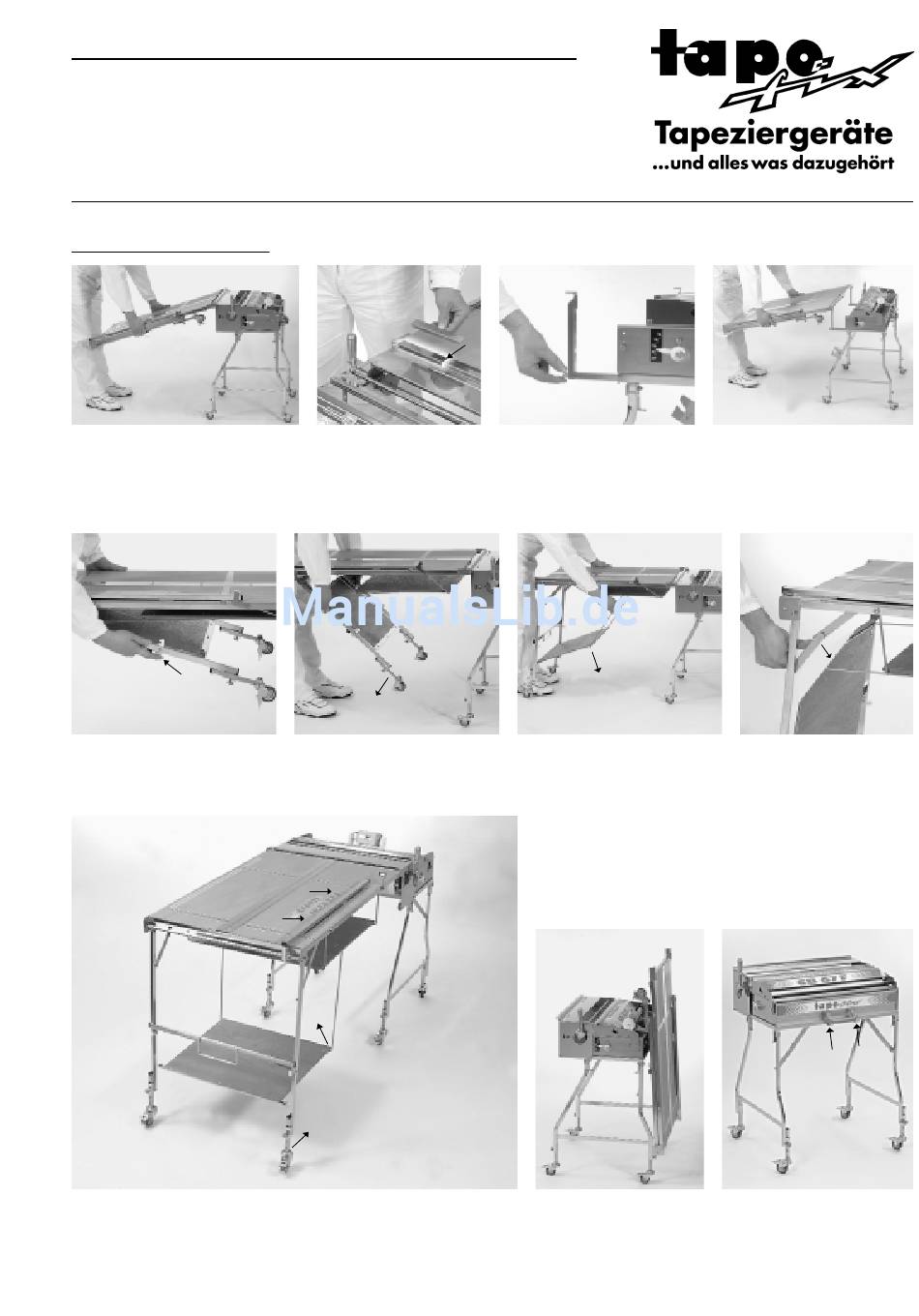

1. Aufbauen /Abbauen
1.1. Kleistergerät CB 67 F, CB 800 F
und CB 70 mit Untergestell:
Geräte-Tisch von unten an den
Tischanschlag des Kleister-
gerätes einhängen.
1.4. Arretierung der Beine auf beiden Seiten durch Ziehen lösen,
Beine ausschwenken und aufstellen.
1.7. Abbauen
a) Anschlag auf die Seite der Halteklammer schieben.
b) Untere Ablagefläche senkrecht stellen (siehe 1.5).
c) Beine nach oben schwenken bis die Arretierung für
die Beine einrastet (siehe 1.4).
d) Geräte-Tisch nach unten ausschwenken (siehe 1.1).
für tapo-fix Kleistergerät CB 67 F, CB 67
und CB 70 mit Untergestell
für tapo-fix Kleistergerät CB 75 F, CB 75,
CB 800 F und CB 800
für tapo-fix Kleistergerät CB 1000 F und CB 1000
1.2. Bei Kleistergeräten
CB 67 und CB 800
(nicht fahrbar) muss
zuvor das Ausgleichs-
stück (Pos. 146)
angebracht werden.
a)
b)
c)
1.3. Kleistergerät CB 75 F und CB 1000 F
Kunststoffstopfen aus den Rahmenenden entfernen und
die beim Geräte-Tisch mitgelieferten Aufnahmewinkel bis zum
Anschlag einstecken und Rändelmutter festziehen.
Dann Geräte-Tisch von unten einhängen.
1.5. Untere Ablagefläche in die
waagerechte Lage bringen.
CB Meterzähler am
Kleistergerät anbauen.
1.8. Transport am Kleistergerät
Für den mühelosen Transport sind die fahrbaren
Kleistergeräte mit Halterungen ausgestattet, an denen
der Geräte-Tisch eingehängt werden kann.
1.6. Verstrebung an den
Beinen arretieren –
fertig.
