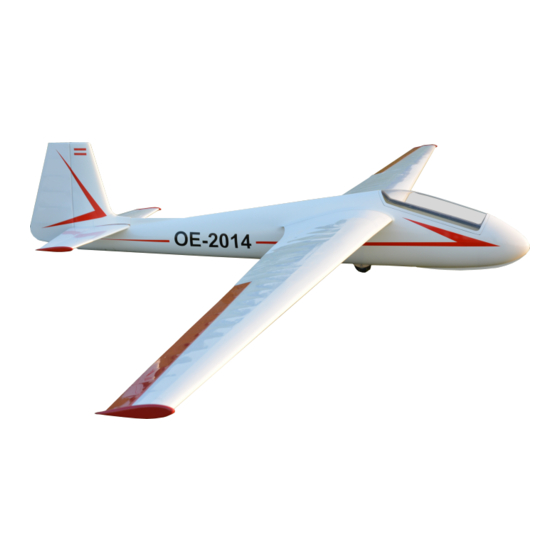

Mucha Standard SZD 22

Konstruktions und Aufbauanleitung

Inhaltszusammenfassung für flugmodelle Mucha Standard SZD 22

Seite 2 Sehr geehrte Modellbauer! Vielen Dank, dass Sie sich für ein Modell aus dem Hause AR-Flugmodelle entschieden haben. Mit diesem Bausatz halten Sie ein hochwertiges Produkt, made in Austria, in Händen. Alle unsere Bau- sätze werden nach der Produktion sorgfälltig einer Qualitätskontrolle unterzogen. Sollte dennoch ein- mal ein Teil zu beanstanden bzw.
Seite 3 Nachdem Sie sämtliches Werkzeug bereitgelegt haben kann es nun losgehen! Technische Daten Mucha Standard SZD-22 Maßstab: 1:3 Spannweite: 5.000mm Rumpflänge: 2.300mm Flächeninhalt: 157 dm2 Profil: GÖ 549 Abfluggewicht: ab 9.500g Flächenbelastung: 57 g/dm2 © 2016 by AR-Flugmodelle - all rights reserved...
Seite 4 Baubrett und verkleben Sie anschließend die Rippen H2 bis H8 wie dargestellt. Nun die Höhenruderanschlagsleiste H9 auf die Zapfen der Rippen aufstecken und verkleben. Achten Sie auf einen geraden, fluchtenden Sitz. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 5 So wie auf der letzten Seite beschrieben, verfahren Sie nun auch mit der rechten Seite des Höhenleitwerkes. Positionieren Sie jetzt die beiden Teile des Höhenleitwerkes auf dem Baubrett zueinander, so wie auf der Zeichnung dargestellt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 6 (diese werden später nach dem Trocknen der Klebestellen plan abgeschliffen). Die CFK Leiste verkleben Sie danach mittels Cyan oder Epoxy. Verklebung CFK Leiste mit Cyanacrylat oder Epoxy Verklebung mit Weißleim Nun die Füllblöcke H17 wie dargestellt mit den Rippen und dem Holm verkleben. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 7 Im nächsten Schritt werden die Hilfsnasenleisten H10 mit den Rippen verklebt. Wenden Sie jetzt das Höhenleitwerk und setzen die Servomontageplatten H20 wie gezeigt ein und verkleben diese. ACHTUNG: Die Rippenfüßchen noch nicht abtrennen! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 8 Nun das Höhenleitwerk wieder wenden, für den Einbau der beiden HLW Servos. Je nach persönlichen Vorlieben, können Sie hier Servoeinbaurahmen verwenden, die Servos mit Schrumpfschlauch verkleben, etc. Zum Einsatz kommen 16mm Metallgetriebe-Servos. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 9 Baubrett aufstellen können. Die Zentrierstifte werden planeben abgetrennt! Verschleifen Sie jetzt den Block H17 auf die Rippenkontur wie gezeigt und ebenso die Hilfsnasenleiste. Im nächsten Schritt erfolgt die Verklebung der Beplankungsteile H19 © 2016 by AR-Flugmodelle - all rights reserved...
Seite 10 Wenden Sie nun das Höhenleitwerk und entfernen alle Füßchen. Ebenso wie auf der anderen Seite wird nun der Block H17 und die Hilfsnasenleiste auf Kontur verschliffen. Jetzt die Beplankungsteile H18 verkleben. ..und danach die Nasenleisten H11 wie gezeigt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 11 Verschleifen Sie nun die Nasenleisten auf Profil. Im nächsten Schritt werden die Endleisten H21 auf die Endrippen geklebt. ACHTUNG: Vor dem Verkleben, sollten diese schon tropfenförmig verschliffen werden. Fertiges Höhenleitwerk! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 12 Baubrett und verkleben Sie anschließend die Rippen H26 bis H33 wie dargestellt. Verkleben Sie sechs Stück vom Teil H34 zu einem Block. Diesen verkleben Sie anschließend wie dargestellt zwischen Rippe H26 und H27. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 14 Wenden Sie nun das Höhenruder und entfernen Sie die Stellfüßchen. Nun erfolgt ebenfalls die Verklebung der Beplankungsteile H36 und H37, ..der Endleiste H35, © 2016 by AR-Flugmodelle - all rights reserved...
Seite 15 Block und verkleben diesen wie gezeigt mit dem Höhenruder. Desweiteren kleben Sie das Höhenruderhorn in den entsprechenden Schlitz. TIPP: Sie können alternativ erst das Höhenruder verschleifen und anschließend das Ruderhorn einkleben. Nun wird das gesamte Höhenruder wie dargestellt verschliffen! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 16 Aufbau Seitenruder Verkleben Sie die Teile S4 und S5 miteinander wie abgebildet. Nach Trocknung der Teile entfernen Sie nun wie abgebildet den Steg. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 17 TIP: Fixieren Sie die Hülsen im ersten Schritt nur mit einem kleinen Tropfen mittelflüssigen Cyanacrylat! Danach ziehen Sie den Scharnierstab wieder heraus und verkleben dann die Hülsen kraftschlüssig. So beugen Sie einer unabsichtlichen Verklebung des Scharnierstabes mit den Hülsen vor! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 18 Sie die 5 Teile S16 und S16A zu einem Block. Achten Sie auf eine fluchtende Ausrichtung der Teile. Jetzt setzen Sie wie abgebildet den CFK Anlenkungsteil S17 bis zum Anschlag ein, und verkleben diesen kraftschlüssig. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 19 Block anliegt. Der Anlenkungshebel S17 muß wie dargestellt in die Ausnehmungen im Seiteruderholm ragen. Nun positionieren Sie die Rippen S10 bis S15 so wie gezeigt auf dem Holm und verkleben diese im rechten Winkel. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 20 Im nächsten Schritt wird der Beplankungsteil S20 wie dargestellt mit dem Holm und den Rippen verklebt. Nun die Seitenruder- Endleiste S18 verkleben. … und ebenso die Rippenaufleimer S19. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 21 S20, die Endleiste S18 und die Rippen- aufleimer S19 verkleben. Am oberen Ende des Seitenruders verkleben Sie nun die Endrippe S21 wie gezeigt. Verschleifen Sie nun im letzten Schritt das gesamte Seitenleitwerk wie dargestellt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 22 Möglicherweise müssen Sie die Spitze der Nasenleiste etwas abschleifen, damit das Leitwerk genau hineinpasst. TIP: Mitte Beplankung = Mitte Rumpfnaht Ebenso bohren Sie die beiden Bohrungen wie dargestellt durch den Rumpf. (für die Kabeldurchführung) (für die Befestigungsschraube) © 2016 by AR-Flugmodelle - all rights reserved...
Seite 23 Der Rumpf sollte nun so wie in den beiden Bildern ersichtlich aussehen. Kleben Sie die beiden Teile H40a und H40b wie gezeigt zusammen und kleben Sie danach die M6-Einklebemutter H41 in das vorhandene Loch. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 24 Nun wird die Holzscheibe RS1 am Rumpfboden festgeklebt. Die genaue Position entnehmen Sie bitte dem Bauplan. Verkleben Sie die Befestigungsscheibe gut mit dem Rumpf. Hier wir später die Spornlasche angeschraubt! Das Maß entnehmen Sie bitte dem beiliegenden Bauplan! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 25 Achtung: Die CFK Laschen werden von hinten durchgesteckt und verklebt! 12mm Kleben Sie nun die Anschlagleiste in den Rumpf 12 mm tief von der Hinterkante ein. Achten Sie auf eine gerade und winkelige Ausrichtung! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 26 Nun wird die Halterung für den Seitenruderservo wie dargestellt aufgebaut. Anschließend setzen Sie den Servo für das Seitenruder wie gezeigt ein und verschrauben diesen. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 27 Loch Ø 3 mm ca. 15 mm tief nach und kleben den CFK-Stift RS2 ein. Dieser muss 4mm aus dem Rumpf herausragen! Die Bohrung soll mittig in der Seitenruderanschlagleiste sein. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 28 Der Dämpfer RS3 wird mit Ø 3 mm komplett durchgebohrt (oben und unten) und auf den CFK-Stift aufgesetzt. Anschließend wird die M3-Senkschraube durch die Lasche und den Dämpfer gesteckt und mit der M3-Sicherungsmutter angeschraubt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 29 In die gezeigten Löcher werden nun die beiden Messing-Führungsrohre R11 eingeklebt. Nehmen Sie hierzu die Tragfläche zu Hilfe, um die richtige Position der Rohre sicherzustellen. Info: Die Tragflächensteckung ist „schwimmend“ ausgeführt, sprich ohne Kontakt zum Rumpf ! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 30 Rumpf heraus. Die genau Position ist am Bauplan eingezeichnet (der Abstand zwischen der Vorderkante des Ausschnittes und der Rumpfspitze beträgt 600mm) Kleben Sie nun den Radschacht wie dargestellt in den Rumpf ein. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 31 Spantes variiert dadurch ganz wenig und ist deswegen nicht milimetergenau angegeben. Die Position ist am Bauplan ersichtlich. Im Anschluss setzen Sie das Rad R7 ein und befestigen dieses mit der M4-Gewinde- stange R8 und den Muttern R9. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 32 Teile K2 und K3 in die entsprechenden Ausschnitte, legen diese plan am Rumpf an und und verkleben diese mit K1. TIP: Geben Sie Frischhaltefolie zwischen Holz und Rumpf um eine Verklebung zu vermeiden. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 33 Zuletzt werden die Teile K6 und K7 eingelegt und verklebt. Der fertige Haubenrahmen wird nun so verschliffen, dass dieser umlaufend ca. 1 mm kleiner ist als der Rumpf. Zuletzt wird auf den fertig verschliffenen Rahmen die Kabinenhaube aufgeklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 34 Anschließend müssen aus den beiliegenden Kieferleisten die beiden Holme hergestellt werden. Es empfiehlt sich, an den Stößen eine Schäftung vorzunehmen, um eine stabile Verklebung zu gewährleisten. Danach werden die Holme wie dargestellt mit den Verkastungsteilen verklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 35 An den beiden Enden müssen die Holme einen Überstand von 3 mm vorweisen. An der Längskante ergibt sich automatisch eine 1mm-Stufe. Hier wird später die CFK-Leiste eingeklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 36 Teile T1-T3 (siehe 1. Seite). Danach wird die Verkastung wie dargestellt verleimt. Nun wird die CFK-Leiste mit dem Holm verklebt (Epoxydharz); die verbleibende Restlänge wird mit einer Balsaleiste (1mm) aufgefüllt. Die Streifen wer- den aus der beiliegenden 1mm-Balsaplatte heraus- geschnitten. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 38 T9, welche stirnseitig auf den Holm geschoben wird, gefolgt von den Teilen T8A und T8B, T9A und T10. Im nächsten Schritt werden die weiteren Rippen wie dargestellt in die entsprechenden Schlitze im Holm gesteckt, rechtwinkelig ausgerichtet und verklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 39 Verlauf oben und unten einen kleinen Überstand vorweist. Dieser wird später auf die Rippenkontur verschliffen. Nun wird der Hilfsholm T35 aus den 5x3mm Kieferleisten hergestellt und in die entsprechenden Ausnehmungen der Rippen geklebt. (Es empfiehlt sich auch hier eine Schäftung an den Stoßstellen.) © 2016 by AR-Flugmodelle - all rights reserved...
Seite 40 Im Anschluss wird die Hilfsnasen- leiste T34a an der Oberseite auf die Rippenkontur geschliffen. Nun werden die Beplankungsteile T40A bis C zu einem ganzen- Beplankungsteil verklebt und wie dargestellt auf die Tragfläche geklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 41 Jetzt wird Beplankungsteil T41 verklebt. Im nächsten Schritt werden die elektrischen Störklappen an die vorgesehene Position ge- klebt. Hierzu müssen die entsprechenden Rip- pen ausgeschnitten werden (der Ausschnitt ist auf den entsprechenden Rippen bereits ange- deutet) © 2016 by AR-Flugmodelle - all rights reserved...
Seite 44 Drehen Sie nun die Tragfläche um und entfernen Sie die Stellfüßchen. Jetzt werden die Servokabel eingezogen und die beiden Zentrierstifte T38 wie dargestellt eingeklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 45 Im nächsten Schritt werden die drei Beplankungsteile T40a-un- ten bis T40c-unten, so wie schon auf der Oberseite, zu einem ganzen Beplankungsteil verklebt und danach wie dargestellt an der Tragfläche angebracht. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 46 Jetzt die Endleisten T36A und T36B anbringen. Danach wie dargestellt den Beplankungsteil T41. Nun werden die Querruderanschlagsleisten T46A und T46B wie gezeigt eingeklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 47 Im Anschluss werden die Füllklötze T46C in die entsprechenden Zwischenräume eingeklebt (dort wo sich die Schlitz für die Querruderscharniere in der Anschlagsleiste befinden) Jetzt wird das Servobrett wie ersichtlich eingebaut. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 48 Befestigen Sie jetzt die Endleisten T37 wie gezeigt. Die untere Endleiste T37 wird bündig mit der Anschlagsleiste ausgerichtet Nun die Knotenverbinder T44 verkleben © 2016 by AR-Flugmodelle - all rights reserved...
Seite 51 Jetzt wird die gesamte Nasenleiste profiltreu verschliffen. Im nächsten Schritte den Randbogen so wie gezeigt verschleifen und am Flächenende verkleben. Fertige Tragfläche! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 52 ACHTUNG: Das zweite Querruder wird spiegelbild- lich aufgebaut !! Nun erfolgt die Verklebung der Endleiste. Diese wird aus den Teilen Q15 und Q16 hergestellt und an die Rippenenden geklebt (siehe auch Quer- schnittsdarstellung am Plan) © 2016 by AR-Flugmodelle - all rights reserved...
Seite 53 Rippen aufgeklebt. Ebenso der Aufleimerteil Q17o (ohne Schlitz) mittig Nun wenden Sie das Querruder und entfernen alle Stellfüßchen. Jetzt wird das CFK Verstärkungsrohr Q19 in die entsprechenden Ausnehmungen der Rippen ge- klebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 54 Querruderholmverstär- kung, welche aus den Teilen Q18A und Q18B zusammengeklebt wird. Diese wird im Anschluß an den Querruderholm geklebt. Achten Sie bei der Verklebung auf eine De- ckungsgleiche Lage der Scharnier- schlitze. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 55 Danach wird das gesamte Querru- der wie dargestellt verschliffen. Zuletzt wird das Ruderhorn wie ge- zeigt in den dafür vorgesehenen Schlitz des Rippenaufleimers Q17u eingeklebt. Fertiges Querruder! © 2016 by AR-Flugmodelle - all rights reserved...
Seite 56 Breite und Höhe in den Rumpf ein. Nun wird einer der beiden Magnete ca. 5mm oberhalb der Nasenleiste in den Rumpfausschnitt geklebt und einer der beiden Sperrholzringe darüber geklebt. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 57 Nasenleiste ab und stellen dieses an den Magneten an. Das Holzstück wird beidseitig an die Rumpfkontur ange- passt. Anschliessend das Holzstück mit einem Tropfen dickflüssigen CA-Kleber oder Epoxydharz an den Magneten ankleben. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 58 Tropfen eingedicktes Epoxydharz auf die Kontaktflächen der Holzklötze auftragen und dann die Abdeckung darüberstülpen. Achten Sie dar- auf, daß kein Klebstoff zwischen Rumpf bzw. HLW und Holzklötze kommt. Eventuell ein Stück Frischhaltefolie beilegen. © 2016 by AR-Flugmodelle - all rights reserved...
Seite 60: Das Einfliegen
● Es empfiehlt sich eine Differenzierung auf den Querrudern ● Seitenruder und Querruder können je nach Fluggewohnheiten zusammengemischt werden. Die Ruderausschläge können schrittweise erhöht werden, je nach persönlichem Empfinden. Das AR-Flugmodelle Team wünscht Ihnen beim Bauen und Fliegen viel Spaß und Erfolg! Roman Fraisl Andreas Ursprunger...
