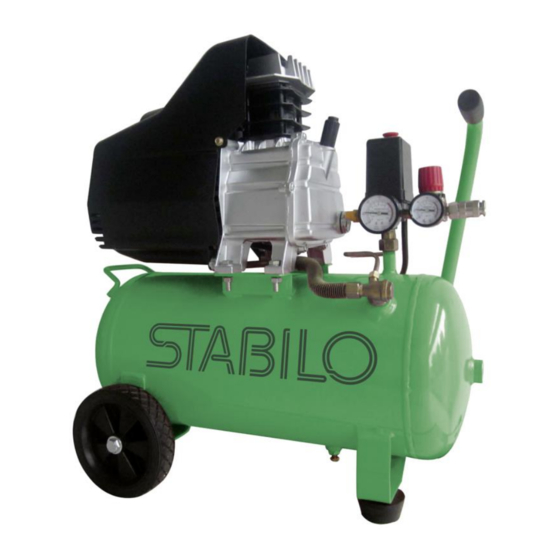

- Seite 1 Version: N2 KOMPRESSOR STABILO 200/8/24 ARTIKEL-NR. 24201 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 15.10.2015...
-
Seite 2: Inhaltsverzeichnis
24201 – Kompressor Stabilo 200/08/24 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 3-1 Generelle Anforderungen ..........................5 4 BEDIENUNG ............................7 4-1 Betrieb bei niedrigen Temperaturen ......................9 5 WARTUNG ............................ -
Seite 3: Sicherheitshinweise
24201 – Kompressor Stabilo 200/08/24 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Bestimmungsgemäße Verwendung
24201 – Kompressor Stabilo 200/08/24 Trennen Sie den Kompressor nach Beendigung der Arbeit bzw. vor Einstellungs- und Wartungsarbeiten von der Steckdose! Lassen Sie die Maschine niemals unbeaufsichtigt arbeiten. Warten Sie bis die Maschine vollständig gestoppt hat. Arbeiten Sie niemals wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen, Medikamente oder sonstigen Rauschmitteln stehen! ... -
Seite 5: Montage & Aufbau
24201 – Kompressor Stabilo 200/08/24 MONTAGE & AUFBAU GENERELLE ANFORDERUNGEN Um einen einwandfreien und zuverlässigen betrieb von rotierenden und schlagenden Druckluftwerkzeugen wie z.B. Schlagschrauber, Tacker oder Nagler usw. zu gewährleisten, muss die Druckluft zwingend über einen Öler oder eine Wartungseinheit (beide nicht im Lieferumfang enthalten) gefiltert bzw. - Seite 6 24201 – Kompressor Stabilo 200/08/24 Stellen Sie den Kompressor auf einen ebenen, dem Gewicht der Maschine entsprechenden Untergrund. Achten Sie darauf, dass der Kompressor niemals auf einem Untergrund steht, dessen Neigung höher als 10° Grad ist! Stellen Sie den Kompressor (um eine gute Lüftung zu gewährleisten) mindestens 100 cm von jeder Wand bzw.
-
Seite 7: Bedienung
24201 – Kompressor Stabilo 200/08/24 Achten Sie darauf, dass der Ein-/Ausschalter des Kompressors auf Aus (0) gestellt ist. Überprüfen Sie den Ölstand anhand des Schauglases (beachten Sie die Markierung) und füllen Sie gegebenenfalls neues Öl nach (siehe Kapitel 4-4). - Seite 8 24201 – Kompressor Stabilo 200/08/24 Sperren Sie den Druckschalter mit Hilfe der Rändelscheibe. Drücken Sie anschließend den Knauf wieder nach unten in dessen Ursprungsposition. Senkt sich der Druck wieder auf den Mindestdruck (üblicherweise beim Absenken um 2 bar, d.h. in diesem Fall auf 6 bar), startet der Druckwächter erneut mit dem Aufbau des Drucks auf den Maximaldruck (8 bar) und hält dann an.
-
Seite 9: Betrieb Bei Niedrigen Temperaturen
24201 – Kompressor Stabilo 200/08/24 Der Kompressor verfügt über einen Temperaturschutz, dieser schaltet die Maschine automatisch ab, wenn der Motor überhitzt. Schalten Sie in diesem Fall den Ein-/Ausschalter auf die Position “0“ (Aus) und warten Sie 5-10 Minuten, damit der Motor abkühlt. Schalten Sie danach die Maschine wieder an. -
Seite 10: Wechseln/Reinigen Des Ansaugfilters
24201 – Kompressor Stabilo 200/08/24 WECHSELN/REINIGEN DES ANSAUGFILTERS Tauschen Sie das Filterelement nach den ca. ersten 50 Betriebstunden aus. Um das Filterelement zu tauschen, drehen Sie dieses GEGEN den Uhrzeigersinn heraus und drehen Sie den neuen Filter ein. -
Seite 11: Prüfen Des Rückschlagventils
24201 – Kompressor Stabilo 200/08/24 Schrauben Sie hierzu den Ölauslassstopfen heraus, und lassen Sie das alte Öl vollständig in einen geeigneten Behälter abfließen. Schrauben Sie anschließend den Stopfen wieder rein. Füllen Sie ein für Kompressoren geeignetes ein, bis der ideale Ölstand (siehe Schauglas) erreicht wurde. -
Seite 12: Fehlerbehebung
24201 – Kompressor Stabilo 200/08/24 FEHLERBEHEBUNG PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG Druck aus Behälter ablassen, bis Behälterdruck ist größer als der Druckschalter automatisch Einschaltdruck einschaltet Kompressor läuft beim Stromzufuhr von einem Einschalten nicht an Stromversorgung fehlerhaft Fachmann prüfen lassen Druckschalter von einem... -
Seite 13: Entsorgung
24201 – Kompressor Stabilo 200/08/24 ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 14: Explosionszeichnung
24201 – Kompressor Stabilo 200/08/24 EXPLOSIONSZEICHNUNG SEITE 14 VON 16... -
Seite 15: Teileliste
24201 – Kompressor Stabilo 200/08/24 TEILELISTE BEZEICHNUNG BEZEICHNUNG Bolzenschraube Bolzenschraube Federscheibe Unterlegscheibe Zylinderkopf Federscheibe Rohrkrümmer Mutter Zylinderkopfdichtung Stoßdämpfer Ventilplatte (komplett) Gehäuseabdeckung Ventil-Pin Bolzenschraube Ventil-Zunge Schraube Zylinder Schnellkupplung Kolbenring Manometer 40 Kolben Manometer 50 Kolben-Pin Druckschalter (Regulator) Federring Verbindungsstück Verbindungsstange Druckregler... -
Seite 16: Ce- Konformitätserklärung
24201 – Kompressor Stabilo 200/08/24 CE- KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
