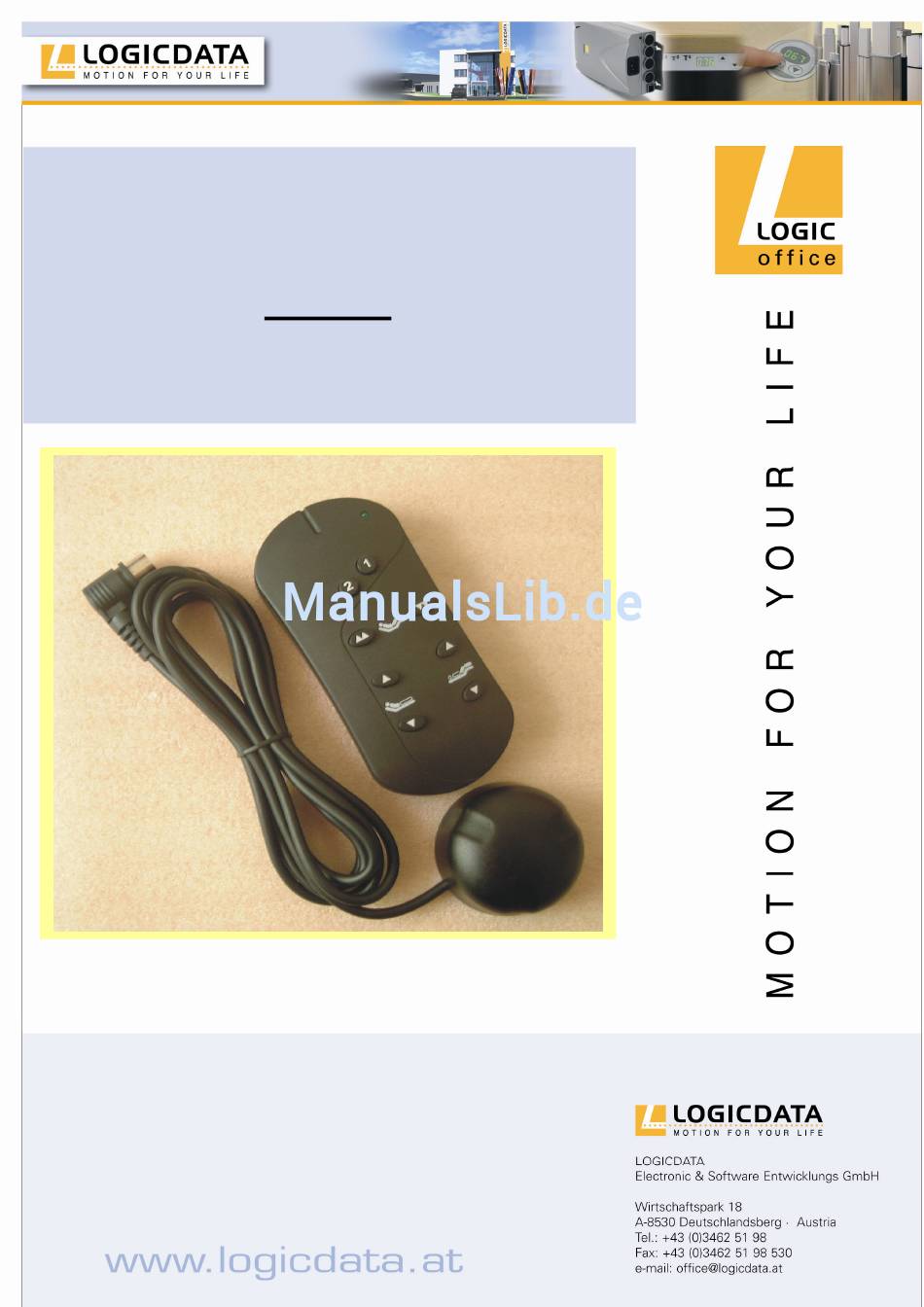

Bedienungsanleitung
DD-SET
Rev 2 – 08/2007
Irrtümer und technische Änderungen sind vorbehalten.
LOGICDATA übernimmt keinerlei Haftung bei Fehlbedienung
oder nicht bestimmungsgemäßem Gebrauch der Produkte.
LOGICDATA wird zum Zeitpunkt der Lieferung defekte Produkte im
Rahmen der Garantiebestimmungen ersetzen bzw. reparieren.
Darüberhinaus übernimmt LOGICDATA keine Haftung.
Bei Fragen und speziellen Kundenwünschen wenden Sie sich bitte
direkt an LOGICDATA.
©2007 LOGICDATA
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Logic Data Systems DD-SET

  • Seite 1 Bedienungsanleitung DD-SET Rev 2 – 08/2007 Irrtümer und technische Änderungen sind vorbehalten. LOGICDATA übernimmt keinerlei Haftung bei Fehlbedienung oder nicht bestimmungsgemäßem Gebrauch der Produkte. LOGICDATA wird zum Zeitpunkt der Lieferung defekte Produkte im Rahmen der Garantiebestimmungen ersetzen bzw. reparieren. Darüberhinaus übernimmt LOGICDATA keine Haftung.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ....................... 2 Sicherheit ......................3 Merkmale und Funktionen ................... 4 Installation und Inbetriebnahme ................4 Einlegen der Batterien in den Sender............4 Installation des Empfängers ................. 5 Bedienung ......................6 IR-Sender..................... 6 Empfänger....................7 Antrieb Auf ....................7 Antrieb Ab ....................

  • Seite 3: Sicherheit

    1 Sicherheit Die Sicherheitshinweise sind unbedingt zu beachten! Wird das System unsachgemäß betrieben, können Gefahren für Personen und Sachgegenstände entstehen! • Dieses System darf nicht im Krankenhausbereich eingesetzt werden. • Das Öffnen oder der Austausch der elektrischen Einrichtungen darf nur vom Elektrofachpersonal im Sinne der BGV A2 durchgeführt werden.

  • Seite 4: Merkmale Und Funktionen

    1 Merkmale und Funktionen Mit dem IR – System kann ein 2-motoriges Bettenantriebssystem gesteuert werden. Die beiden Antriebe können einzeln oder gleichzeitig angesteuert werden. Mit Hilfe zweier Tasten ist eine Kanalwahl durchführbar, damit können zwei getrennte Antriebssysteme gesteuert werden. 2 Installation und Inbetriebnahme 2.1 Einlegen der Batterien in den Sender Nehmen Sie den Batteriefachdeckel ab.

  • Seite 5: Installation Des Empfängers

    Lebensdauer der Batterien Wenn die Fernbedienung nicht mehr ordnungsgemäß funktioniert, müssen beide Batterien ausgetauscht werden. Alte Batterien führen Sie bitte der Problemstoffsammlung zu. Hinweise zu den Batterien Um mögliche Schäden durch auslaufende oder korrodierende Batterien zu vermeiden, beachten Sie bitte folgende Hinweise: Achten Sie darauf, die Batterien richtig einzulegen.

  • Seite 6: Bedienung

    3 Bedienung 3.1 IR-Sender Vorderseite: Betriebs-LED Kanalwahltast Alle Motoren Alle Motoren Kopfteil Fußte Seite 6 von 12...

  • Seite 7: Empfänger

    3.2 Empfänger Kanalwahlschalter Kabel zum Kanal 1 Kanal 2 Notabsenkung Antrieb Für folgende Funktionen gilt: Wird eine Taste gedrückt, blinkt die LED. 3.3 Antrieb Auf Mit dieser Funktion kann ein einzelner Antrieb nach oben gefahren werden. Drücken Sie eine der Tasten mit einem Pfeil nach oben. z.B.

  • Seite 8: Alle Antriebe Auf

    3.5 Alle Antriebe Auf Mit dieser Funktion können alle Antriebe gleichzeitig nach oben gefahren werden. Drücken Sie Alle Antriebe fahren nach oben, solange die Taste gedrückt wird, oder bis die Endposition erreicht wird. Erreicht ein Antrieb seine Endposition, fahren die anderen Antriebe weiter, bis sie ihre Endposition erreicht haben.

  • Seite 9: Am Sender

    4.1 Am Sender Mit den beiden Tasten kann der Kanal ausgewählt werden. Einstellen von Kanal 1: Drücken Sie und halten Sie diese Taste für ca. 5 Sekunden gedrückt Damit ist Kanal 1 ausgewählt. Einstellen von Kanal 2: Drücken Sie und halten Sie diese Taste für ca. 5 Sekunden gedrückt Damit ist Kanal 2 ausgewählt.

  • Seite 10: Notabsenkung

    5 Notabsenkung Mit dieser Funktion können alle Motoren langsam nach unten gefahren werden. Bringen Sie den Schalter am Empfänger in die rechte Position. Die Antriebe beginnen langsam in die untere Endposition zu fahren. Achtung: Funktioniert nur, wenn keine Netzspannung vorhanden ist, und eine Batterie an den Antrieb angeschlossen ist! Seite 10 von 12...

  • Seite 11: Anhang

    6 Anhang 6.1 Störungsbehebung Fehler Ursache Behebung Antriebe System nicht Netzkabel funktionieren nicht eingesteckt einstecken Empfänger nicht Empfänger eingesteckt einstecken Schlechter Stecker richtig Steckkontakt einstecken Kanal falsch Kanalwahlschalter eingestellt. in die richtige Position bringen Antrieb defekt Wenden Sie sich an den Kundendienst Empfänger defekt Empfänger...

  • Seite 12: Wasserschutz, Reinigung

    6.2 Wasserschutz, Reinigung • Der Sender und der Empfänger dürfen nur mit einem trockenen oder leicht befeuchteten Tuch gereinigt werden. Personengefährdung! • Es darf keine Flüssigkeit in die Steckverbindungen gelangen Personengefährdung! 6.3 Technische Daten Siehe Datenblatt 7 Herstellerangaben LOGICDATA Tel.: +43 (0)3462 5198 0 Electronic &...
