Inhaltszusammenfassung für Isidor Outdoorsauna

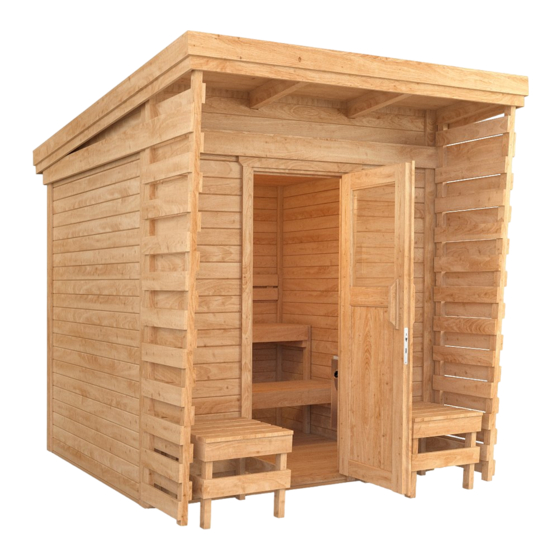

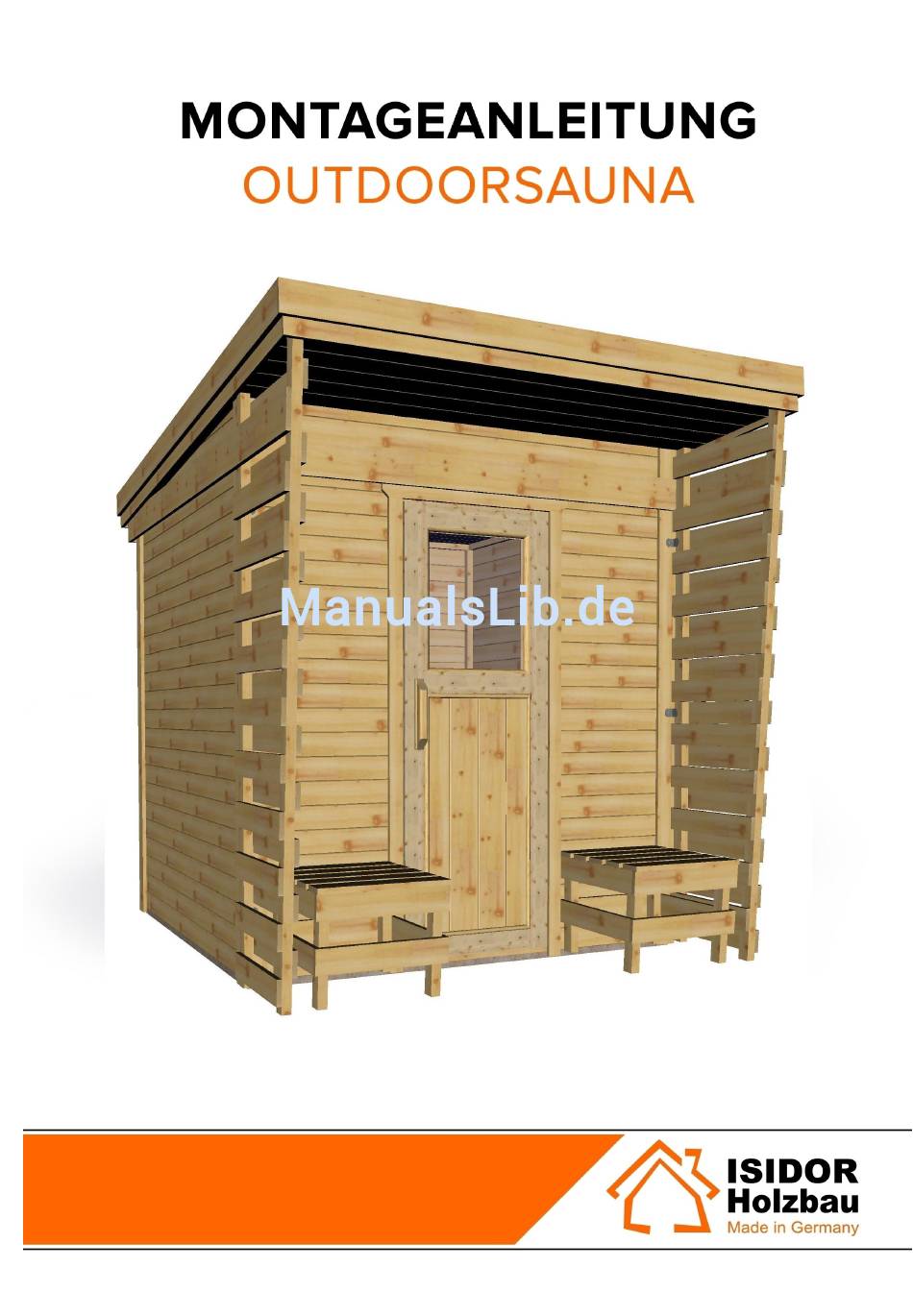

- Seite 1 Stand: Februar 2015...
- Seite 2 Hersteller: Isidor GmbH & Co.KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800-5474367 E-Mail: service@isidor-gmbh.de...
- Seite 3 Bauteile vormontiert 1298 1x Tür Scheibe 1296 inkl. (1311) 1 x Schloß (785) 3 x Scharnier (764) 2 x Griff (527) 1296 Griffe nicht vormontiert, bitte mit je 2x V008 - 4 x 70mm befestigen 1298 Türverkleidung ID Code Anzahl Bauteile Maße in mm Brett...
- Seite 4 Bauteile Wandbauteile ID Code Anzahl Bauteile Maße in mm Riegel 1281 2020 Kantholz 1282 2100 Brett 1283 2120 Brett 1284 2120 Bohle (2xFalz) 1285 2004 Technische Änderungen vorbehalten!
- Seite 5 Bauteile Wandbauteile, mit Türöffnung ID Code Anzahl Bauteile Maße in mm Riegel 1281 2020 Kantholz 1282 2100 Brett 1283 2120 Brett 1284 2120 Bohle (2xFalz) 1285 2004 Bohle (1xFalz) 1286 Bohle (1xFalz) 1327 Technische Änderungen vorbehalten!
- Seite 6 Bauteile Dach ID Code Anzahl Bauteile Maße in mm Bohle (nur Feder) 1287 1984 Bohle 1288 1984 Bohle (nur Nut) 1289 1984 Kantholz (2x45°) 1290 2104 Brett 1291 2000 Brett 1292 2142 Brett 1293 2180 Brett (1x86°) 1330 2826 ID Code Anzahl Bauteile Maße in mm...
- Seite 7 Bauteile Pultdach ID Code Anzahl Bauteile Maße in mm Brett 1328 2264 Brett 1329 2950 Bohle (2xFalz) 1285 2004 Schalung 1331 2220 Schalung 1332 2220 Brett (1x86°) 1333 Brett (1x86°) 1334 Brett 1335 2264 Brett 1336 2988 Brett 1337 2188 Brett 1338 2226...
- Seite 8 Bauteile Veranda Anzahl Bauteile ID Code Maße in mm Brett (1x86°) 1345 Brett (1x86°) 1346 Brett (1x86°) 1347 Brett (1x86°) 1348 Brett (1x86°) 1349 Brett (1x86°) 1350 Brett (1x86°) 1351 Brett (1x86°) 1352 Brett (1x86°) 1353 Brett (1x86°) 1354 Brett (1x86°) 1355 Brett (1x86°) 1356...
- Seite 9 Bauteile Sitzbänke Rückenlehne ID Code Anzahl Bauteile Maße in mm Riegel Brett Riegel 1253 Brett 1313 1900 Riegel 1314 Riegel 1315 Riegel 1316 Riegel 1317 Brett 1318 Brett 1319 1394 Brett 1320 1394 Brett 1321 Brett 1322 1900 Technische Änderungen vorbehalten!
- Seite 10 Befestigungsmittel V035 - 10,0 x 90 mm V049 - 10,5 x 2,5 x 30 mm V003 - 6,0 x 120 mm V004 - 5,0 x 80 mm V008 - 4,0 x 70 mm V010 - 4,0 x 50 mm V013 - 3,5 x 40 mm V015 - 4,0 x 16 mm V099 - 6,0 x 80 mm V106 - 5,0 x 35 mm...
- Seite 11 Fundamentriegel montieren Bei Verwendung des Holzfußbodens (optional), bitte die Montageanleitung des Fußbodens beachten! Überprüfung der Rechtwinklichkeit: Messen der Diagonalen ------> a = b Verankerung im Fundament (mit Dübel) 2x V008 - 4,0 x 70 mm 2x V008 - 4,0 x 70 mm...
- Seite 12 Eckpfosten und 1. Reihe montieren 2x V003 - 6,0 x 120 mm je 2x V010 - 4,0 x 50 mm 2x V003 - 6,0 x 120 mm je 2x V010 - 4,0 x 50 mm je 2x V003 - 6,0 x 120 mm 2x V003 - 6,0 x 120 mm je 2x V010 - 4,0 x 50 mm je 2x V010 - 4,0 x 50 mm...
- Seite 13 Saunawände aufbauen Alle Saunawandbohlen bis zum Pfostenende montieren und verschrauben je 40x V010 - 4,0 x 50 mm je 40x V010 - 4,0 x 50 mm je 40x V010 - 4,0 x 50 mm je 40x V010 - 4,0 x 50 mm...
- Seite 14 Detail: Ringanker montieren je Seite 4x V008 - 4,0 x 70 mm je Eckverbindung 1290 je Seite 2x V008 - 4,0 x 70 mm je Seite 4x V008 - 4,0 x 70 mm 4x V008 - 4,0 x 70 mm je Eckverbindung 1285 2x V008 - 4,0 x 70 mm...
- Seite 15 Blendbretter montieren bündig! je Bauteil 1283 7x V013 - 3,5 x 40 mm je Bauteil 1283 7x V013 - 3,5 x 40 mm je Bauteil 1284 4x V013 - 3,5 x 40 mm je Bauteil 1283 7x V013 - 3,5 x 40 mm je Bauteil 1284 4x V013 - 3,5 x 40 mm...
- Seite 16 Aufbau der Dachfläche je Bohle 2x V008 - 4,0 x 70 mm je Bohle (ca. 2 cm vom Rand der Bohle ansetzen und leicht schräg nach außen, 2x V008 - 4,0 x 70 mm in den Ringanker schrauben) (ca. 2 cm vom Rand der Bohle ansetzen und leicht schräg nach außen, a = b in den Ringanker schrauben) Doppelfederseite zeigt nach vorne!
-
Seite 17: Tür Montieren
Tür montieren Türelement von innen in die Öffnung stellen, lot- und waagerecht ausrichten und festschrauben 16x V013 - 3,5 x 40 mm 19x V013 - 3,5 x 40 mm 1294 1298 1298 Innenansicht Außenansicht... - Seite 18 seitliche Auflager für kurze Sitzbank *) Saunaofen optional! Bei Verwendung des Holzfußbodens, vor dem Einbau der Sitzbänke die Fußbodendielen verlegen!!! Seitenansicht 2x V004 - 5,0 x 80 mm 2x V110 - 6,0 x 80 mm 3x V004 - 5,0 x 80 mm 1316 1315 Hitzeschutzplatte...
- Seite 19 seitliche Auflager für Sitzbank Seitenansicht 2x V004 - 5,0 x 80 mm 2x V004 - 5,0 x 80 mm Lüftungslöcher herstellen 1316 1317 je Bauteil 1317 2x V110 - 6,0 x 80 mm 1315 1317 3x V004 - 5,0 x 80 mm 2x V004 - 5,0 x 80 mm...
- Seite 20 seitliche Auflager für Sitzbank Seitenansicht 1316 je 2x V004 - 5,0 x 80 mm 1315 je 2x V110 - 6,0 x 80 mm 1315 1317 3x V004 - 5,0 x 80 mm 2x V004 - 5,0 x 80 mm...
- Seite 21 Sitzbänke; Sitzauflagen zusammenbauen 50 80 80 50 1313 1319 1322 1320 1313 1319 1322 1320 1313 1319 je Bauteil 1321 je Bauteil 1321 10x V013 - 3,5 x 40 mm 10x V013 - 3,5 x 40 mm je Winkelverbindung je Winkelverbindung 8x V015 - 4,0 x 16 mm 8x V015 - 4,0 x 16 mm...
- Seite 22 Rahmen der Sitzflächen auflegen und montieren und Sitzauflagen einlegen 2x V013 - 3,5 x 40 mm 2x V013 - 3,5 x 40 mm 2x V035 - 10,0 x 90 mm mit 2x V049 1x V013 - 3,5 x 40 mm Bauteile mit d=10mm durchbohren...
- Seite 23 Rückenlehnen montieren 1313 1313 12x V013 - 3,5 x 40 mm 3x V010 - 4,0 x 50 mm...
- Seite 24 Pultdach - Rahmen montieren Draufsicht je 2x V010 - 4,0 x 50 mm 1x V008 - 4,0 x 70 mm je 2x V010 - 4,0 x 50 mm 2020 1x V008 - 4,0 x 70 mm je Winkelverbindung 8x V106 - 5,0 x 35 mm...
- Seite 25 unteren Blendrahmen montieren 4x V013 - 3,5 x 40 mm 4x V013 - 3,5 x 40 mm 180° bündig! 4x V010 - 4,0 x 50 mm 4x V010 - 4,0 x 50 mm 6x V010 - 4,0 x 50 mm 6x V010 - 4,0 x 50 mm Bauteil 1291 mit je 4x V013 - 3,4 x 40 mm fixieren und dann Bauteil 1293 mit 6 x V010 - 4,0 x 50 mm montieren...
- Seite 26 Pultdachgrundkonstruktion montieren Draufsicht Mittelsparren die Schrauben schräg in den Balken reinschrauben 4x V010 - 4,0 x 50 mm Mittelsparren 4x V004 - 5,0 x 80 mm 1338 Draufsicht je Winkelverbindung 8x V106 - 5,0 x 35 mm 4x V010 - 4,0 x 50 mm...
- Seite 27 Pultdachgrundkonstruktion montieren Außensparren 8x V010 - 4,0 x 50 mm 4x V010 - 4,0 x 50 mm 4x V099 - 6,0 x 80 mm Außensparren 4x V099 - 6,0 x 80 mm 180° 4x V010 - 4,0 x 50 mm 8x V010 - 4,0 x 50 mm...
- Seite 28 Pultdachplatten montieren Leiste 5 mm höher stehen lassen 8x V010 - 4,0 x 50 mm pro Platte 12x V010 - 4,0 x 50 mm 8x V010 - 4,0 x 50 mm 8x V010 - 4,0 x 50 mm...
- Seite 29 Dachbahnen verlegen Traufkante je Auflagebrett 4x V010 - 4,0 x 50 mm Verlegung der Dachbahn: - Oberfläche muss sauber und staubfrei sein - Beginnen Sie mit dem Verkleben der Dachbahn an der unteren Traufkante - Überlappung ca. 8 cm...
- Seite 30 Anbau der Veranda 4x V013 - 3,5 x 40 mm je 4x V013 - 3,5 x 40 mm je 4x V013 - 3,5 x 40 mm 1x V008 - 4,0 x 70 mm 1x V008 - 4,0 x 70 mm 4x V013 - 3,5 x 40 mm 3x V086 mit je 2x V105 - 4,0 x 16mm...
- Seite 31 Verandahocker zusammen bauen je Brett 4x V010 - 4,0 x 50 mm je Brett 4x V010 - 4,0 x 50 mm Bretter gleichmäßig verteilen! ca. 10mm Überstand an der Vorderseite...
- Seite 32 Lüftungsgitter an der Rückseite montieren Lüftungsgitter von unten an die Sparren anschrauben 8 x V015 - 4,0 x 16 mm...
- Seite 33 Vordachverkleidung montieren je Sparren 10 x V010 - 4,0 x 50 mm je Sparren 10 x V010 - 4,0 x 50 mm Lüftungsgitter zu einem ca. 5 cm breiten Streifen schneiden! Lüftungsgitter dann einseitig in die Nut schieben und von unten an die Sparren schrauben! 8 x V015 - 4,0 x 16 mm...
- Seite 34 Montageanleitung Holzfußboden* , wärmegedämmt *) optional...
- Seite 35 Bauteile, Befestigungsmittel, Zubehör V011 - 4,0 x 40 mm 16 x 1471 1470...
- Seite 36 Traglatten, Dämmung und Dampfsperre verlegen* *Nach dem Verlegen der Dampfsperre mit dem Aufbau der Saunakabine fortfahren, die Fußbodendielen erst vor der Montage der Sitzbänke verlegen !!! Dämmplatten zuschneiden und zwischen die Lattung legen Im Türbereich, mittlere Traglatte um 15 mm kürzen !!! Alufolie (1470) auslegen, an den Rändern überlappen und antackern Alle Stöße und Tackerstellen mit Alu-Klebeband (1471) abkleben !!! Alufolie auf den Traglatten antackern...
- Seite 37 Fußbodendielen verlegen Achtung! Zusätzlich Anfangs- und Endbrett von oben in die Traglatten schrauben ! je Brett 5 x V011 - 4,0 x 40 mm Zur Vorderwand und zu den Seiten ca. 3-5 mm Luft lassen !!! je Brett 5 x V011 - 4,0 x 40 mm Achtung! Schräg durch die Feder in die Traglatten schrauben ! Anfangsbrett Schraube V011 - 4,0 x 40 mm...
