Luminea NX-2455-675 Kurzanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser LED-Lampe. Die LED-Lampe
taucht Ihr Zuhause in harmonisches Licht und reagiert auf
Bewegungen und Lichtverhältnisse verzögerungsfrei und
automatisch.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihre LED-Lampe optimal einsetzen können.
Lieferumfang

LED-Lampe

Montagematerial (4 Schrauben)

Bedienungsanleitung
Technische Daten
AC 110 – 240 V, 50/60 Hz
Eingangsspannung
Eingangsleistung 180 W
Raumbeleuchtung > 3 bis 2000 Lux (frei wählbar)
Zeitverzögerung 10 Sekunden ± 3 Sekunden
Nennleistung 10 W (100 Stück SMD-LEDs)
Entdeckungsreichweite 360°
Sensor-Reichweite 1 m bis 8 m (Radius)
5,8 GHz CW-Radar,
HF—System
ISM-Bandbreite
Übertragungsleistung < 0,2 mW
Montagehöhe 2 bis 4 m
Leistungsbedarf Ca. 0,9 W
Erfassungsgeschwindig-
0,6 bis 1,5 m/s
keit
Helligkeit 750 lm
Farbtemperatur 4500 K
Beleuchtungswinkel 120°
Farbwiedergabe > 85 Ra
Gewichteter
10 kWh/1000 Std.
Energieverbrauch
Nennlebensdauer 50.000 Stunden
Zahl der Schaltzyklen bis
100.000
zum vorzeitigen Ausfall
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

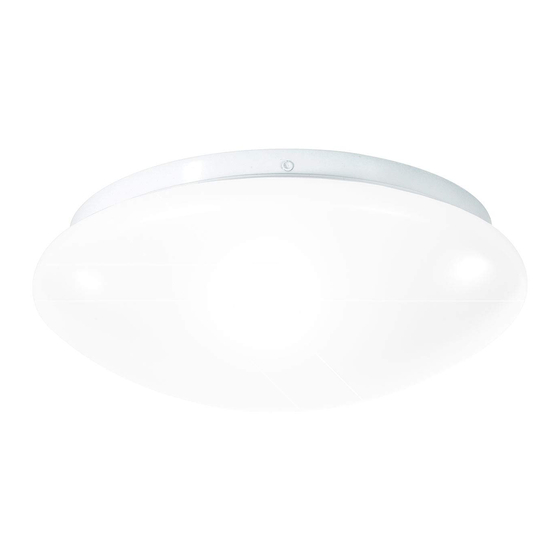

High-Power LED Lampe
mit Radar-Bewegungsmelder, 10 W
Sekunden bis zum
Erreichen von 60% des 1 Sek.
vollen Lichtstroms
Helligkeit am Ende der
90%
Nennlebensdauer
Zündzeit 0,5 Sek.
Farbkonsistenz < 6 SDCM
Bemessungs-
70 cd
Spitzenlichtstärke
Abessungen (ØxH) 26 x 9 cm
Gewicht 458 g
Funktionsweise
Der Bewegungsmelder sendet hochfrequente
elektromagnetische Wellen aus und reagiert auf Veränderungen
der von Gegenständen reflektierten Wellen.
Wichtige Hinweise zur Montage

Schalten Sie die Stromversorgung bzw. die Anschlussleitung
spannungsfrei, bevor Sie die Lampe montieren! Verwenden
Sie ausschließlich Zubehörteile, die mit dem Produkt
mitgeliefert werden!

Falls Sie über keine Erfahrung mit Montagearbeiten
verfügen, lassen Sie die Montage von einem Fachmann
vornehmen.

Nehmen Sie die Montage nicht alleine vor. Bitten Sie eine
zweite Person um Hilfe.
 Achten Sie darauf, dass an der gewählten Bohrstelle keine
Leitungen oder Rohre verlaufen. Dies kann zu Verletzungen
oder Umgebungsschäden führen!
Montage
1. Schalten Sie den Strom aus.
Bedienungsanleitung – Seite 1
2. Entfernen Sie die Schrauben aus dem Lampenschirm, um
diesen abzunehmen.
3. Führen Sie die Kabel durch die Gummiisolation (muss
eventuell durchstochen werden) und durch die
Plastikschlaufe zu den Anschlüssen.
4. Schließen Sie die Kabel korrekt an: Das blaue Kabel in den
mit N (Null) markierten Anschluss, das braune Kabel in den
mit L (Phase) markierten Anschluss. Schrauben Sie die
Drähte im Anschlussgehäuse fest.
5. Schrauben Sie die Lampenbasis an die gewünschte Stelle
mithilfe der Öffnungen in der Basis (müssen eventuell
durchstoßen werden).
6. Wenn die Lampenbasis installiert ist, setzen Sie den
Lampenschirm wieder auf die Lampenbasis.
Distanz, Zeiteinstellung und Lichtstärke
Drehregler Funktion
Reichweitenregler: Damit können
Sie die Sensibilität des
Sensibilität (SENS)
Bewegungsmelders einstellen
© REV2 – 20.02.2017 – FR//SK
NX-2455-675
