Verwandte Anleitungen für Jay-tech Hunter
Inhaltszusammenfassung für Jay-tech Hunter
-
Seite 2: Inhaltsverzeichnis
INHALT EINFÜHRUNG ......................1 VORDERANSICHT DER FRONTABDECKUNG.............1 RÜ CKANSICHT DER FRONTABDECKUNG ............1 TESTMODUS: SCHNITTSTELLE DES FOTOMODUS ..........2 TESTMODUS: SCHNITTSTELLE DES VIDEOMODUS ........2 TESTMODUS: SCHNITTSTELLE DES FOTO-UND-VIDEO-MODUS ....2 SCHNELLSTART ......................3 OBERSTE MENÜEBENE ...................5 EINSTELLUNGSMENÜ ....................7 MENÜ IM FOTOMODUS ...................10 MENÜ IM VIDEOMODUS ..................10 USB-VERBINDUNG ....................12 REFERENZDATEN ZU SPEICHERKARTEN ............13 REFERENZDATEN ZUR BATTERIELAUFZEIT ............14... -
Seite 3: Einführung

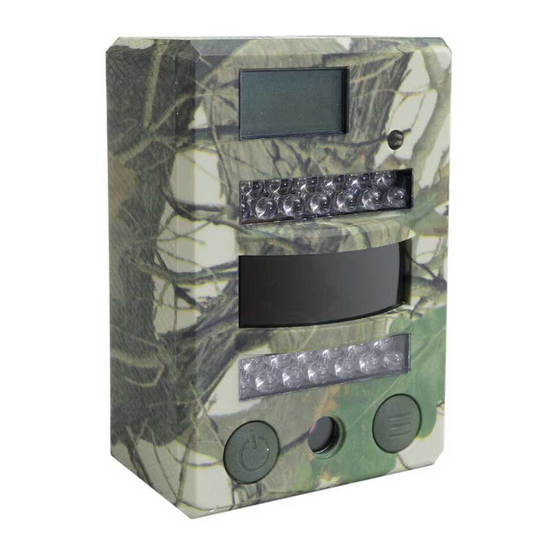

EINFÜHRUNG VORDERANSICHT DER FRONTABDECKUNG LCD-Bildschirm Lichtsensor / -anzeige IR-LEDs PIR-Sensor IR-LEDs Menü- / Ein-/Aus- / OK-Taste Navigationstaste Kameraobjektiv RÜCKANSICHT DER FRONTABDECKUNG USB-Anschluss Keine Funktion bei diesem Modell microSD-Kartensteckplatz Batteriefach (4 AA-Batterien) HK-2.8C DE/1501.V01... -
Seite 4: Testmodus: Schnittstelle Des Fotomodus
TESTMODUS: SCHNITTSTELLE DES FOTOMODUS Stunde/Minute/Sekunde Symbol des Fotomodus Fotoauflösung - Anzahl bei Mehrfachaufnahme 0001: Die Dateinummer des aktuellen Fotos oder Videos 9998: Die je nach den Einstellungen geschätzte verfügbare Anzahl Foto- oder Videodateien TESTMODUS: SCHNITTSTELLE DES VIDEOMODUS Symbol des Videomodus Videogröße - Bildwiederholfrequenz Batteriestand... -
Seite 5: Schnellstart
SCHNELLSTART 1. Batterien und Speicherkarten installieren Ö ffnen Sie die hintere Abdeckung und installieren Sie die microSD-Karte und legen Sie 4 AA-Batterien ein. HINWEIS: Vor dem Installieren oder Entfernen der Speicherkarte muss die Kamera ausgeschaltet werden. Andernfalls können die auf der Speicherkarte abgelegten Dateien verlorengehen oder beschädigt werden. -
Seite 6: Einstellungsmenü Aufrufen
Foto und Video aufnehmen (im Foto-und-Video-Modus macht die Kamera zunächst ein Foto und startet dann die Videoaufnahme). Drücken Sie zum Beenden der Videoaufnahme noch einmal 4. Einstellungsmenü aufrufen Drücken Sie im Testmodus zum Aufrufen des Menüs . Nun dient Navigation und der Bestätigung. -
Seite 7: Oberste Menüebene
OBERSTE MENÜEBENE Drücken Sie im Testmodus zum Aufrufen des Menüs . Nun dient Navigation und der Bestätigung. Standard- Symbol Name Beschreibungen einstellung Die Kamerakennung besteht aus insgesamt 4 Ziffern oder Buchstaben. Nach Festlegung der Kennung wird diese auf dem Stempel von Bild- und Videodateien angezeigt. - Seite 8 1. Drücken Sie zum Aufrufen des Foto-und-Video-Modus und ein Foto-und-Video-Symbol mit OK-Zeichen ) erscheint unten rechts in der Schnittstelle. 2. Halten Sie 3 Sekunden lang gedrückt, wenn Foto-und- Video-Modus (Aus) Sie zur Schnittstelle des Testmodus zurückkehren möchten. 3. Drücken Sie zur Aufnahme eines Fotos und zum Starten der Videoaufnahme .
-
Seite 9: Einstellungsmenü
EINSTELLUNGSMENÜ Standard- Symbol Name Beschreibungen einstellung Nicht Foto Nicht zutreffend zutreffend Nicht Video Nicht zutreffend zutreffend Die Kamera arbeitet während der Start- und Endzeit. 1. Drücken Sie zum Aufrufen des Menüs zur Auswahl dieses Elements 2. Drücken Sie zum Aufrufen der Einstellung Timer Wählen Sie mit „ON (Ein)“... - Seite 10 Die Kamera nimmt bei Erkennung einer Bewegung entsprechend dem voreingestellten Zeitintervall automatisch ein Foto auf bzw. startet die Videoaufnahme. 1. Drücken Sie zum Aufrufen des Menüs zur Auswahl dieses Elements Verzögerte 2. Drücken Sie zum Aufrufen der Einstellung Auslösung (Aus) Wählen Sie mit „ON (Ein)“...
- Seite 11 PIR ist der Sensor, der Temperaturänderungen oder die Körpertemperatur eines beweglichen Objekts erkennt. Es wird dringend empfohlen, die Empfindlichkeit auf „High (Hoch)“ eingestellt zu PIR- lassen. Hoch Empfindlichkeit Drücken Sie zum Aufrufen der Einstellung Wählen Sie mit „High (Hoch)“, „Middle (Mittel)“...
-
Seite 12: Menü Im Fotomodus
MENÜ IM FOTOMODUS Standard- Symbol Name Beschreibungen einstellung Diese Funktion dient der Einstellung der Fotogröße. Die Optionen sind 8MP (3264 x 2448) / 5MP (2592 x 1944) / 2MP (1920 x 1080). Fotogröße 1. Drücken Sie zum Aufrufen der Einstellung 2. - Seite 13 Diese Funktion dient der Einstellung der Videolänge. Die Optionen reichen von 5 bis 60 Sekunden. 1. Drücken Sie zum Aufrufen der Einstellung Videolänge 2. Wählen Sie mit die gewünschte Videolänge, drücken Sie zum Bestätigen der Einstellung Diese Funktion dient der Einstellung der Videobildwiederholfrequenz.
-
Seite 14: Usb-Verbindung
USB-VERBINDUNG 1. Wenn die Kamera abgeschaltet ist und keine Batterien eingelegt sind, schließen Sie die Kamera per USB-Kabel am Computer an. Halten Sie lang gedrückt und folgende Symbole erscheinen am Bildschirm. Wählen Sie das gewünschte Element, drücken Sie zum Aufrufen 2. -
Seite 15: Referenzdaten Zu Speicherkarten
REFERENZDATEN ZU SPEICHERKARTEN Die nachstehende Tabelle zeigt die geschätzte Anzahl Fotos sowie die geschätzte Videoaufnahmedauer entsprechend unterschiedlichen Speicherkartenkapazitäten und Kameraeinstellungen. Fotos (Anzahl) 1 GB 2 GB 4 GB 8 GB 16 GB 32 GB 1645 3195 6197 12401 23786 50146 1244 2356 4453... -
Seite 16: Referenzdaten Zur Batterielaufzeit
REFERENZDATEN ZUR BATTERIELAUFZEIT Die nachstehende Tabelle zeigt die geschätzte Batterielaufzeit entsprechend unterschiedlichen Speicherkartenkapazitäten und Kameraeinstellungen. Testbedingungen: - LCD-Bildschirm: Aus - PIR-Auto-Betriebsmodus: Ein - 4 AA-Batterien Foto IR-LEDs eingeschaltet IR-LEDs ausgeschaltet 100 Fotos/Tag 26 Tage 100 Fotos/Tag 51 Tage 100 Fotos/Tag 24 Tage 100 Fotos/Tag 48 Tage... -
Seite 17: Technische Daten
TECHNISCHE DATEN VIDEO / FOTO Videodateiformat Videokomprimierung MPEG4 Videoauflösung 720P (1280 x 720) / VGA (640 x 480) / QVGA (320 x 240) Videobildwiederholfrequenz 15 Bilder/s / 30 Bilder/s Videolänge 5 bis 60 Sekunden Fotodateiformat JPEG Fotogröße 8MP (3264 x 2448) / 5MP (2560 x 1920) / 2MP (1920 x 1080) Mehrfachaufnahme Ja (1 bis 7 Fotos pro Auslösung) Foto: Kamerakennung / Batteriestand / Mondphase /... - Seite 18 PIR-Empfindlichkeit Hoch / normal / gering (High (Hoch) wird dringend empfohlen) Audioaufnahme mit Video Stromquelle 4 AA-Batterien Verbindung USB 2.0 Speicher microSD-Karte (1 GB bis 32 GB / Klasse 4 und schneller) Display schwarz/weiß OSD-Sprache Englisch Sensortyp PIR (Passiv-Infrarot) PIR-Sensorreichweite Max.
-
Seite 19: Eg-Konformitätserklärung
SERVICE-ABWICKLUNG Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Mo - Do von 8.00 Uhr bis 17.00 Uhr...
