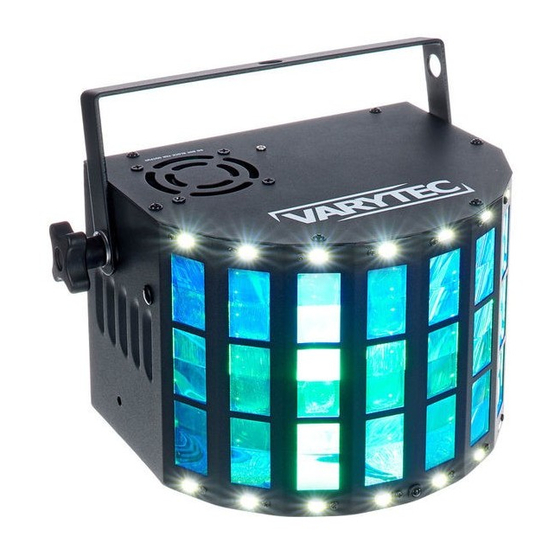

Varytec LED Derby ST Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
LED Derby ST

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varytec LED Derby ST

Inhaltszusammenfassung für Varytec LED Derby ST

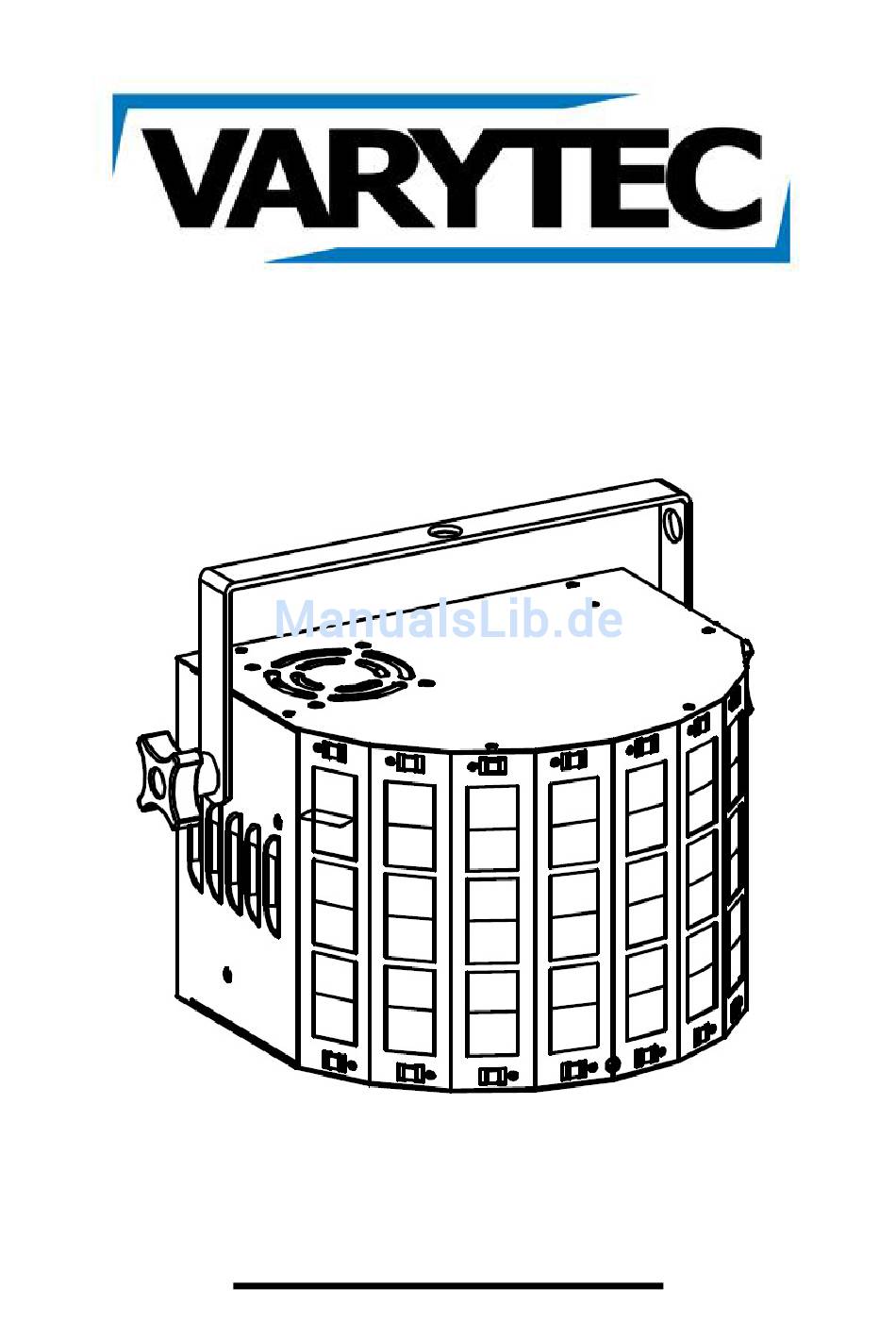

  • Seite 1 Bedienungsanleitung LED Derby ST...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. DMX Verbindungen ......................... 8 4.3.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise  Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen.  Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes.  Das Gerät darf nur von ausgebildeten Fachkräften repariert werden.  Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Bestimmungsgemäße Verwendung Des Geräts

    2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht.

  • Seite 5: Überkopfbefestigung

    2.1.1. Überkopfbefestigung Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen. Die Aufhängevorrichtungen des Gerätes müssen so gebaut und bemessen sein, dass sie eine Stunde lang das Zehnfache der Nutzlast tragen können, ohne dass dadurch eine dauerhafte schädliche Verformung entsteht.
  • Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.

  • Seite 7: Einleitung

    3. Einleitung Vielen Dank für den Kauf des LED Derby ST. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Produktübersicht 1. Öse für Safety 2. Mikrofon 3.

  • Seite 8: Verbindungen

    4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor.

  • Seite 9: Bedienung

    5. Bedienung Drücken Sie MENU um ins erste Menü zu gelangen und benutzen Sie UP/DOWN um das gewünschte Untermenü anzuwählen. Um das Untermenü zu öffnen, müssen Sie ENTER drücken, auch hier können Sie wieder mit UP/DOWN den gewünschten Menüpunkt anwählen und mit ENTER bestätigen. Drücken Sie MENU um die Einstellungen zu speichern.

  • Seite 10: Fernbedienung

    5.2. Fernbedienung Ein-/Ausschalten Durch Drücken dieser Taste wird der Automatikmodus aktiviert, es wird eine zufällige Show abgespielt. Durch Drücken dieser Taste wird der Sound-to-Light Modus aktiviert, es wird eine zufällige Show abgespielt. Durch Drücken dieser Taste wird das Automatikprogramm aktiviert. Durch Drücken dieser Taste wird das Stroboprogramm aktiviert.

  • Seite 11: Dmx Tabelle

    6. DMX Tabelle 6.1. DMX Modus 1(1 Kanal) Kanal Wert von Wert bis Funktion Keine Funktion Show Automatikprogramm Stroboprogramm Show im Sound-to-Light Modus Automatikprogramm im Sound-to-Light Modus Stroboprogramm im Sound-to-Light Modus 6.2. DMX Modus 2 (4 Kanäle) Kanal Wert von Wert bis Funktion Keine Funktion...
  • Seite 12 Strobo Pattern 9 langsam – schnell Strobo Pattern 10 langsam – schnell Strobo Pattern 11 langsam – schnell Strobo Pattern 12 langsam – schnell Strobo Pattern 13 langsam – schnell Strobo Pattern 14 langsam – schnell Strobo Pattern 15 langsam – schnell Strobo Pattern 16 langsam –...

  • Seite 13: Technische Daten

    7. Technische Daten Stromversorgung Spannung AC 100-240 V; 50/60 Hz Stromaufnahme max. 28 W Lichtquelle LM Typ LED Einzelfarben Farbspektrum RGBW Leistung 20 W Anzahl Leistung 4 x 3W (je 1x rot, grün, blau, weiß) 16 x 0,5 W Strobo LED weiß Anschlüsse Strom in Strom out...
  • Seite 14 14 / 16...
  • Seite 15 15 / 16...
  • Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
