Inhaltszusammenfassung für backustic Compound 100 aktiv

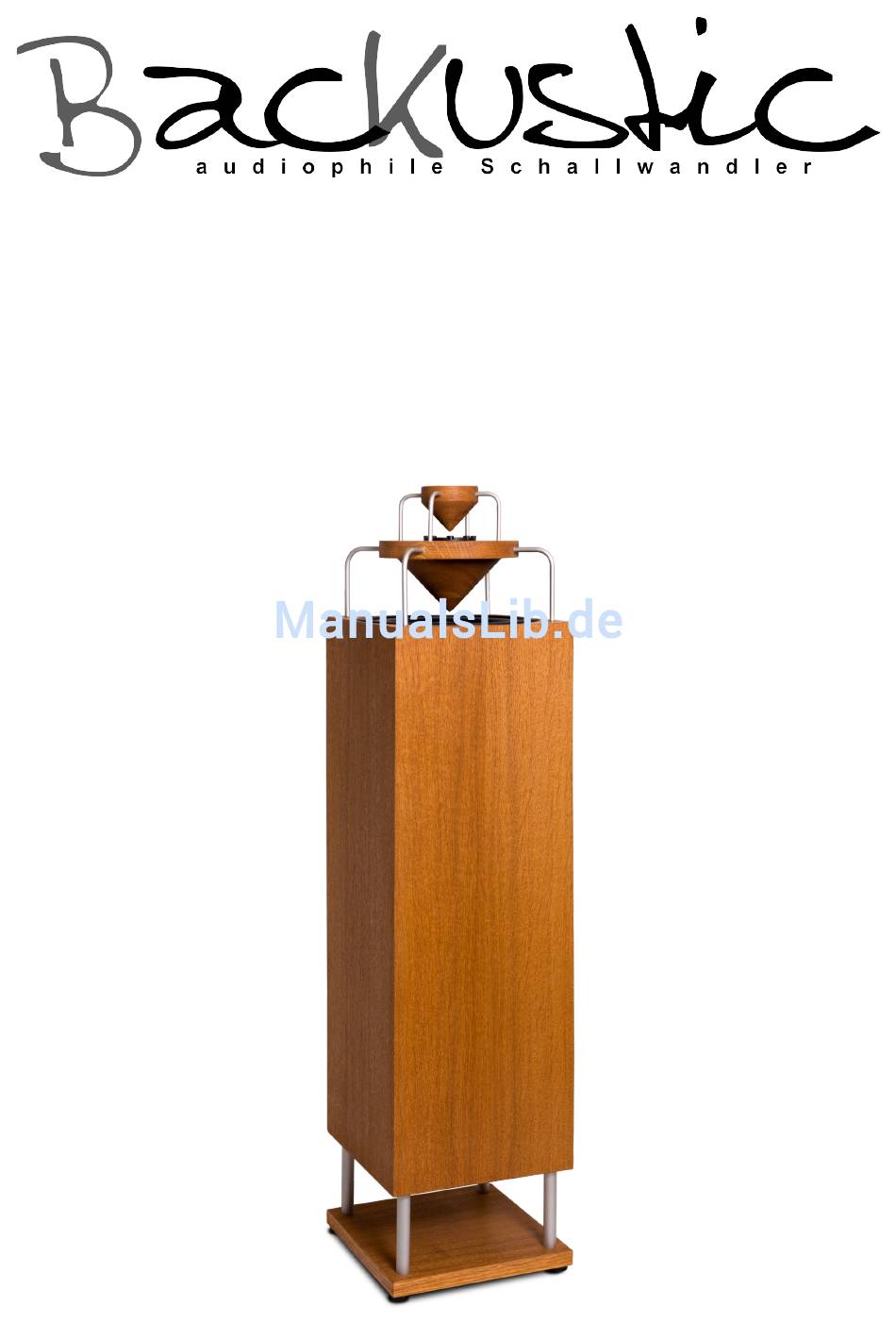

- Seite 1 Compound 100 aktiv mit Abacus A-Box-Endstufe Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite: 1. Sicherheitshinweise 2. compound 100 aktiv im Überblick 2.1 Bedienelemente 3. Auspacken 4. Aufstellung 5. Anschluss 5.1 Anschluss der Programmquellen 5.2 Anschluss der Netzspannung 6. Einstellungen 6.1 Schalter zur Anpassung der Eingangsverstärkung (Lautstärke) 6.2 Schalter zur Anpassung der unteren Grenzfrequenz (Roll-off) 7. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Die mit dem Symbol gekennzeichneten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlages besteht. Verwenden Sie nur hochwertige, im Handel erhältliche Stromversorgungs- und Audiokabel. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal durchgeführt werden. Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. -
Seite 4: Compound 100 Aktiv Im Überblick
17. Achten Sie beim Betrieb dieser Lautsprechersysteme darauf, dass zu große Lautstärke und/oder zu geringer Abstand Ihr Gehör ernsthaft schädigen können. Halten Sie ausreichend Abstand mit den Ohren und mäßigen Sie die Lautstärke des Gerätes. 2. compound 100 aktiv im Überblick 1 Hochtonsystem 2 Tief/Mitteltonsystem 3 Abacus A-Box-Endstufe 4 Fuß... -
Seite 5: Bedienelemente
2.1 Bedienelemente (A-Box Panel) 4 Kühlkörper (kann bei Betrieb heiß werden) 5 Lautstärkeregler 6 Bassbegrenzungsregler 7 Netzschalter 8 Umschalter Betriebsmodus 9 Line-Eingang Cinch 10 Line-Eingang XLR/Klinke (symmetrisch) 11 Sicherungshalter (Feinsicherung 5x20mm, 1,6A träge) 12 Netzeingang (Kleingerätestecker) -
Seite 6: Auspacken
Eventuelle Schäden oder Mängel melden Sie bitte sofort Ihren Händler! 4. Aufstellung Die compound 100 aktiv sind als Standlautsprecher konzipiert, die Sie direkt auf den Fußboden stellen. Dank des kugelförmigen Abstrahlverhaltens reicht bei den compound-Systemen bereits ein Hörabstand von ca. 1m. Besser ist jedoch z.B. ein Hörabstand von 2,5m bei einer Stereobasisbreite, die den räumlichen Begebenheiten und/oder den persönlichen Wunsch des... -
Seite 7: Einstellungen
Ist alles ordnungsgemäß angeschlossen, sollten Sie die Lautstärkeregler Ihres Quellgerätes zunächst auf Minimum einstellen. Der Betriebsmoduswahlschalter (8) sollte zunächst auf „Constant“ stehen. Nun betätigen Sie den Netzschalter (7). Jetzt ist ihre compound 100 aktiv betriebsbereit. Starten Sie die Wiedergabe Ihrer Programmquelle und regeln Sie langsam die... -
Seite 8: Schutzschaltungen
8. Schutzschaltungen 8.1 Programm-Limiter Die ABACUS A-Box-Endstufe in Ihrer compound 160 aktiv verfügt über einen eingebauten Programm-Limiter. Dieser begrenzt das Signal bereits in der Eingangsstufe so, dass die Endverstärker nicht überlastet werden. Eine Überlastung macht sich durch ein unsauberes Klangbild in den Lautstärkespitzen bemerkbar. Solange dies nur vereinzelt passiert macht das der A-Box nichts. -
Seite 9: Technische Daten
10. Technische Daten: Konzept: Rundstrahler mit kugelförmiger Abstrahlcharakteristik, 2 Wege-System mit ventilierter Bassröhre Netzanschluss: 230V AC, Kleingeräteanschluss Leistungsaufnahme, Automatik: 0,5W Leistungsaufnahme, Leerlauf: < 7W Leistungsaufnahme, maximal: RMS-Leistung: Frequenzgang: 16...200− > 20.000Hz Eingangsimpedanz: 10kΩ Eingangspegel, max.: 5Vss Hochtontreiber: Dome-Tweeter 28mm Seidenmembran Tief/Mitteltontreiber: 200mm mit Doppelschwingspule Trennfrequenzen:...
