Inhaltszusammenfassung für Rion Eco Grow ECO33

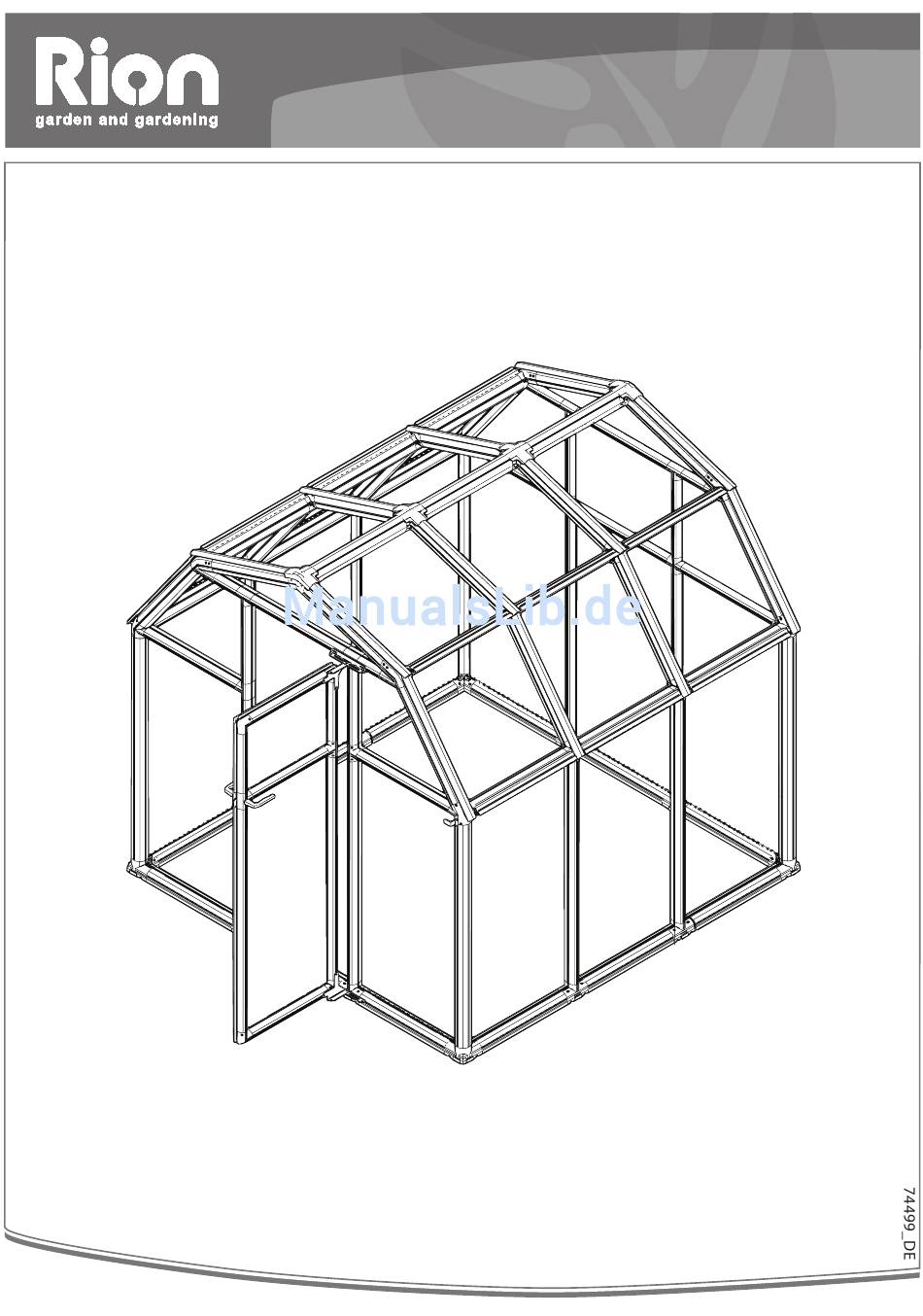

- Seite 1 Eco Grow ufbauanleitung ECO33, SMART34...
- Seite 2 Autorisierte RION Händler Canada Backyard Living Source, Inc. Footprint Tools Canada Limited 9543 W. Emerald Way, Suite 101 Corporate Headquarters 1745 Bonhill Road, Unit # 1 Boise, ID 83704 Mississauga, ON L5T 1C1 1-866-448-8229 1-800-866-5749 Fax: 208-898-9518 905-564-6007 customerservice@ghoinc.com Fax: 905-564-0059 www.RionGreenhouseKit.com...
-
Seite 3: Tipps & Tricks
Vorwort Herzlichen Glückwunsch zum Erwerb Ihres modularen RION Gewächshauses. Mit diesem Gewächshaus werden Sie über lange Zeit viel Freude haben! Bevor Sie mit dem Aufbau beginnen, lesen Sie bitte sorgfältig die Aufbauanleitung durch. Bewahren Sie diese Anleitung auf, damit Sie im Bedarfsfall, z.B. bei einem späteren Erweitern des Gewächshauses, darauf zugreifen können. -
Seite 4: Der Aufbau
Der Aufbau übereinanderliegenden Löchern jeweils beidseitig mit einem Pin. Hinweis: zusätzliche Pins sind im Lieferumfang enthalten. Sie können jederzeit mit Hilfe des Werkzeuges die Teile demontieren. Setzen Sie das Ende des Werkzeuges in das freiliegende Loch des Pins und ziehen Sie diesen heraus. in das so entstandene Loch. - Seite 5 Winden ausgesetzten Seite be nden. Es ist wichtig, Ihr Gewächshaus im Winter von Schnee zu befreien. Rion Gewächshausfundament Wenn Sie das optionale Rion Fundament für Gewächshäuser gekauft haben, folgen Sie bitte der Montageanlage, die sich in der Verpackung be ndet. Das modulare Fundament für Gewächshäuser kann in ein gegrabenes Loch oder auf dem Boden platziert werden.
- Seite 6 Welche Gewächshausgröße haben Sie? ECO33 SMART34 ECO33 ECO35 SMART34 SMART36 Front Back (2’) Back (4’) Middle (4’ Ext.) ECO37 SMART38 ECO39 SMART310...
- Seite 7 Hinweis: Aufklebern versehen. ECO33 SMART34 Modul Beschreibung Maße (cm) Code Stück Stück Stück untere Dachscheibe 61,7 x 66,7 PN2A Außen obere Dachscheibe 61,7 x 64,7 PN3A Außen untere Dachscheibe 60,5 x 66,7 Innen obere Dachscheibe 60,5 x 64,7 Innen untere Giebelplatte links 58,1 x 44,9 PN5L hintere Giebplatte...
- Seite 8 ECO33 SMART34 Modul Beschreibung Maße (cm) Code Stück Stück Stück Boden-Eckverbinder Giebelverbinder links unten Giebelverbinder links oben Giebelverbinder rechts unten Giebelverbinder rechts oben Firstverbinder Bodenverbinder T-Verbinder oval Kreuzverbinder oval Türeckverbinder Seitenkappe Dach Dachverbinder Mittelkappe Dach Dachabschlussleiste 66,6 Dachabschlussleiste Dachabschlussleiste Firstverglasungsleiste 57,3 Dachverglasungsleiste Dachverglasungsleiste...
-
Seite 9: Beschreibung
ECO33 SMART34 Modul Beschreibung Maße (cm) Code Stück Stück Stück Dachscheibeneinfassung 56,9 Scheibengummi Scheibengummi Aufbauwerkzeug + Pins PIN1-220pcs+GT1 Aufbauwerkzeug + Pins PIN1-160pcs+GT1 Türdichtung 4.5 m Türaufhängung r ü n ä r ü n ä r ü 7273 M6 Mutter... -
Seite 10: Aufbau Des Rahmens
Entnehmen Sie alle Teile aus der Verpackung und sortieren Sie diese vor. Für den Zusammenbau benötigen Sie alle Teile, daher ist es besser diese sofort zusammen- zulegen. Hinweis: Schützen Sie die nicht eingebauten Scheiben vor der Sonne, damit die Aufkleber zur Identi zierung sich nicht auf der Verglasung einbrennen. -
Seite 11: Befestigung Des Fundaments
Sie die Diagonalen messen. Verwenden Sie eine Wasserwaage, um zu gewährleisten, dass der Rahmen waagerecht liegt. Rion Fundament, Holzterasse oder behandeltes Fundament Stecken Sie die Schrauben in die Verbindungslöcher im Rahmen und schrauben Sie diesen fest an das Fundament. Betonfundament Markieren Sie das Fundament mittels eines Stiftes oder Schraube durch jedes Verbindungsloch. - Seite 12 Aufbau des Giebels - Frontseite Stecken Sie alle Giebelteile zusammen, außer den 7A Verbinder und das R3 Pro l. Schieben Sie die PN6 Scheibe ein. Hinweis: Die Scheiben sind auf der UV-beständigen Seite mit einem Aufkleber versehen. Entfernen Sie diesen während des Einbaus der Scheibe. Stecken Sie das 7A und das R3 Pro le mit dem Rest zusammen.
- Seite 13 Aufbau des Giebels - Rückseite Montieren Sie den oberen Teil des Giebels und xieren Sie ihn mit Pins. Stecken Sie die R2 & E4 Pro le an den oberen Giebel. Schieben Sie die 3 Scheiben ein. Die Aufkleber müssen nach außen zeigen! Montieren Sie die unteren Verbindungen und stecken ihn mit dem Giebel...
-
Seite 14: Montage Des Daches
Montage des Daches Montieren Sie den ersten Bogen. Fixieren Sie ihn von oben und unten mit Pins. Montieren Sie die restlichen Bögen entsprechend Ihrer erworbenen Module. Verbinden Sie die E2 Pro le mit dem vorderen Giebel. Fixieren Sie diese mit Pins. Verbinden Sie weitere E2 Pro le und Bögen. -
Seite 15: Befestigung Der Dachleisten
Befestigung der Dachleisten Montieren Sie die Firstverglasungsleiste RA1, indem Sie ein Ende in die obere Nut ansetzen und es entlang des Pro ls nach unten drücken. Setzen Sie die weiteren Dachleisten ein, indem Sie ein Ende in die Nut setzen und es entlang des Pro ls nach unten drücken. - Seite 16 Montieren Sie die RD1-Pro le an den Querstreben. Hinweis: Möglicherweise fällt es Ihnen leichter die RD Leiste von oben hinein zu drücken und dabei nach unten zu klicken. WICHTIG: Benutzen Sie beim Einsetzen warmes Seifenwasser. Setzen Sie die Scheiben PN3, PN3A und das Dachfenster an Ihre Position, indem Sie eine Ecke in das RD1...
- Seite 17 Befestigen Sie die oberen Dachscheiben und das Dachfenster mithilfe der RC2 Leisten. Diese sollte bündig mit der RD Leiste abschließen. Befestigen Sie die RC3 Leiste am First. TIPP: Benutzen Sie beim Einsetzen warmes Seifenwasser. Entfernen Sie die Aufkleber von den Scheiben. Drücken Sie die Dachkappen in Firstverbinder.
- Seite 18 Die Aufkleber müssen nach außen zeigen. PN2A Schieben Sie die PN2A Scheibe in die RD Leiste. Biegen Sie die PN2A Scheibe und führen Sie sie in die Nut der oberen RD Leiste ein. PN2A Setzen Sie die anderen Scheiben wie in ein.
-
Seite 19: Aufbau Des Unterbaus
Aufbau des Unterbaus Setzen Sie die R1 Pro le in den Ecken ein. Setzen Sie nun die E1 Pro le ein. Fixieren Sie diese mit Pins. Stecken Sie keine Pins in die inneren Nuten. Hier werden später die Scheiben eingezogen. Setzen Sie die Scheiben ein und achten Sie darauf das die Aufkleber nach außen zeigen. -
Seite 20: Aufsetzen Des Daches
Aufsetzen des Daches Setzen Sie das Dach auf den fertiggestellten Rahmen. TIPP: Positionieren Sie an allen 4 Ecken eine Person, um das Aufsetzen zu vereinfachen. Gehen Sie um das Gewächshaus herum und führen Sie die Dachverbinder ca. 1cm in die Pro le ein. -
Seite 21: Gummierung Der Scheiben
Gummierung der Scheiben Nehmen Sie sich eine Rolle GF Scheibengummi und trennen sie diese mittig. Schneiden Sie die passende Länge zurecht. Richten Sie es auf die Nut des Pro ls aus, wobei die Doppelkante zur Scheibe weist. Drücken Sie den Scheibengummi mit dem Verglasungswerkzeug in die Nut um die Scheibe abzudichten. Wiederholen Sie den Vorgang an den anderen PN1 Scheiben, sowie den vorderen und hinteren Giebeln. -
Seite 22: Montage Der Tür
Montage der Tür E100 E101 PN121 E101 Door H33 E100 PN122 7216 7224 E100 Türbefestigung 7216 Pin1 Pin1 Pin1 Pin1 Pin1 Pin1 7224 7215 7215... -
Seite 23: Gummierung Der Tür
Gummierung der Tür A = B... -
Seite 24: Anbringung Der Tür
Anbringung der Tür pin1 pin1 pin1 7217 7224 7224 4016 7279 4016 7279... - Seite 25 Montage des Gri halters pin1 7273 7281 Nutzung des Gri halters...
- Seite 26 Abschlussarbeiten Betreten Sie Ihr neues Gewächshaus und dichten Sie mit Weichschaumisolierung SF alle Lücken zwischen den Scheiben PN2, PN2A und den Pro len ab. Schneiden Sie 2,5 cm lange Stücke vom Weichschaum ab, entfernen Sie die Schutzfolie und kleben Sie diese in die Ecken. Vergewissern Sie sich zuvor, dass die Ober ächen sauber und trocken sind.
