- Seite 1 Bedienungs- und Programmieranleitung Einbau-Türlautsprecher FET0050-00 8V AC 220V AC Roth Zeit- und Sicherheitssysteme GmbH – Rudolf-Diesel-Str. 1 – 90513 Zirndorf Tel. 0911/99949-0, FAX 0911/99949-20, e-mail: info@rzs-zeit.de, Internet: www.rzs-zeit.de...

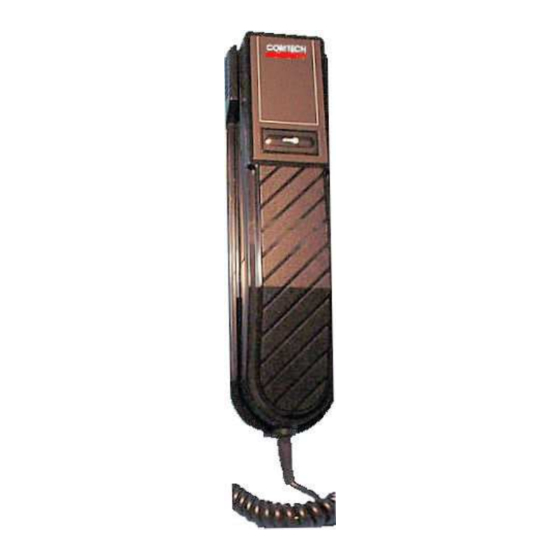

- Seite 2 3. Installation von Anlagen mit 4-20 Haustelefonen 4. Installationshinweise 5. Fehlersuche Mit der COMTECH 1+n Gerätefamilie können Türsprechanlagen mit einer Tür- station und beliebig vielen Haustelefonen installiert werden. In der Geräte Grund- ausstattung sind bereits alle wichtigen Funktionen integriert. Ergonomischer Telefonhörer mit großer Öffnertaste.
-
Seite 3: Montagehinweise Für Den Einbau-Türlautsprecher
1.Montagehinweise für den Einbau-Türlautsprecher Die Sprach- und Übertragungsqualität ist stark von der Montage des Einbau- Türlautsprechers hinter der jeweiligen Jalousie abhängig. Liegt der aufgeklebte Schaumstoffbelag nicht direkt auf der Jalousie-Front auf, kann es zu akustischen Rückkopplungen und qualitativen Einbußen der Sprach- qualität führen. -
Seite 4: Installation Von Anlagen Mit 1-4 Telefonen
2. Installation von Anlagen mit 1-4 Telefonen Etage 1 + n FET.0050-00 E/A3 Lautstärke am Telefon 8V2A Türöffner Lautstärke an der Tür FNG.0050-00 220V Klingeltasten Klingeltransformator Die Lautstärke zwischen Einbau-Türlaut- sprecher und Telefon, sowie die Lautstärke am Telefon, können über Regler im Einbau- Türlautsprecher eingestellt werden. -
Seite 5: Installation Von Anlagen Mit 5-20 Telefonen
3. Installation von Anlagen mit 5-20 Telefonen Etagenruf 1 + n T1K1T2K2T3K3T4K4 FEP.0050-00 A1A2A3A4 FET.0050-00 E/A3 Türöffner 4 Telefone können Klingeltastenerweiterungen direkt am FET ange- 8V2A schlossen werden für 4 Telefone FN G. 0 050- für 20 Telefone Klingeltransformator Roth Zeit- und Sicherheitssysteme GmbH – Rudolf-Diesel-Str. 1 – 90513 Zirndorf Tel. - Seite 6 4. Installationshinweise Spannungsversorgung In den Anlagen bis 20 Telefonen mit Etagenruf und max. 5 Sofittenlampen (á 0,1 A) zur Klingel-Tastenbeleuchtung wird der Klingel-Transformator FNG.0050-00 – 8 V/2 A benötigt. In den Anlagen mit mehr als 20 Telefonen ist der Transformator FNG.0100-00 –...
- Seite 7 Telefone können hören und zur Türe sprechen. Für die parallel gerufenen Telefone besteht keine Mithörsperre. 5. Fehlersuche Die Comtech 1+n Türsprechanlage bietet ein Höchstmaß an Betriebssicherheit und Zuverlässigkeit. Sollten trotz sorgfältiger Montage und Verdrahtung Funktionsstörungen vorliegen, so kann dies an defekten Geräten oder den Zuleitungen der Installation liegen.
- Seite 8 Spannungstabelle Gleichspannungen am Einbau-Türlautsprecher ┴/A4 und A3 ca. 22 V Rufspannung ┴/A4 und A2 ca. 14 V keine Sprechverbindung mit einem Telefon ┴/A4 und A2 ca. 11 V Sprechverbindung mit einem Telefon ┴/A4 und T1 ca. 15 V Telefon E/A3 und K1 ca.
