Inhaltszusammenfassung für attica bionic fire

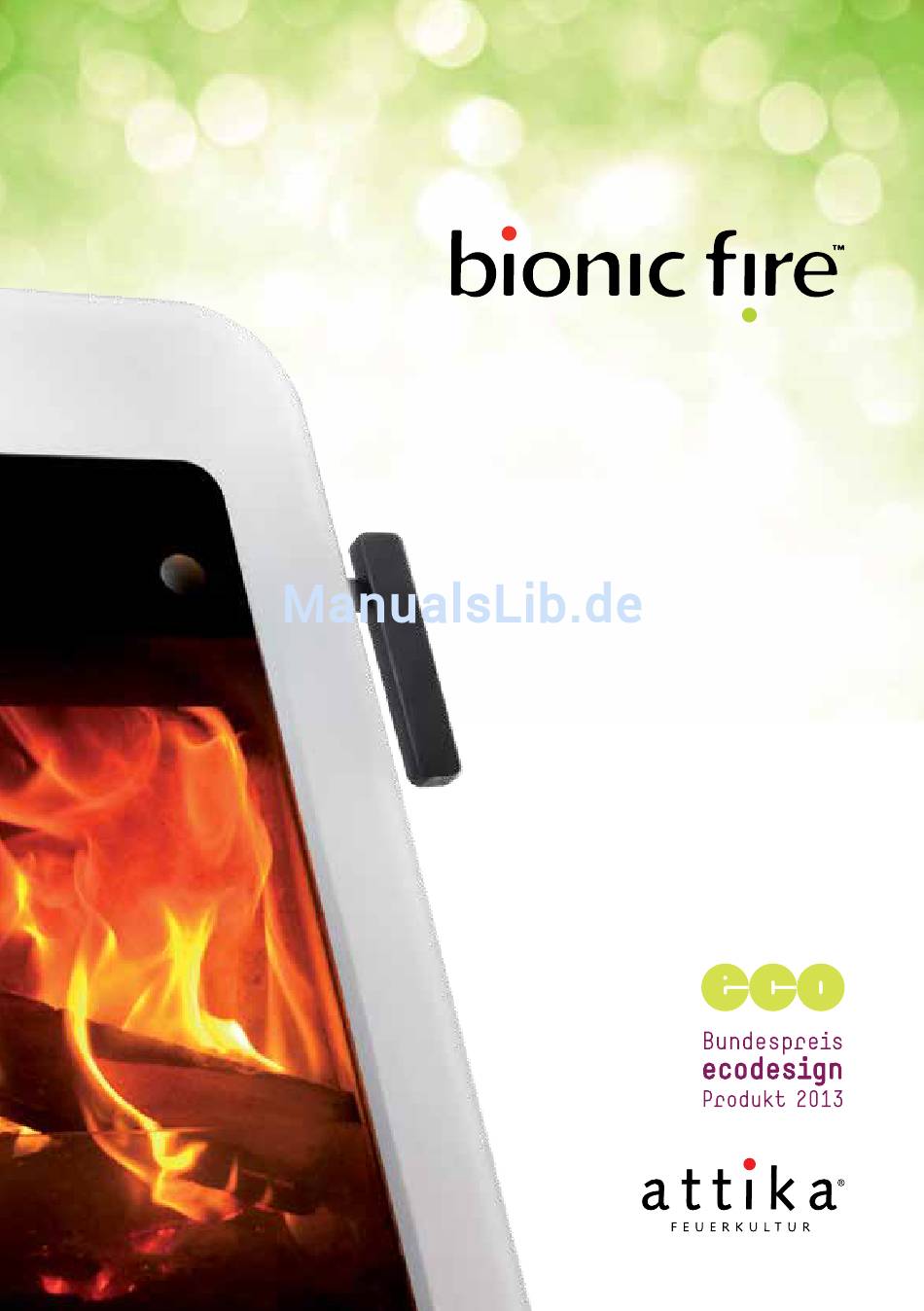

- Seite 1 Bedienungs- & Aufbauanleitung...
-
Seite 2: Bedienung
Kaminofen bedienen. Die Luftregelung und die Aktivierung der besonders effizienten und umwelt- freundlichen bionischen Flammen nach unten übernimmt die Automatik für Sie. Sie brauchen bei bionic fire keine Einstellungen manuell vorzunehmen. Aufgrund der hohen Effizienz benötigen Sie für die Nennleistung von 4,6 kW nur wenig Holz, weshalb 25 cm Holzscheite verwendet werden. - Seite 3 - bionic fire verfügt über eine sehr dichte Verbrennungs- kammer ohne Rüttelrost. Um Ihnen den Reinigungsvor- gang im oberen Brennraum zu vereinfachen, bieten wir als Option einen speziell für bionic fire konzipierter Cleaning Device an, bestehend aus einem Auffangbehälter und einer Schabschaufel.
- Seite 4 Hinweis zur Raumluftunabhängigen Installation (in Deutschland) Bei Installation eines bionic fire mit Raumluft unabhän- giger Verbrennungsluftzufuhr gemäss DIBT muss das Verbindungsstück für die Abgasabführung DIN EN 1856-2 in geschweißter Ausführung entsprechen. Für die Ver- brennungsluftzuführung dürfen Alu-Flexrohre verwendet werden. Sie müssen gegen äußere mechanische Beschä- digungen geschützt sein und dürfen keine unzulässigen...
- Seite 5 Typenschild bionic fire™ Produced at: RAIS A/S, Industrivej 20, 9900 Frederikshavn, Danmark Raumheizer für feste Brennstoffe EN 13240:2001+A2:2004 Appliance fired by wood EC.NO: 950 Poêle pour combustibles solides BionicFire AFSTAND TIL BRÆNDBART, BAGVÆG DK: 50 mm/SE BRUGERVEJLEDNING ABSTAND ZU BRENNBAREN BAUTEILEN, HINTEN...
- Seite 6 Demontage der Verkleidung bionic fire™ wird komplett zusammengebaut geliefert. Um bionic fire™ nicht zu beschä- digen, bitte nur von hinten mit der Sackkarre transportieren. Schützen sie vor allem den Sockelbereich beim Transport. Niemals darf an der Feuerraumscheibe gezogen oder gedrückt werden.
- Seite 7 Bimetall einstellen (nur vom bionic fire™ - Fachpartner auszuführen) bionic fire™ ist auf einen optimalen Standard eingestellt und muss nur in seltenen Fäl- len nachjustiert werden. Je nach Beschaffenheit der Abgasanlage, kann die Umschal- tung auf den unteren Brennraum zu spät oder zu früh erfolgen. In solch einem Fall kann bionic fire™...
- Seite 8 Wechsel des Kaminanschlusses bionic fire™ wird anschlussfertig für den Rauchgasabgang oben geliefert, kann jedoch wie folgt auf einen Rauchgasabgang hinten umgerüstet werden: Klopfen Sie die herausnehmbare Platte an der Rückseite des Kaminofens mithilfe eines geeigneten Werkzeugs heraus. Entnehmen Sie die Verschlussplatte und die Dichtung und setzen Sie diese in die Öffnung an der Oberseite ein.
- Seite 9 Warnhinweis Brennt das Brennholz nur langsam bzw. unter Rauchbildung herunter und wird zu wenig Luft zugeführt, bilden sich unverbrannte Abgase. Diese Abgase können sich entzünden und verpuffen, was zu Materialschäden und möglicherweise Personenver- letzungen führen kann. Sind nur noch wenige Glutstücke vor- handen, müssen Sie das Feuer erneut anzünden.
- Seite 10 Oberer Feuerraum (OFR) Öffnen Sie die Tür und stellen Sie diese mithilfe des kleinen Bügels an der Unterseite der Tür fest. Reinigung des Rauchabzugs Für einen einfachen Zugang zum Rauchabzug entfernen Sie vorsichtig die Rauchga- sumlenkplatte (Vermiculit), indem sie diese leicht kippen und dann schräg verdrehen. HINWEIS: Gehen Sie beim Austausch der Rauchgasumlenkplatte vorsichtig vor.
- Seite 11 Unterer Feuerraum (UFR) 1. Entfernen Sie einen Träger der 2. Heben Sie die Bodenplatte vorsichtig Ascheauffangwanne unter dem OFR z.B. mithilfe eines Schlitzschraubendre- (mit 4 mm Inbusschlüssel). hers heraus. 3. Anschliessend entnehmen Sie die 4. Entnehmen Sie vorsichtig die Rückplat- Seitenplatte.
- Seite 12 Cleaning Device (optional) Für die Reinigung des oberen Feuerraums kann der optionale Auffangbehälter verwen- det werden. Der Behälter sitzt unter dem oberen Feuerraum in zwei Trägern. Die Aschenreste werden mit der Schabschaubel auf den Auffangbe- hälter gekehrt und anschliessend entsorgt. Der Auffangbehälter darf nicht unter dem oberen Feuerraum verbleiben: - die Türe lässt sich nicht schliessen und kann beschädigt werden - der Auffangbehälter verhindert in dieser Position zudem die spezielle Funkti-...
- Seite 13 Ersatzteile Bei Verwendung anderer als von a t t i k a empfohlener Ersatzteile erlischt die Garan- tie. Alle austauschbaren Teile können als Ersatzteile bei Ihrem a t t i k a - Händler käuflich erworben werden. Zur Orientierung dient die Abbildung mit den Ersatzteilen auf der nächsten Seite.
- Seite 14 Ersatzteilzeichnung ATTIKA FEUER AG | Brunnmatt 16 | CH-6330 Cham | fon +41(0)41 784 80 80 | email info@attika.ch | web www.bionicfire.com ...
