Phoenix MAXI-STEREO Bedienungsanleitung
Mobile beschallungsanlage
Inhaltsverzeichnis
Quicklinks

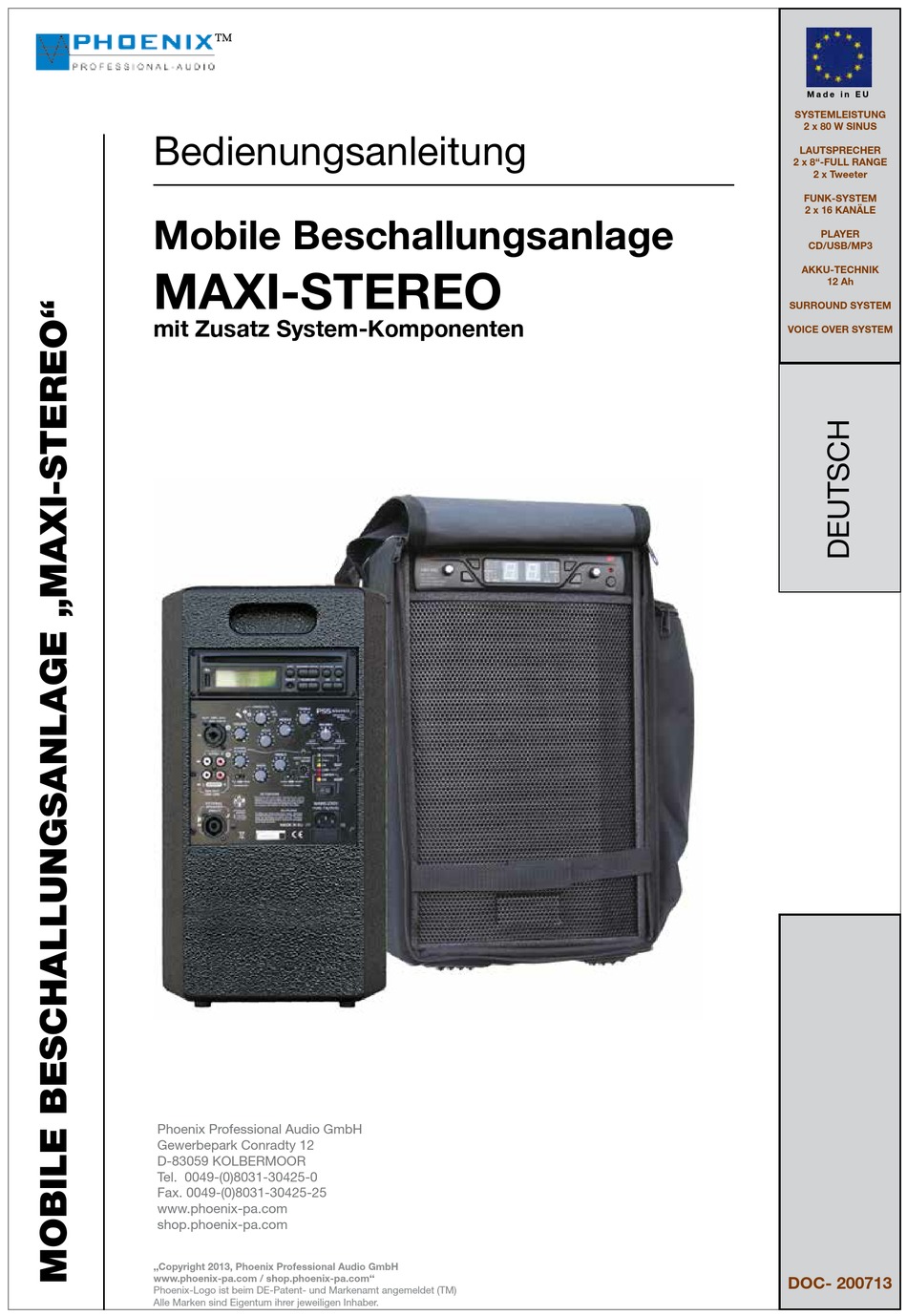

Bedienungsanleitung
Mobile Beschallungsanlage
MAXI-STEREO
mit Zusatz System-Komponenten
Phoenix Professional Audio GmbH
Gewerbepark Conradty 12
D-83059 KOLBERMOOR
Tel. 0049-(0)8031-30425-0
Fax. 0049-(0)8031-30425-25
www.phoenix-pa.com
shop.phoenix-pa.com
„Copyright 2013, Phoenix Professional Audio GmbH
www.phoenix-pa.com /
shop.phoenix-pa.com"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
M a d e i n E U
SYSTEMLEISTUNG
2 x 80 W SINUS
LAUTSPRECHER
2 x 8"-FULL RANGE
2 x Tweeter
FUNK-SYSTEM
2 x 16 KANÄLE
PLAYER
CD/USB/MP3
AKKU-TECHNIK
12 Ah
SURROUND SYSTEM
VOICE OVER SYSTEM
DOC- 200713
Inhaltsverzeichnis
Inhaltszusammenfassung für Phoenix MAXI-STEREO
- Seite 1 Phoenix Professional Audio GmbH Gewerbepark Conradty 12 D-83059 KOLBERMOOR Tel. 0049-(0)8031-30425-0 Fax. 0049-(0)8031-30425-25 www.phoenix-pa.com shop.phoenix-pa.com „Copyright 2013, Phoenix Professional Audio GmbH www.phoenix-pa.com / shop.phoenix-pa.com“ DOC- 200713 Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
-
Seite 2: Wichtige Sicherheitsvorkehrungen
10. Das Netzkabel so verlegen, dass niemand darauf treten oder es eingeklemmt werden kann. Dies gilt insbesondere für Stecker, Steckdosen und die Stelle, an der das Kabel aus dem Gerät austritt. 11. Nur Phoenix Professional Audio GmbH Produkte und spezifiziertes Zubehör verwenden. 12. Wartungsarbeiten nur von qualifiziertem Instandhaltungspersonal ausführen lassen. Das Gerät muss immer dann gewartet werden, wenn es auf irgendeine Weise beschädigt wurde, z.B. - Seite 3 Design den Nutzer völlig überzeugt. Die Anlage MAXI-STEREO ist auch als eine stationäre Beschallungsanlage nutzbar! Das portable System MAXI-STEREO ist eine mobile Beschallungsanlage mit integriertem Akku 12Ah) und 2 x 80W (Stereo) Verstärkerleistung. Die Beschallungsanlage verbindet ein robustes, verleimtes und strapazierfähiges Birkenholz-Mul- tiplex- Gehäuse mit Strukturbeschichtung auf Polyurethan-Basis.
-
Seite 4: Bedienung
Bedienung. Alle Anschlüsse sind ergonomisch geformt angebracht, sehr übersichtlich und gut verständlich angeordnet und beschriftet. BATTERIETECHNIK Die MAXI-STEREO mobile Anlage ist trotz seiner großen Verstärker-Leistung (2 x 80 W sinus) mit einem leistungsstarken Blei-Akkumulator ausgestattet. Für das Erreichen der Solllebensdauer der Akkus sorgt das intelligente, interne, überwachte La- desystem mit Tiefenladeschutz und Kapazitäts-LED-Anzeige. - Seite 5 Stereo Line-Eingang auf Cinch-Buchse (0 dB) mit Lautstärkeregler INTERNAL-PLAYER für z.B. CD-Spieler-Einspeisung. Der Regler INTERNAL PLAYER bewirkt auch die Lautstärke-Änderung des internen Moduls z.B. MOD-USB/CD-Player (wenn vorhanden). “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
-
Seite 6: Surround-Schalter
Auf der Rückseite befindet sich ein Audio-Ausgang LINE 0 dB. Der Erweiterungsausgang dient als Audio-Verbindung für weitere Endverstärker oder als Signal- Verbindung zur einer (Bestand) Beschallungsanlage. So kann das System MAXI-STEREO als Funkempfangs-Gerät für die mitgelieferten Funkmikrofone und als Abspielgerät für Ihre Lieder dienen. - Seite 7 Kanal links: interne Lautsprecher (BASIS-SYSTEM) Kanal rechts: externe Lautsprecher (MAXI-PASSIVBOX). 10.- LED-ANZEIGE „BAT“ Das mobile Audiosystem MAXI-STEREO verfügt über eine LED-Anzeige, dort kann man den ak- tuellen Kapazitäts-Zustand der internen Batterie ablesen. CHARGE_LED Leuchtet die LED-Anzeige „ROT“ so wird der interne Akku bei Netzbetrieb aufgeladen.
-
Seite 8: 230Vac Eingangsbuchse
SHORT: Schalter-Stellung für schnelle und kurz dauernde Absenkung. 13.- 230VAC EINGANGSBUCHSE Kaltgerätebuchse zum Anschluss an die 230VAC Netzversorgung mit Glassicherung. “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber. -
Seite 9: Bedienelemente Der Frontseite (Option Kru-162)
MOBILE BESCHALLUNGSANLAGE MAXI-STEREO BEDIENELEMENTE DER FRONTSEITE (OPTION KRU-162) Das MAXI-STEREO System kann auf der Frontseite optional mit einem Diversity UHF-Funkemp- fänger mit zwei Funkstrecken je 16 frei wählbaren Kanälen bestückt werden, so dass zwei Funk- mikrofone gleichzeitig in Betrieb genommen werden können. - Seite 10 Danach bitte kurz das Funkmikrofon ANSCHALTEN (ON) - AUSSCHALTEN (OFF)- ANSCHALTEN (ON), so wird die von Ihnen gestellte Frequenz bzw. der Kanal im Mikrofon gespeichert. “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
- Seite 11 EIN- und AUS-Schalter Batteriefach Für 2 x Typ: AA (1.5 V) Batterien. Bitte immer auf die richti- ge Polarisierung achten! “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
- Seite 12 Polarisierung achten! FUNKMIKROFON-BEDIENELEMENTE (OPTION HAT-1C_KLT-6U) Die Beschreibung der Bedienelemente entnehmen Sie bitte der Beschreibung, siehe oben (KLT-6U). “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
- Seite 13 Titel vorgeschoben und neu gestartet. Wenn Sie die Taste gedrückt halten, wird ein Schnellvorlauf des laufendes Titels erzeugt (Vorspie- len). “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
-
Seite 14: Usb-Schnittstelle
An die USB-Schnittstelle können MP3-Abspielgeräte wie z.B. ein Audio-Daten-Stick, iPhone, Smartphone oder MP3-Player angeschlossen werden. Es können nur Audio-Files mit MP3-For- mat gelesen werden. “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber. -
Seite 15: Aufbau Mit Zusatz-Lautsprecher Maxi-Passivbox
M a d e i n E u r o p e MOBILE BESCHALLUNGSANLAGE MAXI-STEREO AUFBAU MIT ZUSATZ-LAUTSPRECHER MAXI-PASSIVBOX “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber. -
Seite 16: Technische Daten
M a d e i n E u r o p e MOBILE BESCHALLUNGSANLAGE MAXI-STEREO TECHNISCHE DATEN MAXI-STEREO Ausgangsleistung: 2 x 80 Watt sinus Entzerrung: 1 x LF/MF/HF-Filter für Funk-Empfänger und Combo-Eingang 1 x LF/HF Filter für Tonträger-Module und AUX-Stereo-Eingänge Lautstärkeregler:...
