Inhaltszusammenfassung für Breeze FPV
- Seite 1 Breeze FPV-Controller EN USER MANUAL IT MANUALE D'USO DE BEDIENUNGSANLEITUNG 使用说明 FR MANUEL D'UTLISATION ES MANUAL DEL USUARIO...

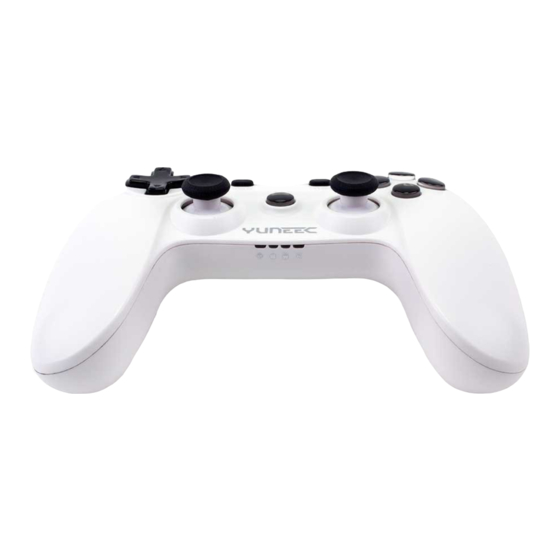

- Seite 2 EINLEITUNG Mit dem Breeze FPV Controller kann Ihre Breeze-Drohne auf eine ganz neue Art gesteuert werden. Der tragbare Game-Controller ist mit dem Mobilgerät über Bluetooth verbunden, und ermöglicht es Benutzern, die Breeze mit physischen Joysticks und Tasten präzise zu steuern. Er ist mit der Breeze Cam-Anwendung (Breeze Cam ist eine Fernsteuerungs- anwendung für Breeze) auf iOS-Geräten (höher als Version iOS 8.0) und Android-Geräten (höher als Version 4.4) kompatibel.
- Seite 3 06 Trimmung der Kardanringneigung 07 Drohnen-Giertrimmung 08 Höhen-/Gassteuerung 09 Gier-/Rudersteuerung 10 Power-Taste 11 Roll-/Querrudersteuerung 12 Steigungs-/Höhensteuerung 13 B: Ausgeblendete Parameter 14 Y: ZURÜCK ZUM START 15 Start-Taste: Drücken Sie die Start-Taste 3 Sekunden lang, um abzuheben. Drücken Sie die Start-Taste, zum Landen bzw. Abbrechen der Landung während des Fluges.
-
Seite 4: Technische Daten
TECHNISCHE DATEN Betriebsplattformen: iOS/Android Ladestrom: 1–2 A Betriebstemperaturen: -20–65 °C Arbeitsabstand: Ca. 7 m Betriebsfeuchtigkeit: 20–80% Akkukapazität: 600 mA Verbindungstypen: Bluetooth Produktgröße: 160 x 104 x 59 mm Ladespannung: 3,7–5,2 V Nettogewicht: 189 g Ladezeit: 2–3 h VORBEREITUNGEN 1. AUFLADEN DES AKKUS 1. -
Seite 5: Ein-/Ausschalten Und Vorbereitung Der Verbindung
Batteriewarnungen: Zum Laden des LiPo-Akkus darf nur das mitgelieferte Ladegerät verwendet werden. Entladen Sie den LiPo-Akku nicht übermäßig. Falls der LiPo-Akku sich ausdehnt oder anschwillt, beenden Sie sofort den Lade- oder Entladevorgang. Beenden Sie immer alle Vorgänge, wenn der Akku bzw. das Ladegerät nicht korrekt funktioniert. Lagern Sie den LiPo-Akku bei Raumtemperatur und in einem trockenen Raum, um optimale Ergebnisse zu erzielen. - Seite 6 3. DOWNLOAD DER BREEZE CAM-ANWENDUNG Laden Sie die Breeze Cam-Anwendung auf Ihr Mobilgerät herunter, die kostenlos im App Store und Google Play Store erhältlich ist.
-
Seite 7: Breeze-Verbindung
Sie „Einstellungen > Drahtlos und Netzw- Halten Sie Ihre Breeze immer mit der aktuellen Firmware auf dem neuesten Stand. erke > WLAN “. Wählen Sie das Netzwerk: BreezeXXXXXX und Schließen Sie die Benutzer-Registrierung in der App ab, um eine persönlichere Kundenbetreuung und Produktaktualisierungen zu erhalten. - Seite 8 FPV-MODUS Bevor GPS bereit ist, kann nur der Pilot-Modus verwendet werden. Sie sind im Begriff, den FPV-Modus zu aktivieren. Stellen Sie die Breeze auf dem Boden mit dem Heck in Ihre Richtung zeigend. Stellen Sie sicher, dass die Breeze an einem sicheren Ort steht, der frei von Hindernissen ist.
- Seite 9 ] leuchtet konstant. ] leuchtet konstant. ] leuchtet konstant. HINWEIS: In diesem Modus können Sie den Game-Controller zur Steuerung Ihrer Breeze statt der Tasten auf dem Bildschirm in der Breeze Cam-App verwenden. Installationsmethode der FPV-Brille Schritt 1: Befestigen Sie vor der Verwendung der FPV-Brille das Kopfband und stellen Sie sicher, dass der Klettverschluss nach außen zeigt.
- Seite 10 Wenn Sie normalerweise eine Brille tragen, tragen Sie diese bitte auch während der Verwendung dieses Geräts. Das Laden des Mobilgeräts während des Tragens einer FPV-Brille ist strengstens verboten. Wir empfehlen Benutzern, alle 30 Minuten eine Pause einzulegen, um einer Übermüdung der Augen vorzubeugen.
-
Seite 11: Hinweis Und Warnung
Vermeiden Sie starke Vibrationen, demontieren, montieren oder reparieren Sie das Gerät nicht selbst. Bewahren Sie es nicht in einer feuchten, staubigen Umgebung oder unter hoher Temperatur auf. Wasser und andere Flüssigkeiten dürfen nicht in den Game-Controller und die FPV-Brille gelangen, da diese die Leistung dieser Geräte beinträchtigen können. -
Seite 12: Haftungsausschluss
HAFTUNGSAUSSCHLUSS Yuneec Electric Aviation haftet nicht für Schäden, Verletzungen oder gesetzeswidrigen Gebrauch des Produkts, insbesondere nicht in den folgenden Fällen: Schäden und/oder Verletzungen sowie Verletzung gesetzlicher Bestimmungen aufgrund der Nichtbeachtung der Betriebsanweisungen oder der Anweisungen auf www.yuneec.com, der Produktinformationen, der Bedienungsanleitung oder anderer rechtlich verbindlicher Informationen. - Seite 13 Schäden und/oder Verletzungen sowie Verletzung gesetzlicher Bestimmungen durch Betrieb des Modells in einem Magnetfeld (z. B. Hochspannungsleitungen, Strom-/Trafostationen, Funktürme, Mobilfunkmasten usw.), in einer Umgebung mit starken Funksignalen, in Flugverbotszonen, bei schlechter Sicht und im Falle von Sehbehinderungen oder anderen Auswirkungen auf den Piloten, die unkontrolliert bleiben usw.
-
Seite 14: Fcc-Erklärung
FCC-ERKLÄRUNG Dieses Gerät wurde getestet und hält die Grenzwerte aus Teil 15 der FCC-Regeln ein. Diese Grenzwerte sind dazu bestimmt, einen angemessenen Schutz vor schädlichen Interferenzen bei häuslicher Montage zu bieten. Dieses Gerät produziert und nutzt Hochfrequenzenergie, kann Hochfrequenzenergie ausstrahlen und kann, wenn es nicht in Übereinstimmung mit den Montage- und Gebrauchsanweisungen montiert und genutzt wird, zu Störungen des Funkverkehrs führen. -
Seite 15: Hf-Expositionswarnung
- Das Gerät an eine Steckdose mit einem anderen Stromkreis anschließen als dem, an den der Empfänger angeschlossen ist. - Ziehen Sie den Händler oder einen erfahrenen Radio-/TV-Techniker zu Rate. ACHTUNG: Änderungen oder Modifikationen, die nicht vom Compliance-Verantwortlichen ausdrücklich genehmigt wurden, können die Zulassung zum Betrieb der Ausrüstung unwirksam machen. -
Seite 16: Erhebung Und Verarbeitung Von Daten
ERHEBUNG UND VERARBEITUNG VON DATEN Yuneec sammelt möglicherweise Navigationsinformationen wie GPS-Daten zur Verbesserung unserer Produkte. Wir erfassen möglicherweise auch Tiefenkarten- und Infrarotbild-Daten von Ihrer Drohne, die an unser Service-Center für Reparatur- und Wartungsleistungen oder jede andere Dienstleistung gesendet wird. Wir erfassen möglicherweise auch andere Informationen, wie Geräteinformationen, Serverprotokoll-Informationen usw. - Seite 17 Kundenservice Hersteller: Produktionsadresse: Yuneec International (China) Co., Ltd. East Zhengwei Road No. 388, Jinxi Town, Kunshan City, Jiangsu Province Vertrieb: CN: Youyu (Shanghai) Digital Technology Co.,Ltd. Adresse: B 15F, 461 HongCao Road, CaoHeJing Software Building XuHui District, Shanghai, China Tel.: +86 400 8207 506 USA: Yuneec USA Inc.
- Seite 18 Alle unten genannten Informationen können sich aufgrund von Software-Aktualisierungen ändern. Weitere Informationen zu aktuellen Dokumenten erhalten Sie auf der offizielle Webseite.
