LinTech Basic Push to Talk Funktionsbeschreibung Seite 4

2. Tastenbelegung
-
+
3. Einbau
Es wird empfohlen, den Einbau durch eine autorisierte Fachwerkstatt
durchführen zu lassen.
®
Die Bluetooth Freisprechanlage/HiFi Receiver muss entsprechend den
Einbauvorschriften des Herstellers im KFZ installiert werden. Beachten Sie
bitte die genannten wichtigen Einbauhinweise!
Das Bedienteil sollte für den Fahrer gut
Fahrzeuges platziert werden (Klebepad).
Aus Sicherheitsgründen müssen sämtliche Kabel befestigt oder hinter
die Verkleidung gesteckt werden.
The Bluetooth ® word mark and logos are owned by the Bluetooth SIG, Inc. and any use of
4
such marks by LinTech GmbH is under license.
Anruf annehmen, PTT,
Privatmodus (Telefonat auf das
Handy legen)
leiser,
Start Sprachwahl (nicht bei PTT)
lauter,
Wahlwiederholung (nicht bei PTT)
Anruf auflegen/abweisen
Verbindung zum zuletzt
verbunden Gerät wiederherstellen
3 Sekunden gedrückt halten, um
Bluetooth-Verbindung zu trennen
erreichbar im Cockpit des
Direkteinbau ( Kabelsatz FSE 07-9000 )
1. Der RJ45-Stecker des Bluetooth
entsprechenden Buchse der Elektronikbox verbunden.
2. Mikrofon, Lautsprecher und Kabelsatz werden nun mit der Elektronikbox
verbunden. Dazu das Mikrofon (mit 2,5mm Klinkenstecker) und den
Lautsprecher (mit 3,5mm Klinkenstecker) mit den entsprechenden Buchsen
der Elektronikbox verbinden.
Das Mikrofon sollte möglichst in der Nähe des Kopfes des Fahrers platziert
werden, um eine gute Sprachqualität zu gewährleisten.
Der Lautsprecher kann im Fußraum des Fahrzeuges platziert werden. Der
Mindestabstand zwischen Mikrofon und Lautsprecher sollte 50 cm betragen.

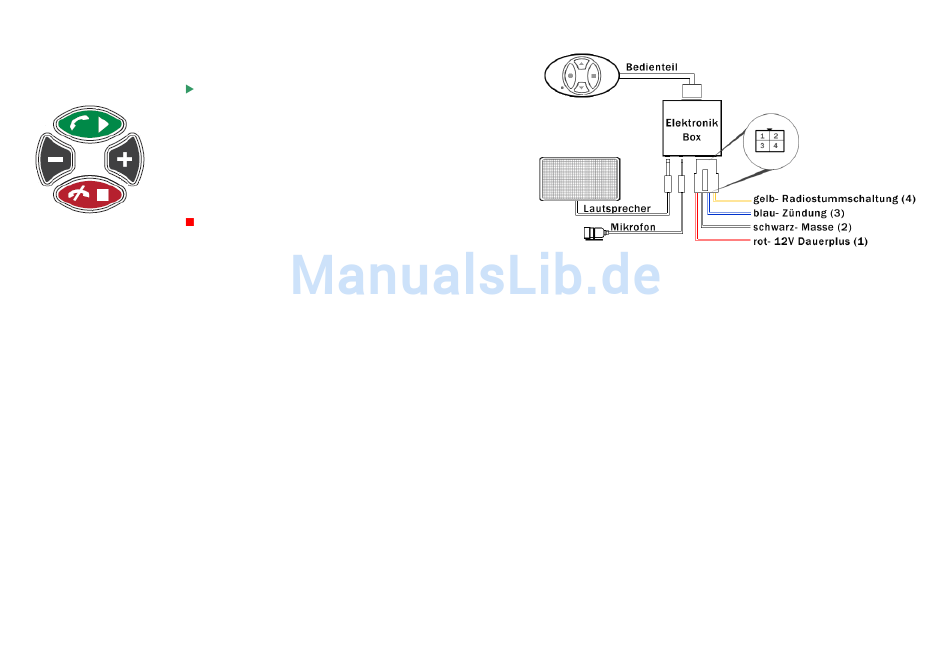

3. Mit dem Kabelsatz werden nun die entsprechenden Verbindungen zum
Kfz-Bordnetz hergestellt:
Schwarz: Minus / Masse
Rot: Dauerplus 12V
Blau: Zündung 12V
Gelb: Radiostummschaltung
