ZD Racing ZMB-16B Buggy Kurzanleitung

Herzlichen Glückwunsch zum Kauf dieses hochwertigen Modellfahrzeuges der Marke ZD. Wenn Sie diese Anleitung sorgfäl-
tig beachten und umsetzen, werden Sie lange viel Freude mit Ihrem ZD-Fahrzeug haben.
Wenn Sie das Modell zum ersten Mal in Betrieb nehmen, sollten Sie die beiliegende mehrsprachige Montage- und Betriebs-
anleitung sorgfältig lesen und verstehen. Neben den grundlegenden Informationen findet man dort auch eine Auflistung aller
Original Ersatz- und Zubehörteile.
Am Ende dieser Kurzanleitung sind alle Ersatz- und Tuningteile mit der Krick Bestell-Nr. aufgelistet. Um Verwechslungen zu
vermeiden geben Sie bei Bestellungen bitte immer die Krick Bestell-Nr. an.
Benötigtes Zubehör
8 Mignonzellen (AA) für den Sender
Es sind nur wenige Schritte notwendig um das Modell für den Betrieb vorzubereiten.
1. Senderbatterien einlegen
2. Fahrakku laden
3. Empfangsantenne montieren
Zu 1. Senderbatterien einlegen
Für den Betrieb werden 4 Batterien oder 4 Akkus der Baugröße AA (Mignonzellen) benötigt. Beim Einlegen der Batterien
bitte unbedingt auf die richtige Polung der Zellen achten.

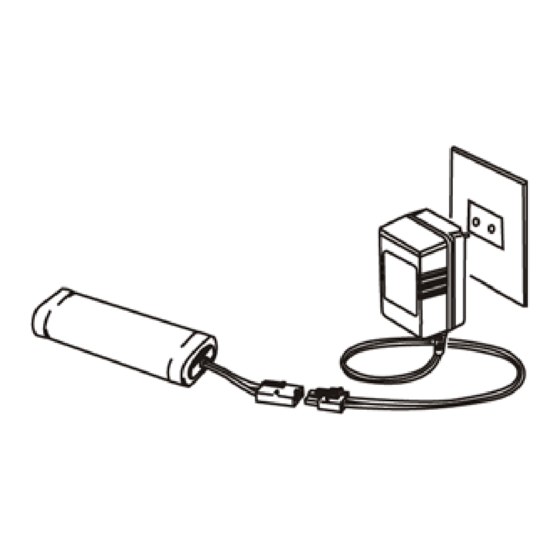

Zu 2. Fahrakku laden
Das Modell von ZD Racing ist mit einem NiMH Akku mit 7,2 V/1200 mAh ausgestattet. Der NiMH Akku wird mit beilie-
gendem Ladegerät geladen. Laden Sie vor der ersten Inbetriebnahme den Akku komplett auf. Die Ladezeit beträgt hierfür
ca.120 Minuten.
Warnhinweise
• Laden des Fahrakkus nur mit geeigneten Ladegerä-
!
Warnung
• Um die Leistung des Fahrakkus zu erhalten, den
Niemals mit dem
• Niemals die Ladezeit von 2 Stunden überschreiten.
Lader für den Fahr-
• Niemals den Fahrakku unbeaufsichtigt laden.
akku die Batterien
• Immer nach dem Laden den Fahrakku auch
im Sender laden.
Bei Verwendung von anderen Ladegeräten unbedingt die Anleitung des Herstellers beachten.
Zu 3. Empfängerantenne montieren
Um die optimale Reichweite zu erzielen muss das Antennenkabel des eingebauten Empfängers senkrecht zum Fahrzeug
montiert werden. Hierzu wird das schwarze Kabel durch das beiliegende Antennenrohr gefädelt und in die Öffnung der
Empfängerbox gesteckt. Mittels der Gummikappe wird das Antennenkabel gesichert.
Vor jeder Fahrt
Vor jeder Fahrt einen Reichweitentest durchführen, indem man sich mit dem Fahrzeug vom Sender mit eingeschobener Anten-
ne ca. 20 m entfernt. Beim Fahrzeug darf es nicht zu ungewollten Servo-Ausschlägen kommen. Sollten Störungen auftreten,
Örtlichkeit wechseln oder zu einem späteren Zeitpunkt noch einmal versuchen. Das Modell nur mit vollen Batterien/Akkus
in Betrieb nehmen. Nur mit vollständig ausgezogener Antenne fahren. Fahrzeug nach dem Fahren von Schutz und Staub
entfernen.
Inbetriebnahme
Achtung! Immer die richtige Reihenfolge beachten.
Vor der Fahrt: Erst Sender anschalten dann im Fahrzeug Fahrakku und Fahrtregler verbinden und Ein-/Ausschalter betätigen.
Nach der Fahrt die entgegen gesetzte Reihenfolge einhalten. Dies verhindert unkontrollierte Reaktionen des Fahrzeuges
wegen fehlenden Sendersignals.
ten durchführen.
Akku vor dem Laden entladen.
benutzen.
Kurzanleitung
RC-Cars 1:16
© Krick Modelltechnik Germany Stand 29. März 2011 1
