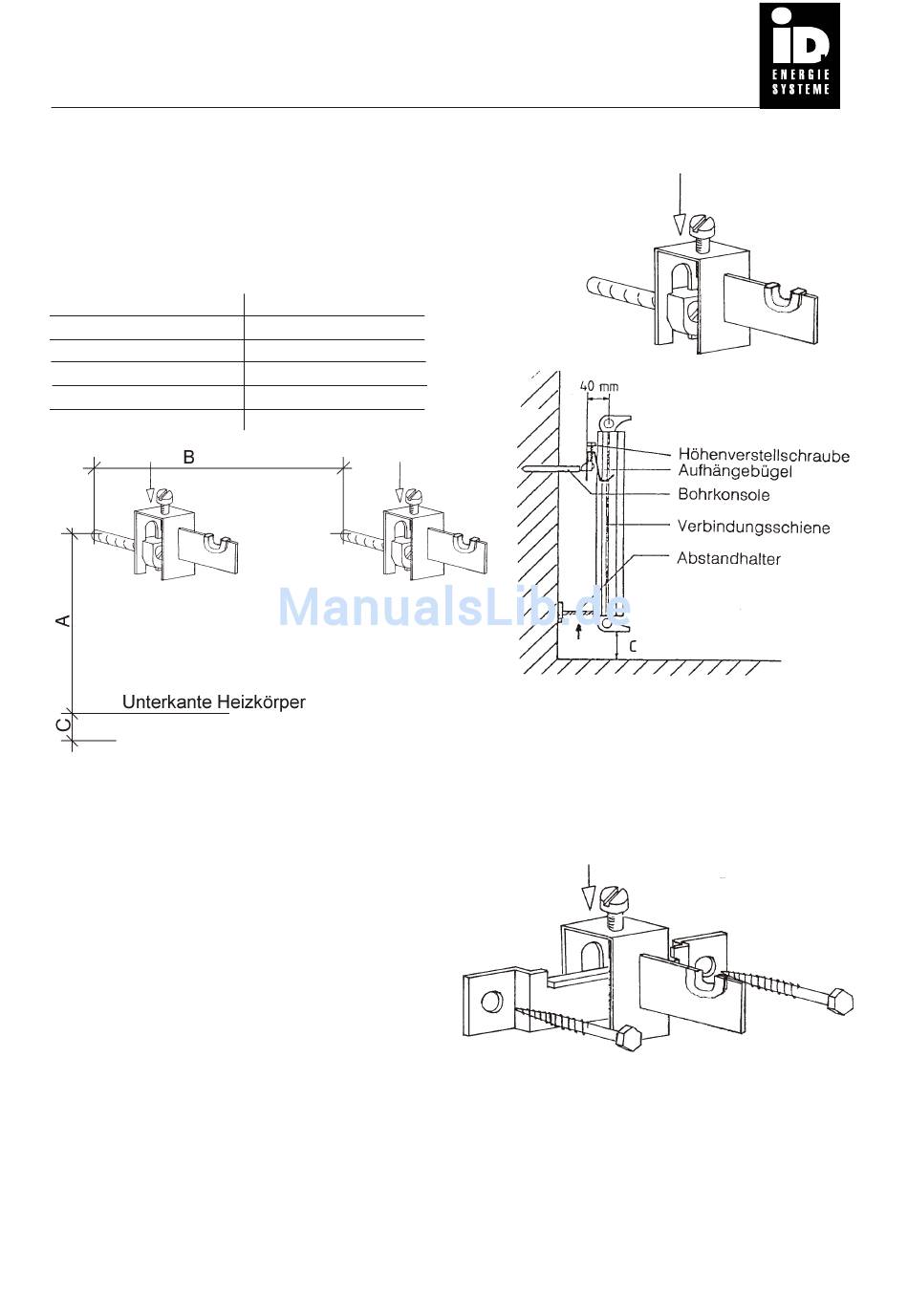

Montage mit Bohrkonsole
A Unterkante Heizkörper bis Bohrung für Bohr-
konsole oder Wandlasche
B Abstand der Verbindungsschienen je nach
Baulänge (messen!)
C Bodenabstand: mind. 50 mm
Heizkörper Bauhöhe
250
350
500
650
900
Montage mit Wandlasche
Die Maße A und C wie oben angegeben haben auch
hier Gültigkeit. Das Maß B gilt als Abstand von der lin-
ken Bohrung der linken Wandlasche zur linken
Bohrung der rechten Wandlasche, bzw. als Abstand
der rechten Bohrung der linken Wandlasche zur
rechten Bohrung der rechten Wandlasche.
In die Wandlasche wird die eigentliche
Heizkörperaufhängung eingehängt. Diese kann auf
der Wandlasche einige Zentimeter nach links/rechts
verschoben werden.
Maß "A" in mm
170
270
420
570
820
Bohrkonsole
Bohrkonsole
Beispiel mit Bohrkonsole
Beispiel mit Bohrkonsole
Wandlasche
Wandlasche
