Inhaltszusammenfassung für Botex PSA-631

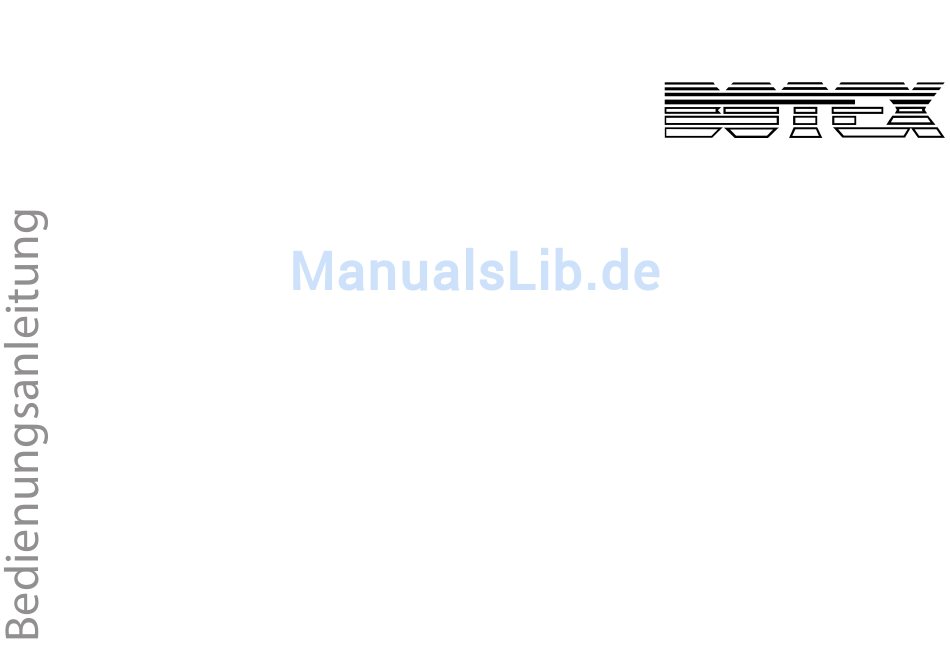

- Seite 1 PSA-631 stromverteiler...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.10.2017, ID: 258281...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation und Inbetriebnahme....................13 Anschlüsse und Bedienelemente....................14 Technische Daten............................ 18 Umweltschutz............................19 PSA-631 stromverteiler... -
Seite 4: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. PSA-631 stromverteiler... -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. PSA-631 stromverteiler... -
Seite 6: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. PSA-631 stromverteiler... - Seite 7 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. PSA-631 stromverteiler...
-
Seite 8: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. PSA-631 stromverteiler... - Seite 9 Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. PSA-631 stromverteiler...
- Seite 10 Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. PSA-631 stromverteiler...
-
Seite 11: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. PSA-631 stromverteiler... -
Seite 12: Leistungsmerkmale
Digitale Anzeige der Spannung („V“) und Stromstärke („A“) für jeden Ausgang Eingang – Kabel mit CEE-Stecker Ausgänge – 4 × 5-polige CEE-Einbaugerätesteckdose mit Klappdeckel Leitungsschutzschalter mit Auslöseschalter für jeden Ausgang Vierpolige Fehlerstrom-Schutzeinrichtung (RCD, Fehlerstrom-Schutzschalter) für den Ein- gang PSA-631 stromverteiler... -
Seite 13: Installation Und Inbetriebnahme
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Verwenden Sie aus- schließlich Stromversorgungskabel mit geerdetem Schutzkontaktstecker bzw. 5-poligem CEE- Stecker. Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt drei Höheneinheiten (HE). PSA-631 stromverteiler... -
Seite 14: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite PSA-631 stromverteiler... - Seite 15 Leitungsschutzschalter für die drei Phasen L1 / L2 / L3 des Stromverteilers, über die jeweils ein Ausgang versorgt wird. Im Falle einer Überlast (> 16 A) trennt der Leitungsschutzschalter automatisch die Versorgung der zugeord- neten CEE-Steckdose. 4 [L1 / L2 / L3] Messinstrumente für Spannung („V“) und Stromstärke („A“) der drei Phasen. PSA-631 stromverteiler...
- Seite 16 Anschlüsse und Bedienelemente Rückseite PSA-631 stromverteiler...
- Seite 17 Anschlüsse und Bedienelemente 5 4 × 5-polige CEE-Einbaugerätesteckdose mit Klappdeckel. 6 Netzanschlusskabel mit CEE-Stecker. PSA-631 stromverteiler...
-
Seite 18: Technische Daten
63 A, 4-polig, 0,03 A Leitungsschutzschalter / Ausgänge 4 × 32 A, 4-polig Ausgänge 4 × 5-polige CEE-Einbaugerätesteckdose Energieversorgung 400 V 50 Hz Abmessungen (B × H × T) 482 mm × 134 mm (3 HE) × 256,7 mm Gewicht 8,2 kg PSA-631 stromverteiler... -
Seite 19: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. PSA-631 stromverteiler... - Seite 20 Notizen PSA-631 stromverteiler...
- Seite 21 Notizen PSA-631 stromverteiler...
- Seite 22 Notizen PSA-631 stromverteiler...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
