Ethernet-Netzwerk-Kommunikation
Verbinden Sie den Imager über das mitgelieferte USB-Anschlusskabel mit der NetBox. Verbinden Sie den
Ethernetanschluss an der NetBox mit einem Netzwerk oder dem Internet (z.B. über einen Router).
Schließen Sie das mitgelieferte Netzteil an die NetBox und an das Stromnetz an. Die NetBox fährt jetzt das
System hoch und ist nach ca. 2-3 Minuten einsatzbereit.
Dies können Sie anhand der LEDs kontrollieren. Bei ordnungsgemäßer Funktion sollten jetzt L1 und L5
leuchten.

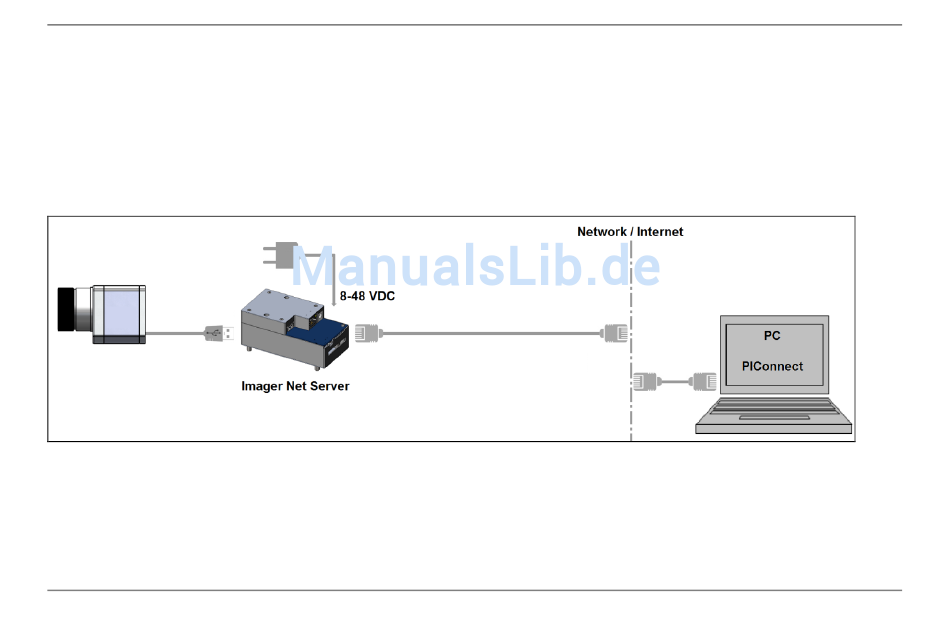

Ethernet-Netzwerkanschluss/ NetBox LW über Netzteil versorgt
Bei Verwendung eines PoE-Injektors wird das Netzteil für die NetBox nicht benötigt. Schließen Sie in diesem
Fall den PoE-Injektor wie unten abgebildet an. Bei ordnungsgemäßer Funktion sollten jetzt L1, L2 und L5
leuchten.
optris PI LightWeight Kit – D2013-04-B
35
