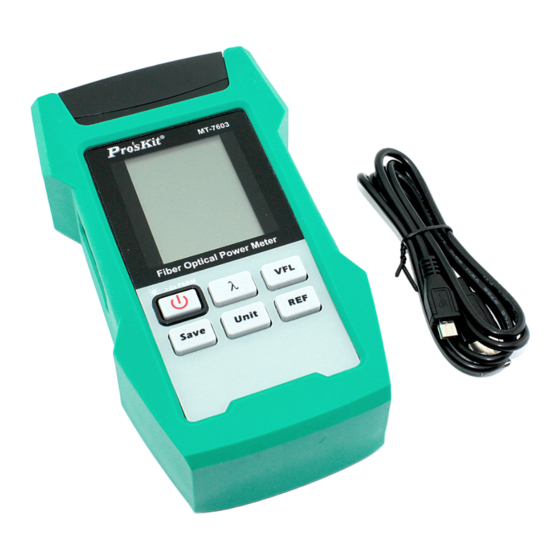

ProsKit MT-7603 Bedienungsanleitung

Optisches power meter
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Optisches Power Meter
MT-7603
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProsKit MT-7603

Inhaltszusammenfassung für ProsKit MT-7603

  • Seite 1 Optisches Power Meter MT-7603...
  • Seite 3 Bedienungsanleitung Optisches Power Meter Deutsch...

  • Seite 4: Vermeidung Von Kondensationsproblemen

    WARNUNG Wenn Änderungen jeglicher Art oder Modifikationen vorgenommen werden, die nicht ausdrücklich in dieser Anleitung zugelassen sind, kann dies dazu führen, dass die Betriebserlaubnis für das Gerät aufgehoben wird. Um das Risiko eines Brandes oder elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch Nässe aus. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Warnung und Hinweise 2. Zubehör Produktpräsentation 3.1 Beschreibung 3.2 Einsetzen der Batterien 3.2 Ein-/ausschalten, automatische Abschaltung 3.3 Hintergrundbeleuchtung 3.4 Auswahl der Wellenlänge 3.5 Kalibrierung der Wellenlänge 3.6 Auswahl der Einheit 3.7 Referenz 3.8 Speicherung von Daten 3.9 Kommunikation und Datenverarbeitung 3.10 Optisches Fehlerdiagnosesystem 3.10 Batteriestandserkennung 3.10 Laden der Batterien...

  • Seite 6: Zubehör

    Standard MT-7603 Fiber Optical Power Meter >2s PERM Save Unit Hauptgerät Tasche Optical Power Meter MT-7603 English FC Faseradapter Bedienungsanleitung Optional 2x AA LR6 1.5V oder wiederaufladbare Batterien Ladegerät/ Ausgang: 5V 500mA...

  • Seite 7: Produktpräsentation

    Beschreibung MT-7603 Fiber Optical Power Meter >2s PERM Save Unit 1-VFL-Steckverbinder 2-OPM-Steckverbinder 3-LCD 4-OPM Wellenlängen-Umschalttaste 5-VFL Ein-/Aus-Taste 6-Referenz-Set/Check-Taste 7-Einheit-Umschalttaste 8-USB 9-Power-Taste (Hintergrundbeleuchtung) 10-Datenspeicher-/Datenabruf-Taste...

  • Seite 8: Einsetzen Der Batterien

    Einsetzen der Batterien 1. Drücken und nach 2. Deckel öffnen unten schieben 3. Batterien einlegen 4. Deckel schließen...

  • Seite 9: Ein-/Ausschalten, Automatische Abschaltung

    Ein-/Ausschalten, automatische Abschaltung PERM MT-7603 PERM 1KHz Save GLINT Fiber Optical Power Meter >2s PERM Save Unit Drücken Sie die Power-Taste, um das Gerät mit automatischer Abschaltung einzuschalten. Das Gerät wird automatisch abgeschaltet, wenn 10 Minuten lang keine Taste gedrückt wird.

  • Seite 10: Hintergrundbeleuchtung

    Hintergrundbeleuchtung MT-7603 PERM 1KHz Save GLINT Fiber Optical Power Meter >2s PERM >2s PERM Save Unit Drücken Sie die Power-Taste, wenn das Gerät eingeschaltet ist, um die Hintergrundbeleuchtung ein- oder auszuschalten.

  • Seite 11: Auswahl Der Wellenlänge

    Auswahl der Wellenlänge MT-7603 PERM 1KHz Save GLINT Fiber Optical Power Meter >2s PERM Save Unit Bei der Prüfung muss die richtige Wellenlänge ausgewählt werden. Drücken Sie die „ʎ“-Taste, um die Wellenlänge zu ändern. Folgende Wellenlängen stehen zur Auswahl: 850nm,1300nm,1310nm,1490nm,1550nm,1625nm.

  • Seite 12: Kalibrierung Der Wellenlänge

    Kalibrierung der Wellenlänge MT-7603 Fiber Optical Power Meter >2s PERM Save Unit Das Gerät hat eine Wellenlängen-Kalibrierfunktion. Um diese Funktion aufzurufen, drücken Sie auf „SAVE“ und „REF“, während das Gerät hochfährt. Drücken Sie die „ʎ“-Taste, um die Wellenlänge auszuwählen, und die „VFL“- oder „REF“-Taste, um den Kalibrierwert, dessen Bereich -3 dB ~ +3dB beträgt, auszuwählen.

  • Seite 13: Auswahl Der Einheit

    Auswahl der Einheit MT-7603 PERM 1KHz Save GLINT Fiber Optical Power Meter >2s PERM Save Unit Unit Drücken Sie die „Unit“-Taste, um die Einheit zu ändern. Folgende Einheiten stehen zur Auswahl: dBm, mW/uW/nW. mW/uW/nW: 1 mW=1000 uW, 1 uW=1000 nW...

  • Seite 14: Referenz

    Referenz MT-7603 PERM 1KHz Save GLINT Fiber Optical Power Meter >2s PERM Save Unit Drücken Sie die „REF“-Taste, um den zuletzt eingestellten Referenzwert zu überprüfen. Sie können den aktuellen dBm als neuen Referenzwert speichern, indem Sie die Taste 2 Sekunden lang gedrückt halten.

  • Seite 15: Speicherung Von Daten

    Speicherung von Daten Save MT-7603 PERM 1KHz Save GLINT Fiber Optical Power Meter >2s PERM Save Unit Save Drücken Sie die „SAVE“-Taste in der Test-Schnittstelle, um zur Historienschnittstelle zu gelangen. Drücken Sie die „SAVE“-Taste 2 Sekunden lang, um den aktuellen Wert zu speichern.

  • Seite 16: Kommunikation Und Datenverarbeitung

    Kommunikation und Datenverarbeitung Funktion 1. Die Datenerfassung kann als „.xls“-Datei gespeichert werden. 2. Automatische Erfassung von Echtzeit-Daten (0,2 Sekunden bis 10 Minuten) und Speicherung als „.xls“- Datei. 3. Automatische Speicherung von Echtzeit-Daten (alle 10 Minuten). Grundlegende Bedienung A. Lesen der aufgezeichneten Daten 1.
  • Seite 17 Kommunikation und Datenverarbeitung B. Erfassen von Echtzeit-Daten 1. Verbinden Sie das Gerät mit einem PC und schalten Sie es ein. 2. Klicken Sie auf „Connect Device“, um das Gerät zu identifizieren. 3. Klicken Sie auf „Collect RT Data“, um Daten in Echtzeit zu erfassen.

  • Seite 18: Optisches Fehlerdiagnosesystem

    Optisches Fehlerdiagnosesystem (optional) MT-7603 PERM 1KHz GLINT Save GLINT Fiber Optical Power Meter >2s PERM Save Unit In das Gerät kann optional ein VFL-Modul eingebaut werden; ändern Sie den Modus, indem Sie die VFL- Taste drücken: an -> flackern -> aus...

  • Seite 19: Batteriestandserkennung

    Batteriestandserkennung MT-7603 PERM 1KHz Save GLINT Fiber Optical Power Meter >2s PERM Save Unit 80 % --- 100 % verbleiben 40 % --- 80 % verbleiben 20 % --- 40 % verbleiben Weniger als 20 % verbleiben Wenn der Batteriestand zu niedrig ist, ertönt ein akustisches Signal und das Gerät wird automatisch...

  • Seite 20: Laden Der Batterien

    Batterien müssen sich im Gerät befinden, wenn Sie zum Aufladen den AC/DC-Adapter verwenden. Bitte laden Sie keine nicht aufladbaren Batterien auf; dies beschädigt das Gerät und die Gültigkeit der Garantie erlischt. MT-7603 5V_500mA Fiber Optical Power Meter >2s PERM Save...

  • Seite 21: Parameter Im Detail

    Parameter im Detail MT-7603 Messbereich -70~+8dBm Messwellenlängen 850nm,1300nm,1310nm,1490nm,1550nm,1625nm Auflösung 0.01dB Genauigkeit 0.2dB Linearität 2.0% Detektortyp InGaAs Optischer FC & 2.5mm UPP Steckverbinder Display-Auflösung +8~ -60dBm: 0.01dB ; -60~ -70dBm: 0.1dB Leistungsanzeige- dBm, mW, uW, nW, einheiten Kommunikations- stecker Speicherung von...
