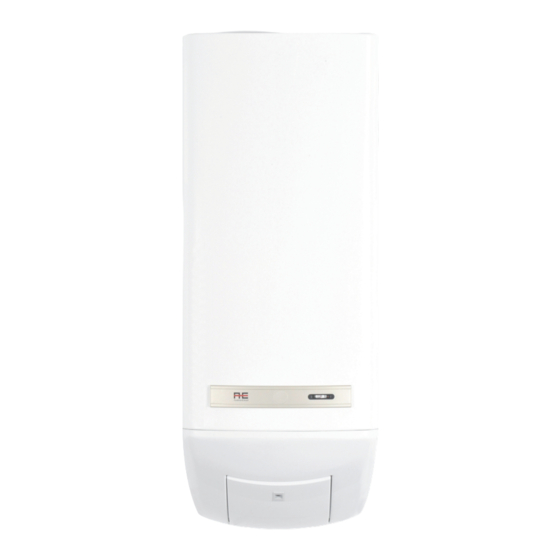

- Seite 1 Bedienungs- und Montageanleitung Fernwärmespeicher Universalspeicher FSV 110 - 140 Bitte um Weitergabe an den Benutzer!
- Seite 2 Fernwärmespeicher Universalspeicher FSV SEHR GEEHRTER KUNDE! Sie haben sich für die Warmwasserbereitung mit einem Fernwärmespeicher aus unserem Hause entschie- den. Wir danken für Ihr Vertrauen. Sie erhalten ein formschönes Gerät, welches nach dem letzten Stand der Technik gebaut wurde und den geltenden Vorschriften entspricht.
-
Seite 3: Inhaltsverzeichnis
Fernwärmespeicher Universalspeicher FSV INHALTSVERZEICHNIS Sicherheitshinweise ..................... 4 Beschreibung ......................5 Aufheizzeiten ......................6 Warmwasserbedarf ....................7 Energiesparen ....................... 7 Bereitschaftsenergieverbrauch ................7 Bedienung ......................8 Thermometer ......................8 Betriebsvoraussetzungen ..................8 Montage- und Sicherheitshinweise ..............9 Maßskizze ......................10 Sonderaufhängungen ..................11 Fernwärmeseitiger Anschluss ................ -
Seite 4: Sicherheitshinweise
Fernwärmespeicher Universalspeicher FSV SICHERHEITSHINWEISE Allgemein • Dieser Speicher kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtig werden oder bezüglich des sicheren Gebrauchs des Speichers unterwie- sen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 5: Beschreibung
Fernwärmespeicher Universalspeicher FSV BESCHREIBUNG Die Fernwärmespeicher sind Speicher, die über das Fernwärmenetz aufgeheizt werden. Die dafür erfor- derliche Vorlauftemperatur sollte mindestens 60 °C betragen. Für nicht ganzjährig betriebene Fernwärme- netze besteht die Möglichkeit einer elektrischen Beheizung bei der Typenreihe FSV-E. Das Gerät zeichnet sich durch folgende Merkmale aus: •... -
Seite 6: Aufheizzeiten
Fernwärmespeicher Universalspeicher FSV AUFHEIZZEITEN Die Aufheizzeit und die maximale Aufnahmeleistung bei Fernwärmeversorgung können aus den folgenden Diagrammen entnommen werden: Aufheizzeiten FSV 140 FSV 110 Vorlauftemperatur in °C Ø Leistungsaufnahme 12.000 10.000 8.000 6.000 4.000 2.000 Vorlauftemperatur in °C *bei einem primären Volumenstrom von 150 l/h... -
Seite 7: Warmwasserbedarf
Gemessen wird dieses Verhalten in einem Zeitraum von 24 Stunden bei 65 °C Speicherwassertemperatur, gezählt wird der Energieaufwand in kWh, der notwendig ist, um über diesen Zeitraum die Wassertempe- ratur konstant zu halten. Type FSV 110 FSV 140 Bereitschaftsenergieverbrauch kWh/24h 0,77 0,91 Id.Nr.: 239633-8... -
Seite 8: Bedienung
Fernwärmespeicher Universalspeicher FSV BEDIENUNG Dieser Speicher kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtig werden oder bezüglich des sicheren Gebrauchs des Speichers unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 9: Montage- Und Sicherheitshinweise
Fernwärmespeicher Universalspeicher FSV MONTAGE- UND SICHERHEITSHINWEISE a) Wichtiger Montagehinweis! Sicherheitsteil Einhängehaken wegen Bruchmög- lichkeit nicht verbiegen. Bei Nichtbeachtung Verletzungsgefahr durch herab- fallendes Gerät! b) Zum Einhängen des oberen Befestigungshakens ist jedem Gerät eine Mauer- schiene beigepackt, die mittels zweier Schrauben an der Wand befestigt wird und die tragende Funktion übernimmt. -
Seite 10: Maßskizze
Fernwärmespeicher Universalspeicher FSV MASSSKIZZE Id.Nr.: 239633-8... -
Seite 11: Sonderaufhängungen
Fernwärmespeicher Universalspeicher FSV SONDERAUFHÄNGUNGEN Id.Nr.: 239633-8... -
Seite 12: Fernwärmeseitiger Anschluss
Fernwärmespeicher Universalspeicher FSV • Maximaler Betriebsdruck heizungsseitig: 6 bar • Maximale Vorlauftemperatur heizungsseitig: 95 °C • Maximaler Betriebsdruck brauchwasserseitig: 6 bar • Mittlere Brauchwassertemperatur: 60 °C • Abmessungen: siehe Seite 10 (siehe Maßskizze) Variabler Wandanschluss FERNWÄRMESEITIGER ANSCHLUSS Um funktionsstörende Einschwemmungen zu vermeiden, ist im Fernwärmevorlauf ein Schmutzfänger in Strömungsrichtung zu installieren. -
Seite 13: Montage Der Zubehörteile
Fernwärmespeicher Universalspeicher FSV MONTAGE DER ZUBEHÖRTEILE Speicher roh Speicher roh Vorderansicht Seitenansicht Warmwasserspeicher Wärmetauscher Entlüftung Thermometer Entlüftung und Spüleinrichtung Mengen- und Temperaturbegrenzung Sicherheitsarmatur mit Rückflußverhinderer und Entleerungsventil Wahlweis Standarda Designunt Fernwärmevorlauf Fernwärmerücklauf Anschlußschiene (nicht im Lieferumfang enthalten) Warmwasser Kaltwasser Speicher kpl. Speicher kpl. -
Seite 14: Anschlusspakete
Fernwärmespeicher Universalspeicher FSV ANSCHLUSSPAKETE Achtung: Bei den Zubehör-Paketen ist unbedingt das Installa- tions-Maß wie in der Abbildung von 380 mm +50 einzuhalten Type Bezeichnung Paket 1 (SW) FSV Zubehör Paket 1 (SW) Paket 2 (2WZ) FSV Zubehör Paket 2 (2WZ) Paket 3 (TMZV) FSV Zubehör Paket 3 (TMZV) Achtung: Anschlussschienen für die... - Seite 15 Fernwärmespeicher Universalspeicher FSV FSV-Zubehör PAKET 2 (2WZ) Zubehör zu Fernwärmespeicher FSV mit der Einbaumöglichkeit von 2 Stück Kaltwasser-Zählern 1 x Absperrhahn ¾" 2 x Passstück ¾" für Wasserzähler 110 mm Einbaulänge 2 x Zählerverschraubung ¾" AG x ¾" Ü-Mutter flachdichtend ...
-
Seite 16: Brauchwasserseitiger Anschluss (Druckfest)
Fernwärmespeicher Universalspeicher FSV BRAUCHWASSERSEITIGER ANSCHLUSS (DRUCKFEST) Bei Verwendung von ungeeigneten oder nicht funktionsfähigen Speicheranschlussarmaturen sowie Über- schreitung des angegebenen Betriebsdruckes wird jede Garantie für unsere Warmwasserbereiter abge- lehnt. Alle Warmwasserbereiter, die auf ihrem Leistungsschild die Bezeichnung Nenndruck 6 bar (atü oder kp/ ) aufweisen, sind druckfeste Speicher und können mit einem Leitungsdruck bis 5,5 bar (atü) druckfest angeschlossen werden. -
Seite 17: Erste Inbetriebnahme
Fernwärmespeicher Universalspeicher FSV Durchführung: Betreiber, Installationsunternehmen Zeitabstand: alle 6 Monate Wartung und Instandsetzung: Tritt beim Aufheizen des Wasserwärmers kein Wasser aus oder liegt eine dauernde Undichtheit des Si- cherheitsventils vor, so ist durch mehrmaliges Betätigen der Anlüftvorrichtung das Lösen des Ventils oder die Ausspülung eines etwaigen Fremdkörpers (z.B. -
Seite 18: Außerbetriebsetzung, Entleerung
Fernwärmespeicher Universalspeicher FSV AUSSERBETRIEBSETZUNG, ENTLEERUNG Wird ein Warmwasserbereiter für längere Zeit außer Betrieb gesetzt oder nicht benutzt, so ist dieser zu entleeren und allpolig vom elektrischen Versorgungsnetz zu trennen. Zuleitungsschalter oder Sicherungs- automaten ausschalten. In dauernd frostgefährdeten Räumen muss der Warmwasserbereiter vor Beginn der kalten Jahreszeit ent- leert werden, sofern das Gerät mehrere Tage außer Betrieb bleibt. -
Seite 19: Funktionsstörungen
Fernwärmespeicher Universalspeicher FSV FUNKTIONSSTÖRUNGEN Versuchen Sie nicht, die Störung selbst zu beheben. Wenden Sie sich bitte entweder an einen konzessi- onierten Installateur oder an unseren Kundendienst. Für Fachleute bedarf es oft nur weniger Handgriffe und der Speicher ist wieder in Ordnung. Bitte geben Sie bei der Verständigung Typenbezeichnung und Fabrikationsnummer, die Sie auf dem Leistungsschild Ihres Fernwärmespeichers finden, an. -
Seite 20: Garantie, Gewährleistung Und Produkthaftung
Fernwärmespeicher Universalspeicher FSV GARANTIE, GEWÄHRLEISTUNG UND PRODUKTHAFTUNG Die Gewährleistung erfolgt gemäß den gesetzlichen Bestimmungen der Republik Österreich sowie der EU. Voraussetzung für die Erbringung von Garantieleistungen durch den Produzenten (im folgenden Prod. genannt) ist die Vorlage der bezahlten Rechnung für den Ankauf des Gerätes, für welches die Garantieleistung in Anspruch ge- nommen wird, wobei die Identität des Gerätes hinsichtlich Type und Fabrikationsnummer aus der Rechnung hervor- gehen muss und vom Anspruchswerber vorzuweisen ist. - Seite 21 Fernwärmespeicher Universalspeicher FSV Bei Fremdeingriffen ohne unseren ausdrücklichen Auftrag, auch wenn diese durch einen konzessionierten Installa- teur erfolgen, erlischt jeder Gewährleistungsanspruch. Die Übernahme der Kosten für durch Dritte durchgeführte Re- paraturen setzt voraus, dass der Prod. zur Mängelbehebung aufgefordert wurde und ihrer Verpflichtung zu Austausch oder Reparatur nicht oder nicht in angemessener Frist nachgekommen ist.
- Seite 22 Fernwärmespeicher Universalspeicher FSV Id.Nr.: 239633-8...
- Seite 23 Fernwärmespeicher Universalspeicher FSV Id.Nr.: 239633-8...
- Seite 24 Austriastraße 6 A-8720 Knittelfeld Telefon: (03512) 700-0 Fax: (03512) 700-239 Internet: www.austria-email.at E-Mail: office@austria-email.at Austria Email in Ihrer Nähe? Für Adressen und Telefonnummern unserer Niederlassungen besuchen Sie unsere Homepage www.austria-email.at Druckfehler und Änderungen aller Art vorbehalten. Nachdruck verboten. Id.Nr.: 239633-8...
