Inhaltszusammenfassung für Gill Pixel-Gate plus

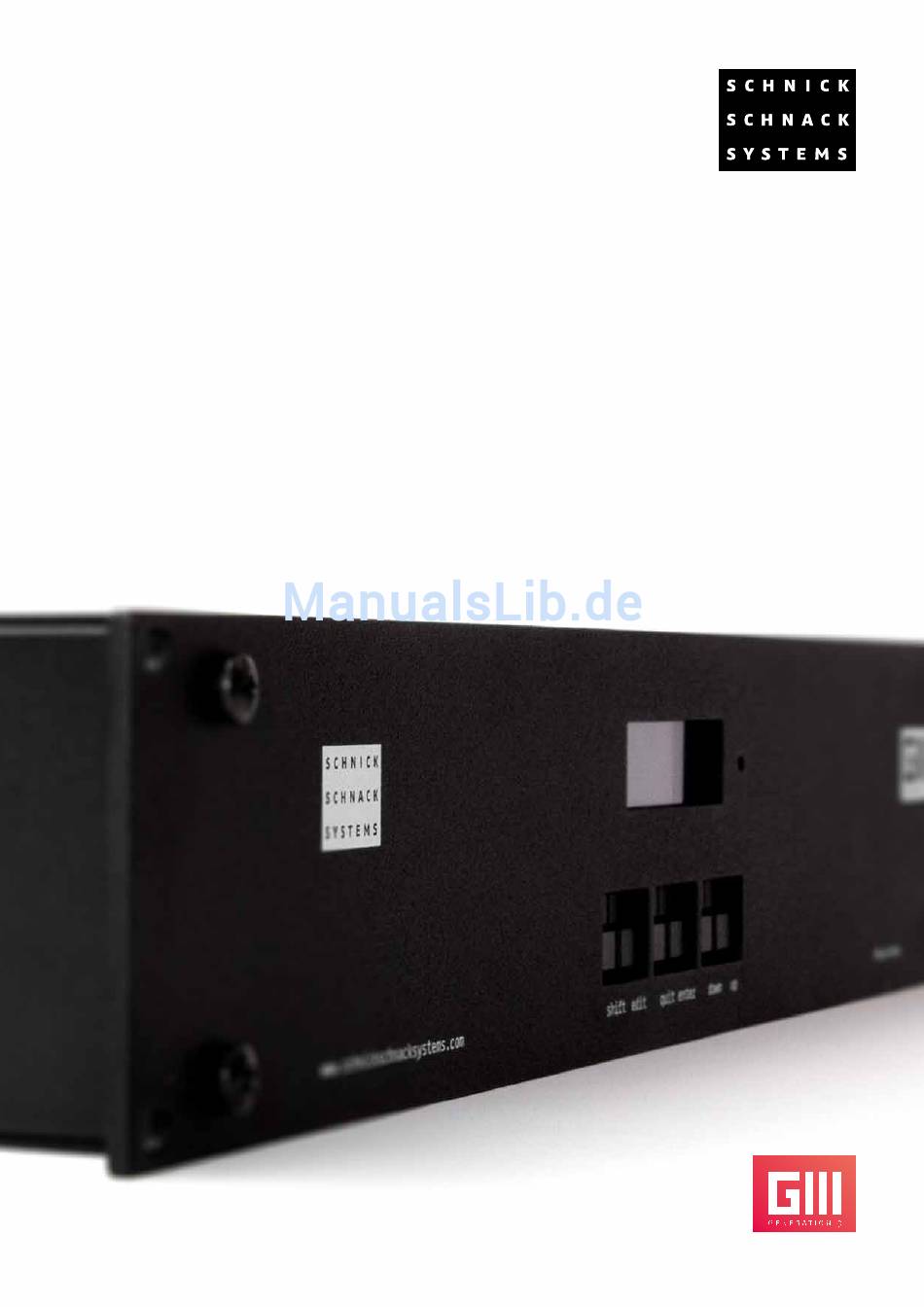

- Seite 1 Pixel-Gate Bedienungsanleitung gültig ab Versionsnummer 3.2.170...
- Seite 2 schnick-schnack-systems © 2016 Schnick-Schnack-Systems GmbH Stand Januar 2016: Alle technischen Daten sowie die Gewichts- und Maßangaben sind sorgfältig erstellt worden –Irrtümer vorbehalten. Eventuelle Farbabweichungen sind drucktechnisch bedingt. Änderungen, die dem Fortschritt dienen, behalten wir uns vor. Für Pixel-Gates älteren Herstellungsdatums und Firmware- Stände <...
-
Seite 3: Inhaltsverzeichnis
bedienungsanleitung pixel-gate Inhalt Übersicht Artnet Ablauf/Workflow Interne Patch-Sicherung Installation Drop Frame Anschlüsse DVI-/DDC-Framerate Video-/Netzwerkeingänge General Offset Ethernet-Ausgang Syncpulse Menü Fill unused Artnet data with 0 Menüführung DVI Color Space Menüauswahl IP-Adresse des Pixel-Gates Info Nutzung mehrerer Pixel-Gates in großen Systemen Werkseinstellungen Verkabelungsbeispiele Quick Patch Mode... -
Seite 4: Übersicht
schnick-schnack-systems Übersicht Das Pixel-Gate ist eine Hardwarelösung zur Konvertierung digitaler Videosignale (DVI oder SDI) in Netzwerk Steuerungsdaten für LEDs (Art-Net™ bzw. SchnickNet). Das Map- ping der Bilddaten erfolgt Hardware-basiert und damit effektiv und performant. In Kombination mit Medienservern entlastet das Pixel-Gate den Server vom ressour- cenintensiven Pixelmappen. -
Seite 5: Ablauf/Workflow
bedienungsanleitung pixel-gate Ablauf/Workflow Export Maske für z.B. Postproduktion PixelPatch Finale Patchdatei ins Erstellen des Patches Installation läu Pixel-Gate laden oder Zuordnung der Teste Anordnung und Adressierung Au ösung mit umfangreichen Testtools direkt im Netzwerk der Installation Nutzen Sie die Software PixelPatch um Patches komfortabel anzulegen und zu editieren. -
Seite 6: Anschlüsse
schnick-schnack-systems Anschlüsse Auf der Rückseite des Gerätes finden Sie folgende Anschlussmöglichkeiten: Ethernet Netz- out* anschluss DVI in Mini- USB in (SDI-IN)* SDI-Eingang Netzanschluss Kaltgerätestecker (SDI-OUT)* SDI-Ausgang (zum Durchschleifen) Network Neutrik Ethercon DVI IN Eingang DVI Mini USB-Eingang zur Zeit ohne Funktion DVI OUT Ausgang DVI (zum Durchschleifen SD-Kartenleser... -
Seite 7: Video-/Netzwerkeingänge
bedienungsanleitung pixel-gate Video-/Netzwerkeingänge Das Pixel-Gate akzeptiert alle VESA-konformen Auflösungen am DVI-Eingang bis hin zu Full-HD (1920 × 1080px). DVI (schrittweise, 50-60Hz) zum Beispiel: ausschließlich: 640 × 480px 720 × 576px (PAL, 25Hz, verschachtelt) 768 × 576px (576p) 720 × 486px (NTSC, 29Hz, verschachtelt) 800 ×... -
Seite 8: Menü
schnick-schnack-systems Menü Auf der Frontseite des Gerätes finden Sie folgende Bedienfelder: SHIFT QUIT DOWN EDIT ENTER SHIFT+ Gebrauch in Verbindung mit... EDIT um rückwärts durch die Dateneingabefelder zu navigieren ENTER um bestimmte Vorgänge zu bestätigen EDIT navigiert durch die Datenfelder QUIT um den ausgewählten Modus oder das Submenü... -
Seite 9: Menüführung
bedienungsanleitung pixel-gate Menüführung SCHNICK Pixel-Gate New Mode: SCHNACK info SYSTEMS v3.2.170 New Mode: Factory Defaults New Mode: Quick Patch New Mode: Pixel Patch New Mode: Setup Menu Menüauswahl Um in die Menüauswahl zu gelangen, drücken Sie die Taste Change Mode? QUIT und bestätigen Sie die Frage CHANGE MODE? mit ENTER. -
Seite 10: Info
schnick-schnack-systems Info SCHNICK Pixel-Gate Dieser Modus zeigt den Typ des Gerätes und die installierte Softwareversion an. SCHNACK SYSTEMS Light v3.2.170 Werkseinstellungen Halten Sie SHIFT+ENTER gedrückt, wird das Pixel-Gate auf seine Restore Factory Defaults? Werkseinstellungen zurückgesetzt. Quit Shift+Enter Warnung: Dieser Schritt kann nicht rückgängig gemacht werden! Quick Patch Mode: Einfache Inbetriebnahme der Paneele C60-25 und C60-50 Input... -
Seite 11: Pixel Patch Mode
bedienungsanleitung pixel-gate Pixel Patch Mode Input DVI No Input Der Pixel Patch Mode greift auf eine Patchdatei zu, die unter Verwendung der PixelPatch-Software erstellt und auf einer File 01_Pix.S3P SD-Karte gespeichert wurde. Patch 800 x 600 Im Feld INPUT können Sie bei einem Pixel-Gate Pro zwischen Status no input dem SDI-Eingang und dem DVI-Eingang wechseln. -
Seite 12: Setup
schnick-schnack-systems Setup Folgende Attribute können unter Verwendung dieses Menüs Setup Menu: justiert werden: Black Level 1. Black Level 2. Gamma Correction 3. Artnet 4. Save Patch internally Setup Menu: 5. Drop Frame 6. DVI-/DDC-Framerate Gamma Correction 7. General offset 8. Syncpuls 9. -
Seite 13: Black Level
bedienungsanleitung pixel-gate Black Level Verwenden Sie den EDIT-Button, um das Dateneingangsfeld Black Level auszuwählen. Mit einem Black Level höher als 0 werden alle Pixel, die un- terhalb des justierten Schwellenwertes liegen, ausgeblendet und sind somit schwarz. Die Anpassung dieses Attributes kann hilfreich sein, wenn der Inhalt aus einer analogen Quelle stammt oder in der abzuspielenden Videodatei der Schwarzwert im leichten Grau liegt. -
Seite 14: Interne Patch-Sicherung
schnick-schnack-systems Interne Patch-Sicherung Beim Einschalten dieser Funktion wird das zurzeit geladene Save Patch internally Patch intern gespeichert. Drop Frame Diese Funktion ist notwendig, um die gewünschte Framerate über Art-Net einzustellen und die Performance des Pixel-Ga- Drop Frame tes bei großen Auflösungen und vielen Netzwerkdaten zu optimieren. -
Seite 15: Dvi Ddc Framerate
bedienungsanleitung pixel-gate DVI-/DDC-Framerate Verwenden Sie den EDIT-Button, um das Dateneingangsfeld DVI DDC Framerate auszuwählen. Das Pixel-Gate und die Grafikeinheit des Zuspielers tauschen beim Herstellen einer DVI-Verbindung über den Display-Da- ta-Channel (DDC) Informationen aus. Sie einigen sich auf Auflö- sung und Framerate mit der das DVI-Signal übertragen wird. Der Parameter DVI/DDC-Framerate setzt in der EDID die bevor- zugte DVI-Framerate fest, die das Pixel-Gate vom Zuspieler erwartet. -
Seite 16: Neu Ab Version 3.2.201 (In Planung)
schnick-schnack-systems Neu ab Version 3.2.201 (in Planung) Fill unused Artnet data with 0 Fill unused Artnetdata with 0 Ungenutzte Kanäle in Universen werden mit dem Wert 0 be- schrieben. Bei unterschiedlich stark belegten Universen bleibt die Datenmenge pro gesendeten Packet im Netzwerk damit möglichst konstant. -
Seite 17: Verkabelungsbeispiele
bedienungsanleitung pixel-gate Verkabelungsbeispiele Zuspieler Pixel-Gate Switch Systemnetzteil 4E LED-Kachel Die Menge der einzelnen LED-Streifen oder -Kacheln ist abhängig vom jeweiligen Strom des Netzteiles und des Stromes der LED-Streifen, -Kacheln und Intelligenzen. Genaue Angaben hierzu nden Sie in unseren Datenblättern. Verkabelung bei großen Installationen mit mehreren Pixel-Gates Systemnetzteil E + Universen Pixel-Gate... -
Seite 18: Technische Daten
schnick-schnack-systems Technische Daten Gehäuse 19 Zoll, zwei Höheneinheiten Maße 430mm (B × × × × Netzanschluss 100-250 V AC, 50-60 Hz Schnittstellen Ethernet 10/100 MBit von × Neutrik etherCON (ArtNet IN) Gewicht 5,5 kg... -
Seite 19: Eu-Konformitätserklärung
bedienungsanleitung pixel-gate EU-Konformitätserklärung Art-Net™ Designed by and Copyright Artistic Licence Holdings Ltd... - Seite 20 Warum Schnick-Schnack-Systems? Schnick-Schnack-Systems GmbH Installationszeiten werden immer kürzer, während System- Mathias-Brüggen-Straße 79 komplexität und Kundenansprüche zunehmen. 50829 Köln Wir sind ein Partner, der selbst unter Termindruck hochwertige Telefon +49 (0) 221/99 20 19-0 und verlässliche Systeme liefert, die nicht nur schnell zu instal- +49 (0) 221/16 85 09-73 lieren, sondern auch einfach zu bedienen sind.
