WALL SWITCH
Licht- und Bewegungssensor
Bedienungsanleitung
VIII 2009
WALL-SWITCH_ba0908de_we1.01.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083214673862
4008321467386

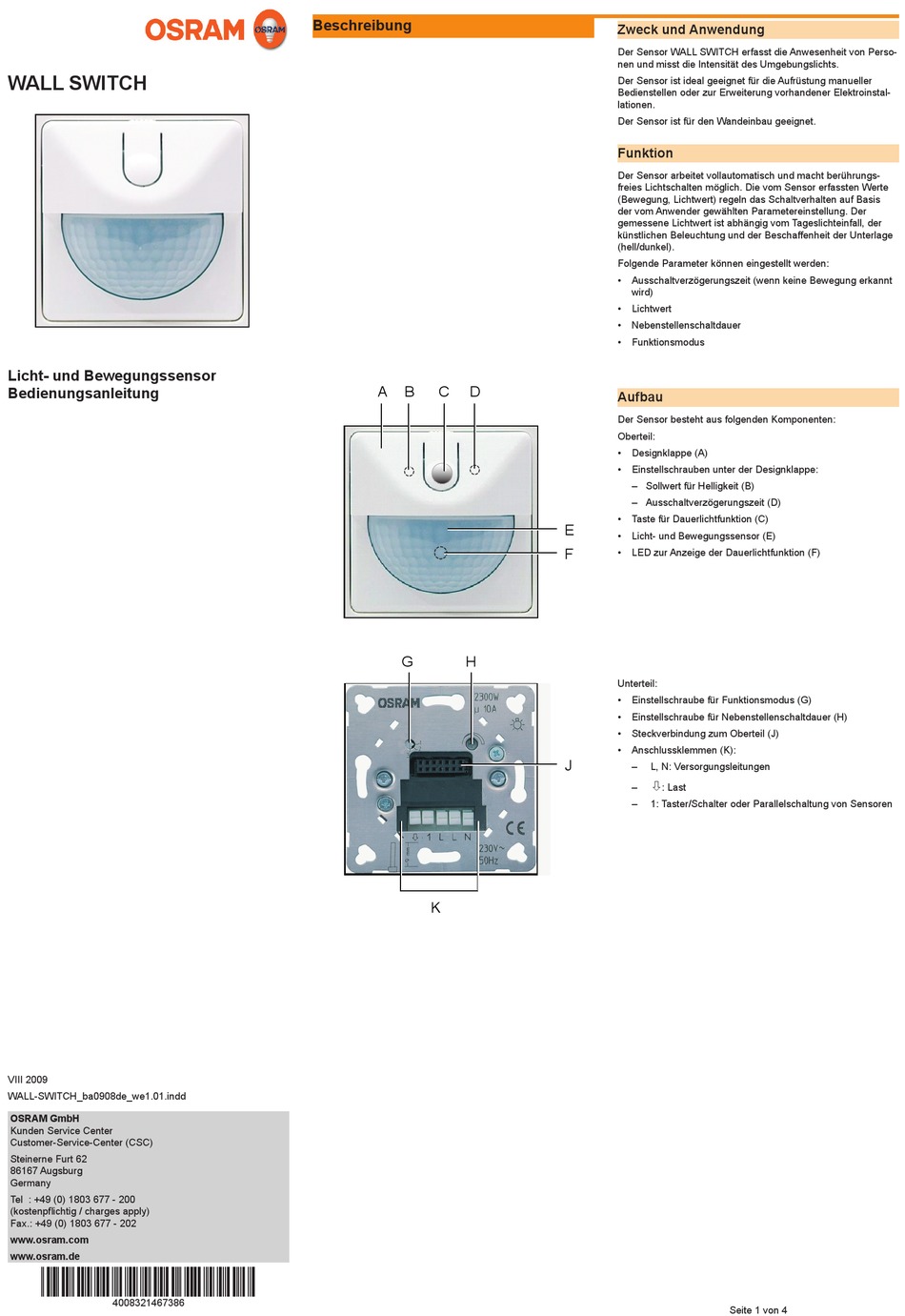

Beschreibung
A
B
C
D
G
H
K
Zweck und Anwendung
Der Sensor WALL SWITCH erfasst die Anwesenheit von Perso-
nen und misst die Intensität des Umgebungslichts.
Der Sensor ist ideal geeignet für die Aufrüstung manueller
Bedienstellen oder zur Erweiterung vorhandener Elektroinstal-
lationen.
Der Sensor ist für den Wandeinbau geeignet.
Funktion
Der Sensor arbeitet vollautomatisch und macht berührungs-
freies Lichtschalten möglich. Die vom Sensor erfassten Werte
(Bewegung, Lichtwert) regeln das Schaltverhalten auf Basis
der vom Anwender gewählten Parametereinstellung. Der
gemessene Lichtwert ist abhängig vom Tageslichteinfall, der
künstlichen Beleuchtung und der Beschaffenheit der Unterlage
(hell/dunkel).
Folgende Parameter können eingestellt werden:
•
Ausschaltverzögerungszeit (wenn keine Bewegung erkannt
wird)
•
Lichtwert
•
Nebenstellenschaltdauer
•
Funktionsmodus
Aufbau
Der Sensor besteht aus folgenden Komponenten:
Oberteil:
•
Designklappe (A)
•
Einstellschrauben unter der Designklappe:
– Sollwert für Helligkeit (B)
– Ausschaltverzögerungszeit (D)
•
Taste für Dauerlichtfunktion (C)
E
•
Licht- und Bewegungssensor (E)
F
•
LED zur Anzeige der Dauerlichtfunktion (F)
Unterteil:
•
Einstellschraube für Funktionsmodus (G)
•
Einstellschraube für Nebenstellenschaltdauer (H)
•
Steckverbindung zum Oberteil (J)
•
Anschlussklemmen (K):
J
–
L, N: Versorgungsleitungen
ò
–
: Last
–
1: Taster/Schalter oder Parallelschaltung von Sensoren
Seite 1 von 4
