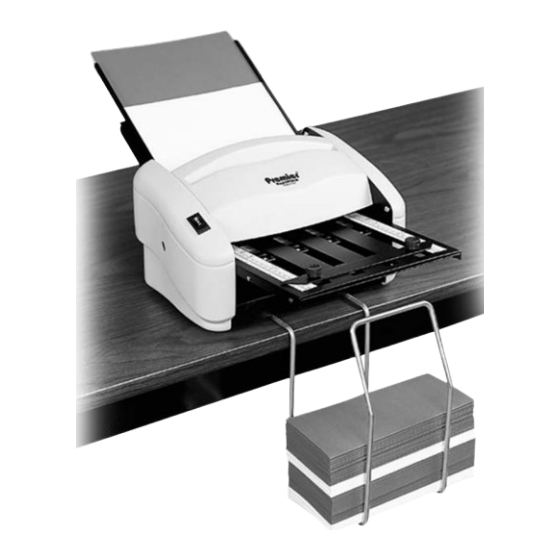

RapidFOLD
SPEZIFIKATIONEN
• Falzt 8.5" x 11" oder Papier Größe A4
• Es bietet vier verschiedene Falzarten
• Läuft mit einer Geschwindigkeit von 4000 Seiten/h
• Läuft mit 16-28 lb. "bond" Papier (60-105 g/m²)
• Falzt 1 Blatt automatisch oder von Hand bis zu 3
Blättern gleichzeitig
C
F
WARNUNG! Stellen Sie die Stromverbindung für das Falzgerät erst
dann her, wenn Sie für den Aufbau und den Betrieb des Geräts
bereit sind. Während des Aufbaus, Betriebs und der Wartung halten
Sie bitte Hände, Haare, lose Kleidung und Schmuck fern von den
beweglichen Teilen. Schwere Verletzungen könnten die Folge sein.
Die Wartung oder der Auseinanderbau des Falzgeräts dürfen nur
bei stromlosem Gerät durchgeführt werden.
BETRIEBSANLEITUNG
Modell P7200 (110V)
Modell P720022 (220V)
E
B

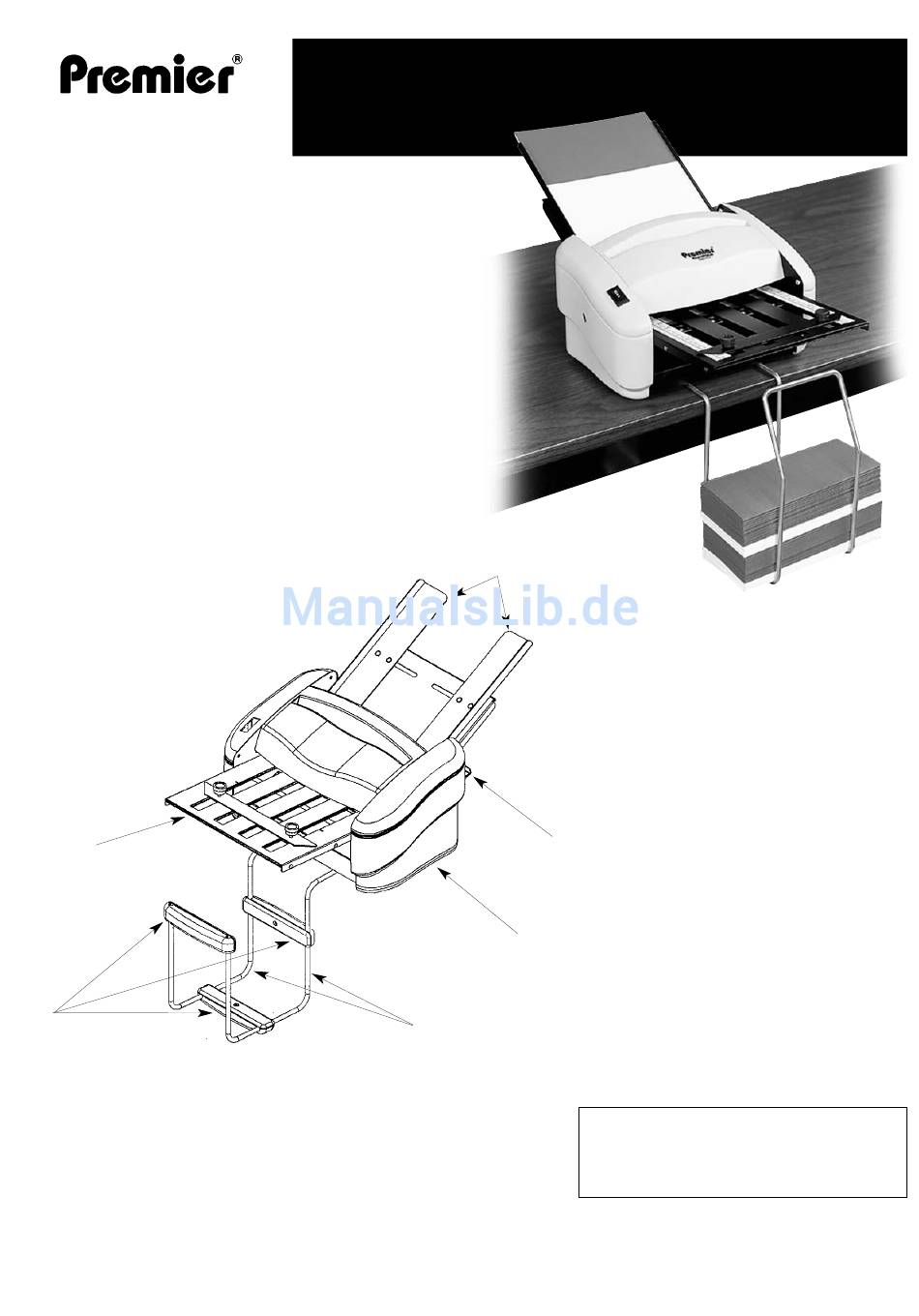

Ihr Gerät hat folgende Bestandteile:
A. RAPIDFOLD FALZGERÄT
B. PAPIERFÜHRUNGEN (2)
C. VORDERER FALZTISCH
D. HINTERER FALZTISCH
E. METALLBÜGEL (2)
F. AUSGANGSFACH-
VERBINDUNGSSATZ (3)
(die Ausgangsfachverbindungen
D
enthalten 3 obere Plastikteile.
3 untere Plastikteile, und
6 Verbindungsschrauben)
A
Martin Yale industries • Wabash, IN 46992
Phone (260)-563-0641 • Fax (260)-563-4575
www.martinyale.com • Made in Taiwan
Werbung
Inhaltszusammenfassung für Premier RapidFOLD P7200
- Seite 1 BETRIEBSANLEITUNG Modell P7200 (110V) RapidFOLD Modell P720022 (220V) SPEZIFIKATIONEN • Falzt 8.5” x 11” oder Papier Größe A4 • Es bietet vier verschiedene Falzarten • Läuft mit einer Geschwindigkeit von 4000 Seiten/h • Läuft mit 16-28 lb. "bond" Papier (60-105 g/m²) •...
-
Seite 2: Zusammenbau
ZUSAMMENBAU Setzen Sie die Papierführungen in das Papierfach ein, wie dies in Abb. 1 gezeigt ist. Sie müssen die schwarzen Plastikmuttern abnehmen und die Abstandshalter von den Führungen nehmen. Nachdem die Führungen eingesetzt sind, bauen Sie die Abstandhalter an den Führungen an und schrauben die Muttern wieder an den Papierführungen fest. - Seite 3 silberfarbene Zugstange Ausschnitte in der Falztischauflage oben auf den Zugstangen Falztischstift Vordere Schlitze auf den Falztischen umlaufend um den Stift Abb. 6 Unterseite des installierten Falztisches Falztische Die Vorder- und Rückseite der Falztische sind bei Lieferung in das Gerät eingebaut. Wenn Sie diese bei einem Papierstau abnehmen müssen, setzen Sie diese danach wieder in das Gerät ein, wie dies in den Abb.
- Seite 4 1. Lösen Sie die beiden Sperrknöpfe an beiden Falztischen, um die Papierstopps zu lösen. 2. Prüfen Sie die Bildsymbole an den Falztischlinealen, ob diese den Wünschen des Bedieners entsprechen. Beachte: Die Bildsymbole haben, wie vorstehend angegeben, Farbcodes zur Verdeutlichung. 3. Schieben Sie die Papierstopps auf die entsprechenden Pfeile neben den gewünschten Bildsymbolen. Bei 8 1/2"...
- Seite 5 Das Falzgerät nimmt das obere Blatt. Nur das obere Blatt Papier darf mit dem Zufuhrrad in Berührung sein. Beachte: Das Papier wirdrecht- Manueller Zufuhrschlitz wird winkelig in das Falzgerät einge- für mehrfache schoben. Das Papier ist nicht Papierblattsätze verwendet. gefächert. Abb.
