Spectron M 51 Exact Gebrauchsanweisung

7. Abmessungen
111
Ph
Pv
Pv Ph
8. Außerbetriebnahme
8.1Kurzzeitige Unterbrechung:
Ausgangsabsperrventil schließen.
8.2 Längere Arbeitsunterbrechung und Arbeitsende:
Eingangsabsperrventil schließen und Druckregler durch Herausdrehen des
Stellgriffs entlasten.
8.3 Vor Demontage des Druckreglers darauf achten, dass alle Manometer Null
!
anzeigen.
9. Reparatur
9.1 Reparaturen dürfen nur von sachkundigen Personen in autorisierten
Reparaturwerkstätten ausgeführt werden.
9.2 Nur bei Verwendung von Originalersatzteilen ist die einwandfreie Funktion und
die Sicherheit gewährleistet.
9.3 Bei eigenmächtigen Reparaturen oder Änderungen von seiten des Verwenders oder
Dritten ohne Genehmigung des Herstellers wird die Haftung für die daraus
entstehenden Folgen aufgehoben.
9.4 Nach der Reparatur muss der Druckregler komplett geprüft werden.
Sach- Nr. 770.51553 Ausgabe 0015
Änderungen vorbehalten
-4-
ca. 115
19
Spectro cem
Spectro lab
Inhalt
Seite
1. Verwendung
1.1Bestimmungsgemäße
Verwendung 1
1.2Nicht-bestimmungsgemäße
Verwendung 1
1.3Technische Daten 2
2. Sicherheitshinweise 2
3. Kennzeichnung 2
4. Montage 3
5. Inbetriebnahme 3
6. Hinweise für Betrieb und
Wartung 3
7. Abmessungen 4
8. Außerbetriebnahme 4
9. Reparatur 4
1. Verwendung
1.1 Bestimmungsgemäße Verwendung
Verwendung für verdichtete und unter Druck gelöste Gase, sowie für Flüssiggase
zum Mindern des jeweiligen Drucks. Mit dem Druckregler M51 und E51 wird ein
Vordruck auf einen möglichst konstanten Hinterdruck reduziert..
Die Armaturen dürfen im EX- Bereich eingesetzt werden, da sie keine eigene
potentielle Zündquelle besitzen (Bewertung der Zündgefahr gemäß
DIN EN 13463-1)
1.2 Nicht-bestimmungsgemäße Verwendung
! Flaschendruckminderer nicht für Flüssigkeiten einsetzen.
Nicht für ungeeignete Gasarten oder aggressive Gase einsetzen.
Der Umgang mit dieser Armatur erfordert die Beachtung dieser
Gebrauchsanweisung und insbesondere der Sicherheitshinweise.
-1-

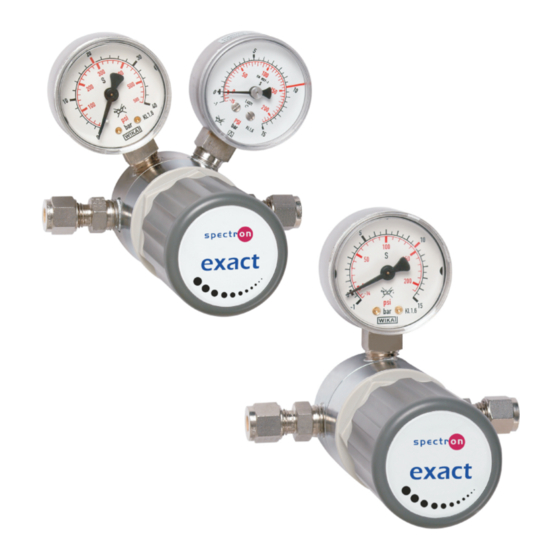

Gebrauchsanweisung
M 51 / E 51 und M 52 / E 52
Druckregler Exact
