Umbauanleitung EBS BergFex

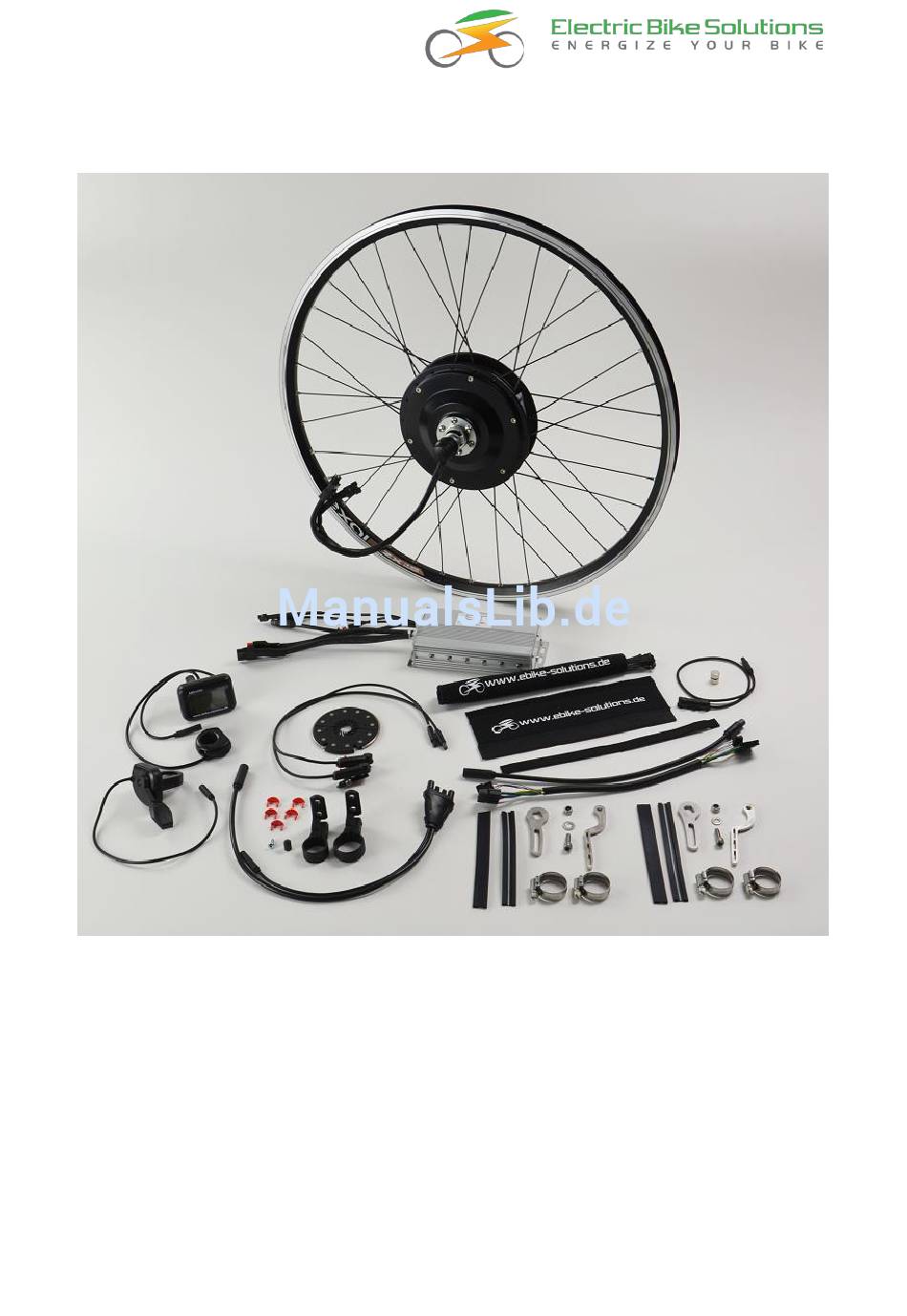

Umbauanleitung EBS BergFex – E-Bike Umbausatz
Sehr geehrter Kunde,
mit diesem Umbausatz der Electric Bike Solutions GmbH haben Sie ein technisch hochwertiges Produkt erwor-
ben. Unser Ziel ist es, dass Sie möglichst lange Freude daran haben.
Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Anleitung und beachten die Sicher-
heitshinweise. Wir wünschen Ihnen viel Freude beim Umbau und stets gute Fahrt mit Ihrem Elektrorad!
Ihr Electric Bike Solutions Team
Umbauanleitung_EBS BergFex V1.0
Copyright © 2015 by Electric Bike Solutions GmbH
Seite 1 von 37

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EBS BergFex

  • Seite 1 Umbauanleitung EBS BergFex Umbauanleitung EBS BergFex – E-Bike Umbausatz Sehr geehrter Kunde, mit diesem Umbausatz der Electric Bike Solutions GmbH haben Sie ein technisch hochwertiges Produkt erwor- ben. Unser Ziel ist es, dass Sie möglichst lange Freude daran haben. Bitte lesen Sie für einen erfolgreichen und sicheren Umbau unbedingt diese Anleitung und beachten die Sicher- heitshinweise.

  • Seite 2: Inhaltsverzeichnis

    EIN schalten des Systems...................... 35 3.2. Erste Hilfe bei Startproblemen ..................... 35 Allgemeine Hinweise ......................36 Kundenservice ........................36 Impressum ..........................36 Verkabelungsplan EBS BergFex ..................... 37 Umbauanleitung_EBS BergFex V1.0 Copyright © 2015 by Electric Bike Solutions GmbH Seite 2 von 37...

  • Seite 3: Umbauanleitung Ebs Bergfex

    Diese Umbauanleitung bezieht sich auf folgende Produkte der Electric Bike Solutions GmbH (EBS):  Art.-Nr.: ckpu-r-10T: EBS BergFex E-Bike Umbausatz (V1.0) 10T, mit PUMA 275, für 20" bis 29".  Art.-Nr.: ckpu-r-12T: EBS BergFex E-Bike Umbausatz (V1.0) 12T, mit PUMA 200, für 20“ bis 29".

  • Seite 4: Technische Daten Des Motors

    Gewicht Ca. 665 g 1.6. Sicherheitshinweise Diese Umbauanleitung ist Bestandteil des Produktes „EBS BergFex“. Sie beinhaltet wichtige Informationen und Sicherheitshinweise. Bewahren Sie die Anleitung deshalb jederzeit griffbereit auf und geben Sie diese bei einer Weitergabe des Produktes an Dritte weiter! ...

  • Seite 5: Transportschäden

    Umbauanleitung EBS BergFex  Nehmen Sie den Motor nicht in Betrieb, solange er nicht korrekt und sicher in der Achsaufnahme befestigt ist! Andernfalls besteht die Gefahr von Verletzungen und Motorschäden.  Achten Sie insbesondere auf eine ausreichende Drehmomentabstützung. Verbauen Sie die Drehmoment- stütze(n), um ein Ausbrechen der Motorachse zu vermeiden.

  • Seite 6: Werkzeug Und Arbeitsplatz

    Je 1x Umbauanleitung EBS BergFex, Bedienungsanleitung 5 Stufen-Display, Anleitung Steckerbelegung EPMS Im Standard-Lieferumfang ist der Motor nicht eingespeicht. Er kann aber optional durch den EBS- Einspeichservice professionell in eine 20" bis 28" Felge eingespeicht und zentriert werden. Dieser Artikel ist im Standard-Lieferumfang des Sets enthalten. Je nach Kundenwunsch sind verschie- dene Displayvarianten möglich.

  • Seite 7: Laufrad Mit Motor

    Umbauanleitung EBS BergFex 2.1. Laufrad mit Motor 2.1.1. Motor einspeichen und zentrieren Haben Sie den Umrüstsatz EBS BergFex in der Vari- ante „ohne Einspeichen“ erworben, müssen Sie den Motor in eine geeignete Felge einspeichen und zen- trieren. Hinweis: Achten Sie beim Einspeichen darauf, dass...

  • Seite 8: Komponenten Des Hinterrades Umbauen

    Umbauanleitung EBS BergFex Hinweis: Achten Sie darauf, dass während der fol- Reifen mit einer Seite auf die Felge heben. genden Montageschritte der Bremshebel nicht betä- Hinweis: Viele Reifen sind Laufrichtungsgebun- tigt wird, damit die Bremsbeläge nicht aus dem den. Beachten Sie daher die Laufrichtung des Rei- Bremssattel gedrückt werden! Stecken Sie zur Si-...

  • Seite 9: Demontage / Montage Des Schraubkranzes

    Umbauanleitung EBS BergFex Jetzt komplett aufpumpen. 2.1.3.2. Demontage / Montage des Schraubkranzes Haben Sie von EBS ein komplett eingespeichtes Lauf- rad sowie einen Schraubkranz erworben, wird der Schraubkranz bereits auf dem Motor montiert aus- geliefert. Darüber hinaus sind bei solchen Laufrädern ggfs.
  • Seite 10 über das Gewinde am Motor legen.  von EBS bezogen) montiert werden soll: Schraubkranz erneut montieren.  Einen Distanzring (bei Bedarf im EBS Shop Schraubkranz mit der Hand im Uhrzeigersinn unter der Art.-Nr.: aefwmowa02 bestellbar) festdrehen. über das Gewinde legen: Der Schraubkranz lässt sich jetzt mit einem 24...

  • Seite 11: Demontage / Montage Der Bremsscheibe

    Lösen Sie mit einem Torx T25 die 6 Schrauben und ggfs. die 3 Sicherungsbleche: Tipp: Von EBS eingespeichte Laufräder mit Schraub- kranz sind - falls notwendig - bereits mit entspre- chenden Distanzscheiben bestückt. Nehmen Sie die Bremsscheibe vom Laufrad ab.

  • Seite 12: Laufradeinbau

    Umbauanleitung EBS BergFex Silbernen Distanzring aus Metall vom Motor ab- 2.1.4. Laufradeinbau nehmen. Achten Sie darauf, dass Sie dabei die 2.1.4.1. Einsetzen des Motors schwarzen Motorsteckergehäuse nicht beschä- Die Motorachse ist bei Auslieferung bereits mit Mon- digen: tagematerial (Unterlegscheiben, Achsmuttern, etc.) bestückt.
  • Seite 13 Umbauanleitung EBS BergFex Feilen Sie vorsichtig mit einer Flachfeile die Lack- schicht an beiden Ausfallenden gleichmäßig ab, damit ein Spalt von 10 mm Breite entsteht: Nun sollte die Motorachse in die Ausfallenden passen. Entfernen Sie Schmutz und Metallspäne mit einem Baumwolltuch: Hinweis: Das Motorkabel soll später so verlegt wer-...

  • Seite 14: Befestigung Des Motors Und Der Drehmomentstütze(N)

    2.1.4.2. Befestigung des Motors und der Drehmo- Wir empfehlen grundsätzlich den Einbau beider mentstütze(n) DMS, also sowohl auf der linken als auch auf der Im Umbausatz EBS BergFex sind zwei Drehmoment- rechten Fahrradseite. stützen (DMS) samt Montagematerial enthalten. Entscheiden Sie sich jedoch dafür, lediglich eine Die DMS verhindern das Verdrehen der Motorachse DMS zu verbauen, überspringen Sie diesen Ab-...
  • Seite 15 Umbauanleitung EBS BergFex Gehen Sie dazu wie folgt vor: Nachfolgendes Bild zeigt den Auslieferungszu- stand des Motorkabels samt werkseitig ange- brachtem Montagematerial: Jetzt die Schrumpfschläuche der drei Kabelsträn- ge komplett entfernen. Gehen Sie hier sehr vor- sichtig vor. Die Kabel könnten ansonsten bei diesem Arbeitsschritt leicht beschädigt werden.
  • Seite 16 Umbauanleitung EBS BergFex Anderson Powerpoles-Stecksystem (APP) Kontaktzungen „oben“ gelb blau grün  JST-Stecksystem, 5-polig Um den Steckkontakt samt Kabel vom Ge- häuse zu trennen, greifen Sie mit einem Gehäuseeinkerbung kleinen Schlitzschraubendreher vorsichtig unter die gebogene Kontaktzunge, heben diese leicht an und ziehen bei angehobener Kontaktzunge das Kabel nach hinten heraus: rot grün blau gelb schwarz (2x)
  • Seite 17 Umbauanleitung EBS BergFex Das Laufrad wieder in den Rahmen einsetzen. Jetzt müssen Sie entscheiden, welche Montagema- terialien auf der linken Seite neben der DMS zum Einsatz kommen, und in welcher Reihenfolge diese Teile auf die Achse aufgeschoben werden müssen! Dazu schieben Sie folgende Teile über das Mo-...
  • Seite 18 Umbauanleitung EBS BergFex Bei Unklarheiten hinsichtlich der weiteren DMS- Das Motorkabel wird jetzt wieder komplettiert, d.h. Montage beachten Sie bitte insbesondere Kapi- erneut mit Schrumpfschlauch und den Kunststoffste- tel 2.1.4.2.2. ab Seite 21, in dem die Montage ckern versehen. der rechten DMS beschrieben wird. Die Mon-...
  • Seite 19 Umbauanleitung EBS BergFex sind. Ansonsten kann es im Betrieb zu Kontakt- problemen kommen. Die Lage der drei Kunststoffgehäuse ausrichten (die silbernen Kontaktzungen sind „oben“ im Gehäuse) und in die korrekte Reihenfolge brin- gen (v.l.n.r.: gelb, blau, grün). Anschließend die drei Gehäuse wieder ineinanderschieben: Kontaktzungen im APP- Gehäuse...
  • Seite 20 Umbauanleitung EBS BergFex Schrumpfschläuche sollen aber bei den JST- Gehäuseeinkerbung Steckern über die längliche Erhebung am Steckerende reichen: schwarz (2x) gelb blau grün rot JST Stecker, männlich, 2-polig Pin-Nr. Farbe des Thermistorkabels schwarz So sieht das Ergebnis dieses Arbeitsschrittes aus: weiß...

  • Seite 21: Befestigung Des Motors Und Der Rechten

    Umbauanleitung EBS BergFex Als Ergebnis ist die linke Achsseite mit einer Hinweise: DMS und den passenden Montageteilen verse-  Die Nasenscheibe auf der rechten Seite wird hen, das Motorkabel ist wieder komplettiert: nicht verwendet, es sei denn, sie greift flä- chig in das Ausfallende ein.
  • Seite 22 Voraussetzungen Ihres Rades verschie- dene DMS-Typen an. Informationen hierzu sowie eine PDF-Montageanleitung für die unterschiedli- chen DMS-Typen finden Sie im EBS-Shop bei der Pro- duktsuche unter dem Stichwort „Drehmoment- stütze“. Ziehen Sie die Schrauben der rechten DMS fest.
  • Seite 23 Bremssatteladapter für eine Bremsscheibe achse innen zum Rahmen hin eine zusätzliche mit 203 mm Durchmesser anschrauben: Scheibe (sog. „C-Scheibe“, EBS Art.-Nr.: aemoa- xwa04) eingelegt, um die Einbaubreite um 2 mm zu erhöhen. Die C-Scheibe wird über das Motor- kabel aufgeschoben: ...

  • Seite 24: Akku Aufladen, Akkuhalterung Und Akku Montieren

    Akku montieren EBS bietet verschiedene Akku-Bauformen an. Akku 2.2.3. Akku auf den Akkuhalter aufschieben und Halterung sind nicht Bestandteil des EBS Berg- und verriegeln Fex Umrüstsets, können aber optional erworben Um zu prüfen, ob sich der Akku am gewählten Ein- werden.

  • Seite 25: Controller Montieren

    Umbauanleitung EBS BergFex Ein Gewinde des Flaschenhalters wird zum Schutz vor Wasser mit Moosgummi abgeklebt. Würde hier stattdessen eine Schraube in das Ge- winde gedreht, würde diese zu hoch bauen und den Controller beschädigen. Kleben Sie im Bereich der oberen Lasche den Controller dort mit Moos-...

  • Seite 26: Magnetscheibe Und Pedalsensor (Pas) Montieren

    Beispiel eines 4-Kant Tretlagertyps und unter Ver- wendung des 4-Kant Tretsensor-Sets zur werkzeug- freien Montage beschrieben. Das Standardset des EBS BergFex beinhaltet die Komponenten für diese Art Tretlagertyp. Kapitel 2.4.2. beinhaltet den Einbau der Magnet- scheibe und des Tretsensors bei Tretlagern des Typs Shimano Hollowtech II.

  • Seite 27: Pedalsensor (Pas) Montieren

    Umbauanleitung EBS BergFex Ziehen Sie die Schutzfolie auf der Unterseite des Sensors ab und befestigen ihn an einer geeigne- ten Stelle am Rahmen, sodass sich die Magnete am Fadenkreuz vorbei bewegen. Befestigen Sie den Sensor darüber hinaus mit zwei Kabelbin- dern am Rahmen und schneiden die überste-...
  • Seite 28 Umbauanleitung EBS BergFex Kettenblatt vorne über 22 Zähne, wird die dann im Set beiliegende Magnetscheibe abweichend von der nachfolgend beschriebenen Vorgehensweise am kleinsten Kettenblatt eingeclipst (und nicht magne- tisch am Kettenblatt fixiert). 2.4.2.1. Magnetscheibe montieren Um die Magnetscheibe zu montieren, müssen Sie in einem ersten Schritt das Tretlager ausbauen.
  • Seite 29 Umbauanleitung EBS BergFex Jetzt die Kurbelgarnitur komplett herausnehmen Lagerschale samt Schellen-PAS und Distanzring und die Kette vom Tretlager bzw. Rahmen ent- montieren. Achtung: Linksgewinde, d.h. gegen fernen. den Uhrzeigersinn festziehen: Rechte Lagerschale mit dem Original Shimano- Werkzeug TL-FC32 demontieren. Achtung: Links- gewinde, d.h.

  • Seite 30: Speichenmagnet Und Speedsensor Montieren

    Magnetscheibe in solchen Fällen mit sogenannten 2.5. Speichenmagnet und Speedsensor „Tree-Clips“ gesichert, die Sie bei Bedarf unter der montieren Art.-Nr.: matmont99 von EBS beziehen können: 2.5.1. Speichenmagnet montieren Um den Speichenmagnet zu montieren, gehen Sie wie folgt vor: Montieren Sie den zweiteiligen Speichenmagnet an einer Speiche am Vorderrad.

  • Seite 31: Display Und Bedienelement Montieren

    Fixieren Sie den Speichenmagneten auf der Rückseite mit einem breiten Schlitzschrauben- dreher. Tipp: EBS bietet zur Montage des Displays und des Bedienelements am Lenker verschiedene Lenker- Prüfen Sie nochmals die korrekte Lage von Fa- adapter an. Diese Adapter kommen in folgenden Fäl- denkreuz zu Magnet sowie die Spaltbreite.

  • Seite 32: Daumengas (Horizontal) Montieren

    Umbauanleitung EBS BergFex griffen vorgesehen. Sollten die nicht verwende- 2.7. Daumengas (horizontal) montieren ten Anschlussbuchsen werksseitig noch nicht Das Daumengas ist für die Montage auf der rechten verschlossen sein, stecken Sie jetzt die beiliegen- Lenkerseite vorgesehen. Es wird in horizontaler Rich- den Schutzkappen auf.
  • Seite 33 Umbauanleitung EBS BergFex Um die Verkabelung der Komponenten vorzuneh- Bei Bedarf hierzu das beigefügte Verlängerungs- men, gehen Sie wie folgt vor: kabel verwenden: Den Stecker des Displays (5-polig) auf die 5-polige Buchse am Verteiler stecken (im Foto: 3. Steckplatz von links):...
  • Seite 34 2 x 2 rote Stecker am Verlängerungskabel. Anschluss eines Temperatursensors vorge-  1 roten Stecker am Akkustecker: sehen. Er wird bei der Standardkonfigura- tion des EBS BergFex nicht benötigt und bleibt deshalb frei.  Verbinden Sie den großen schwarzen 3-poli- gen Anderson Powerpoles Stecker des Ver- längerungskabels mit dem dazu passenden...

  • Seite 35: Inbetriebnahme Des Systems

    Ende dieser Umbauanleitung. Anweisungen der Bedienungsanleitung für das Display. Die Montage der Komponenten aus dem Umrüstsatz EBS BergFex ist damit beendet: 3.2. Erste Hilfe bei Startproblemen Das Display lässt sich nicht einschalten:  Ist der Akku aufgeladen und eingeschaltet? ...

  • Seite 36: Allgemeine Hinweise

    Umbauanleitung EBS BergFex Entsorgung von Batterien und Akkumulatoren 4. Allgemeine Hinweise (nach Artikel 1, §18 und Artikel 2 des Gesetzes Besonderheiten bei der Fahrweise mit E-Bikes: zur Neuregelung der abfallrechtlichen Produkt-  verantwortung für Batterien und Akkumulatoren Pedelecs und E-Bikes fahren sich aufgrund vom 25.

  • Seite 37: Verkabelungsplan Ebs Bergfex

    Umbauanleitung EBS BergFex 7. Verkabelungsplan EBS BergFex Umbauanleitung_EBS BergFex V1.0 Copyright © 2015 by Electric Bike Solutions GmbH Seite 37 von 37...
