Inhaltszusammenfassung für Rainbow Colour Changers PRO2 Series
- Seite 1 PRO2 Serie Kurzanleitung deutsch...
- Seite 2 Wir gratulieren Ihnen zum Erwerb eines Produkts von Rainbow Colour Changers und bedanken uns für Ihr Vertrauen. Dieses Produkt wurde mit großer Sorgfalt konzipiert und hergestellt, um eine einwandfreie Leistung sicherzustellen Bitte beachten Sie alle Erklärungen und Hinweise aus dieser Bedienungsanleitung, damit sichergestellt ist, dass das Produkt korrekt und gefahrlos installiert, benutzt und gewartet werden kann.
- Seite 3 Zuschnitt des Farbbandes für die PRO2 Wechsler Farbwechsler Maß A Maß B Maß C Maß D 6“ PRO2 220 mm 168 mm 265 mm 71,5 mm 8“ PRO2 280 mm 228 mm 325 mm 101,5 mm 12“ PRO2 370 mm 318 mm 415 mm 146,5 mm...

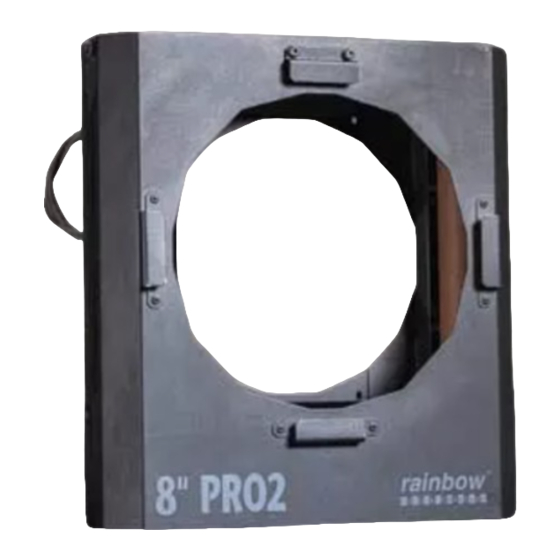

- Seite 4 Lage des Displayfeldes Beispiel: 8“ Pro2 Das Displayfeld besteht aus einer vierstelligen Segmentanzeige, zwei Kontroll-LED’s und vier Tasten. Gerät öffnen 1. Drücken Sie die beiden seitlichen Verriegelungen nach innen. 2. Klappen Sie den Deckel nach oben. 4/19...
- Seite 5 Farbband laden und einrichten Laden des Farbbandes bei einem Neugerät: Stellen Sie sicher, dass das Farbband nach den exakten Maßen gefertigt ist. Am Anfang und am Ende sollten die mitgelieferten Metallstifte angebracht sein. Die Klebebandstreifen zur Verbindung der einzelnen Farben müssen sich auf der lampenabgewandten Seite befinden.
- Seite 6 Legen Sie das Farbband auf die rechte Seite des Wechslers. Ziehen Sie nun den Anfang des Farbbandes über die rechte Rolle. Achten Sie darauf, daß das Farbband zwischen den seitlichen Führungen der Rolle verläuft. Drehen Sie mittels der Pfeiltasten die linke Rolle, bis der Befestigungsschlitz nach oben zeigt.
- Seite 7 Schritte Taste/Tastenfolge Aktion Display Anzeige/Aktion (?- für individuelle Werte) drücken Farbband fährt vor drücken Farbband fährt zurück wenn das Farbband an der End-Position ist, dann Rolle spannen und Farbband befestigen Halten Sie an, wenn das Ende des Farbbandes über der Mitte der rechten Rolle liegt.
- Seite 8 Schritte Taste/Tastenfolge Aktion Display Anzeige/Aktion (?- für individuelle Werte) drücken Blinkt abwechselnd Wechsler startet automatisch die Vorläufe/Vorkalibrierun zählt pro Vorlauf rückwärts 05 bis 01 Falls vorzeitiger Abbruch der gewünscht Vorläufe sofort ab dem ersten (05) Vorlauf möglich ...
- Seite 9 Farbband laden (Load) Übersicht : Schritte Taste/Tastenfolge Aktion Display Anzeige/Aktion (?- für individuelle Werte) Gerät einschalten Erscheint nach dem Einschalten Software Version (Beispiel) blinkt danach abwechselnd Grundeinstellung des noch nicht geladenen Wechslers drücken Wechsler fährt auf ...
- Seite 10 Eine falsche Anzeige der Farbanzahl kommt dann zustande, wenn die Länge des Farbbandes nicht stimmt. Die korrekten Maße der einzelnen Farben für die unterschiedlichen Modelle der PRO2 Serie finden Sie auf Seite 2. Startadresse Adressierung Die Startadresse bezieht sich immer auf den Farbwechsel. Die Kanäle für Lüfter- und Motorfernsteuerung sind individuell einstellbar.
- Seite 11 Farbanwahl Bei den Farbwechslern der PRO2-Serie haben Sie die Möglichkeit, das Farbband frei zu positionieren, nur Halbfarben oder nur ganze Farben anzufahren. Grundeinstellung: = freie Positionierung Vollfarben- und Halbfarbenmodus (Frame by Frame): Taste/Tastenfolge Aktion Display Anzeige/Aktion (?- für individuelle Werte) nacheinander drücken ...
- Seite 12 Lüftersteuerung Sie können ebenfalls die Lüftergeschwindigkeit beeinflussen (0, L, H oder F), oder aber einen eigenen DMX Kanal zur Steuerung des Lüfters vergeben ( ). Grundeinstellung: Lüftergeschwindigkeit einstellen (Fan Speed): Taste/Tastenfolge Aktion Display Anzeige/Aktion (?- für individuelle Werte) nacheinander drücken ...
-
Seite 13: Motorsteuerung
Motorsteuerung Die PRO2-Serie bietet Ihnen die Möglichkeit, die Farbwechselgeschwindigkeit zu beeinflussen. Sie können die Geschwindigkeit fest am Gerät limitieren ( ) oder einen eigenen DMX Kanal für die Farbwechselgeschwindigkeit vergeben ( Motorgeschwindigkeit / Farbwechselgeschwindigkeit einstellen (Gel Speed): Taste/Tastenfolge Aktion Display Anzeige/Aktion (?- für individuelle Werte) nacheinander drücken... - Seite 14 DMX-Adresse für Motorgeschwindigkeit einstellen: Taste/Tastenfolge Aktion Display Anzeige/Aktion (?- für individuelle Werte) drücken blinkt drücken zählt abwärts drücken zählt aufwärts drücken neuer Modus bestätigt Rückkehr ins vorherige Menü Sensible Colour Modus Die Farbwechsler der PRO2 Geräte bieten ab der Software Version 3.xx die Möglichkeit, dunkle Farben am Ende des Farbbandes doppelt zu bestücken und als eine Farbe anzufahren.
-
Seite 15: Allgemeine Funktionen
Farbband einmessen Rekalibrierung Die Rekalibrierung bewirkt eine neue Einmessung des Farbbandes. Dies ist z. B. nötig, wenn ein neues Farbband eingelegt wurde und der Farbwechsler die letzte Farbe nicht vollständig anfährt. Auch sollte eine Rekalibrierung durchgeführt werden, wenn einzelne Farben des Farbbandes unter Hitzeeinwirkung ihre Länge verändert haben und nicht mehr sauber angefahren werden. - Seite 16 Display Bedeutung angewählte Adresse wird bereits vom Wechsler benutzt Farbadresse liegt außerhalb des zur Verfügung stehenden DMX-Bereichs Motoradresse liegt außerhalb des zur Verfügung stehenden DMX-Bereichs Lüfteradresse liegt außerhalb des zur Verfügung stehenden DMX-Bereichs Fernsteueradresse liegt außerhalb des zur Verfügung stehenden DMX-Bereichs ...
- Seite 17 Die Rollenfarbwechsler der PRO2-Serie bieten umfassende Konfigurations- und Sonderfunktionen, die über eine im Farbwechsler integrierte, 4-stellige LED-Anzeige mit vier Bedientasten bedient werden. Zum Betrieb ist ein externes Netzteil (PSU) erforderlich. 6" PRO2 Rollenfarbwechsler Der besonders kompakte Rollenfarbwechsler 6" PRO2 eignet sich für Scheinwerfer-Leistung mit einer Lichtaustrittsöffnung von bis zu 127 mm;...
- Seite 18 Der Rollenfarbwechsler 12" PRO2 ist für die meisten Studio-Scheinwerfer bis 2,5 kW Leistung mit bis zu 266 mm Lichtaustrittsöffnung geeignet. Die Montage erfolgt über einen Universaladapter, der auf viele Standardmaße eingestellt werden kann. Der 12" PRO2 Wechsler kann mit bis zu 25 Einzelfarben bestückt werden;...
- Seite 19 8-Lite PRO2 Rollenfarbwechsler Der Rollenfarbwechsler 8-Lite PRO2 ist für alle 8-Lite Blinder geeignet. Für die Montage an den Major 8-Lite Blindern ist kein zusätzliches Zubehör erforderlich. Für 8-Lite Blinder anderer Hersteller sind verschiedene Adapter erhältlich. Die Menuführung und Bedienung ist bei allen PRO2 Wechslern identisch (Details entnehmen Sie bitte dem Bedienerhandbuch).
