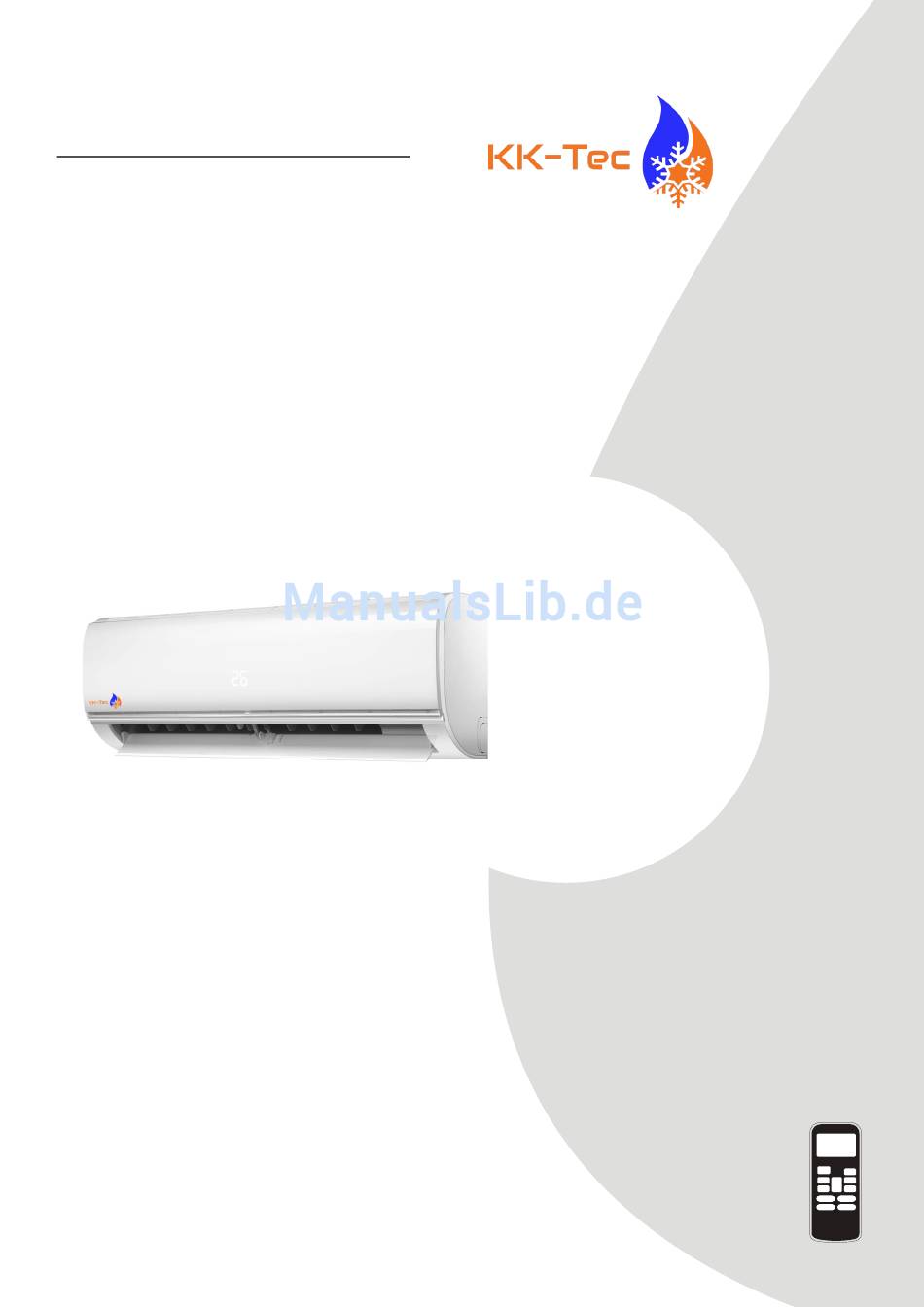

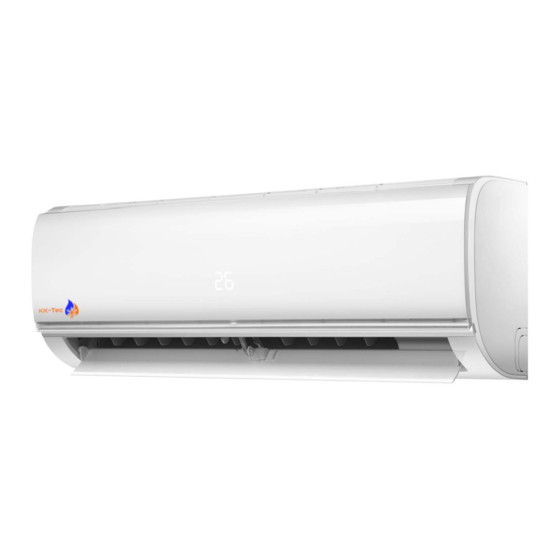

- Seite 1 Multi-Split Klimagerät Bedienungsleitung Fairwind Serie CS78421-548-754 Lesen Sie dieses Handbuch durch und bewahren Sie dieses Handbuch an einer leicht zugänglichen Stelle auf. Sie werden darin viele nützliche Tipps finden, wie Sie Ihre Klimaanlage korrekt verwenden und warten.
-
Seite 2: Sicherheitshinweise
Inhalt Bedienungsanleitung Sicherheitshinweise ............Bedienung und Funktionen ......SAFETY FIRST... - Seite 3 SICHERHEITSHINWEISE Um Verletzungen des Bedieners und anderer Personen sowie Sachschäden zu vermeiden, müssen folgende Anweisungen befolgt werden. Unsachgemäßer Betrieb aufgrund Ignorieren von Anweisungen kann zu Verletzungen oder Schäden führen. Die Ernsthaftigkeit der Gefahr wird durch folgende Anzeigen eingestuft. Dieses Symbol zeigt die Möglichkeit von Tod oder ernsthaften WARNUNG Verletzungen an.
-
Seite 4: On/Off Button
Function buttons ON/OFF Button Ein- Ausschalten des Gerätes. MODE Button Betriebsarten wechsel wie folgt: AUTO COOL HEAT FAN Button Lüftergeschwindigkeit wie folgt AUTO HIGH ON/OFF SHORT MODE TIMER ON SLEEP Button TEMP Ein- und Ausschalten der Schlaffunktion, TIMER OFF diese Funtion ist verfügbar im Kühl-Heiz- und Autobetrieb. - Seite 5 TIMER OFF Button Drücken Sie diese Taste, um die Ausschaltzeit zu wählen. Jeder Tastendruck erhöht die Zeit um 30 Minuten. Um die Einstellung zu löschen wählen Sie 0,0. DIRECT Button Mit dieser Funktion verändern Sie die Position der Luftlenklamelle. Jeder Druck verändert die Position um 6°. SWING Button Durch den Druck von weniger als 2 Sekunden aktivieren Sie die horizontale Luftschwenkautomatik.
-
Seite 6: Lüftergeschwindigkeit Einzustellen
Auto operation 1 . Drücken Sie die Mode Taste und wählen Sie AUTO .2 . Drücken Sie die Hoch-Runter Taste um die gewünschte Temperatur einzustellen. Die Temperatur kann in 1°C Stufen von 17° C bis 30° C gewählt werden. 3 . Drücken Sie den Ein-Aus und die Anlage startet. - Seite 7 Entfeuchtung 1 . Drücken Sie die Mode Taste und wählen Sie Dry. 2 . Drücken Sie die Hoch/Runter Taste um die Temperatur einzustellen. 3 . Drücken Sie An/Aus, um die Anlage zu starten. NOTE ON/OFF SHORT Im Entfeuchtungsmodus ist die Lüftergeschwindigkeit Auto..
-
Seite 8: Einstellen Der Einschaltzeit
Einstellen der Einschaltzeit zeigt "Timer On", die letzten Einstellungen und das Signal "H" wird auf dem Display angzeigt. Nun ist das Gerät bereit. Drücken Sie "Timer On" nochmal, um die Zeit einzustellen. Jeder Druck erhöht die Zeit um 30 Minuten, nach 10 Stunden jeweils um 1 Stunde. -
Seite 9: Beispiel Einer Einstellung
CAUTION Wenn Sie die Timer Funktion einstellen, bedenken Sie bitte, dass sie das Signal zum Gerät überztragen kann und sich in der Nähe befindet Die Einstellug der Timerfunktion ist auf folgende Schritte beschränkt: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 and 24. -
Seite 10: Spezifikationen Und Eigenschaften
Spezifikationen und Eigenschaften TEILENAMEN Teilenamen Innengerät 1. Frontplatte 2. Lufteintritt 3. Luftfilter 4. Luftaustritt 5. Waagrechtes Lüftungsgitter 6. Senkrechtes Lüftungsgitter (innen) 7. Display Außengerät Lufteintritt Lufteintritt (Seite) (Rückseite) 8. Anschlussrohr 9. Anschlusskabel 10. Absperrventil ACHTUNG: Luftaustritt Alle Abbildungen in dieser Anleitung dienen ausschließlich zu Erklärungszwecken. - Seite 11 BETRIEBSANWEISUNGEN Funktionsweise der Klimaanlage AUTO-Betrieb Wenn Sie die Klimaanlage im AUTO-Modus betreiben, SLEEP-Betrieb wählt sie automatisch Kühlung, Heizung (nur bei 7 Stunden Timer aus Kühlungs/Heizungs-Modellen) oder Lüfter-Betrieb - je nach gewählter Temperatur und Raumtemperatur. 1°C/2°F Temperatur Die Klimaanlage regelt automatisch die Raumtemperatur 1°C/2°F einstellen auf die von Ihnen eingestellte Temperatur.
- Seite 12 BETRIEBSANWEISUNGEN Sonderfunktionen Kältemittel-Lecksuchgerät Mit dieser neuen Technologie wird im Anzeigebereich „EC“ angezeigt und die LED-Kontrollleuchten beginnen zu blinken, wenn das Außengerät ein Kältemittel-Leck detektiert. Gitterwinkel-Speicherfunktion (optional): Der Öffnungswinkel des waagrechten Gitters wird innerhalb des sicheren Bereichs gespeichert. Wenn dieser überschritten wird, wird der Grenzwert des sicheren Winkels gespeichert.
-
Seite 13: Manuelle Steuerung
BETRIEBSANWEISUNGEN Modus Kühlbetrieb Trocknung Heizbetrieb Temperatur Raumtemperatur 17 °C-32 °C 10 °C-32 °C 0 °C-30 °C (62 °F-90 °F) (50 °F-90 °F) (32 °F-86 °F) 0 °C-50 °C Außentemperatur (32 °F-122 °F) -15 °C-30 °C 0 °C-50 °C (-15 °C-50 °C / 5 °F-122 °F) (5 °F-86 °F) (32°F-122 °F) Bei Modellen mit Niedrig-... - Seite 14 Luftstromrichtungssteuerung Stellen Sie die Luftrichtung korrekt ein, um ein angenehmes Raumklima zu schaffen und um zu verhindern, dass sich eine ungleiche Raumtemperatur einstellt. Stellen Sie das waagrechten Gitters mit der Fernbedienung ein. Stellen Sie das senkrechte Lüftungsgitter mit der Hand ein. Senkrechte Luftstromrichtung (auf-ab) einstellen Führen Sie dies durch, während das Gerät in Betrieb ist.
-
Seite 15: Bedienung Ohne Fernbedienung
Bedienung ohne Fernbedienung Wie Sie das Gerät ohne Achtung Fernbedienung benutzen Der Handtaster ist nur für Testzwecke und Für den Fall, dass Ihre Fernbedienung nicht Notbetrieb gedacht. Bitte benutzen Sie diese funktioniert, kann Ihr Gerät manuell mit der Funktion nicht, es sei denn, die Taste MANUAL CONTROL an der Fernbedienung ist verloren und es ist absolut Inneneinheit bedient werden. - Seite 16 WARTUNG UND PFLEGE Wartung und Pflege Vor der Wartung Schalten Sie das Gerät vor der Reinigung ab. Wischen Sie es nur mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Bleich- oder Scheuermittel. ACHTUNG: Vor der Reinigung des Innengeräts muss die Stromversorgung abgeschaltet werden.
- Seite 17 WARTUNG UND PFLEGE 5. Legen Sie den Luftauffrischungsfilter wieder in seine Halterung. 6. Stecken Sie den oberen Teil des Luftfilters wieder in das Gerät, geben Sie dabei Acht, dass die linke und rechte Kante korrekt ausgerichtet sind, und geben Sie den Filter an seinen Platz. Ersetzen des Luft- und des Luftauffrischungsfilters 1.
-
Seite 18: Tipps Zur Fehlerbehebung
TIPPS ZUR FEHLERBEHEBUNG 7. Die Klimaanlage schaltet nach dem Ausschalten die Antischimmelfunktion ein. Wenn Sie das Gerät in den Betriebsarten COOL (AUTO COOL, FORCED COOL) oder DRY ausschalten, läuft es für etwa 7-10 Minuten mit der Antischimmelfunktion, wenn Sie es im HEAT-Modus ausschalten, läuft das Gerät etwa 30 Minuten lang mit Lüfterdrehzahl LOW weiter, stoppt dann den Betrieb und schaltet sich automatisch aus. -
Seite 19: Übliche Funktionsweise Der Klimaanlage
TIPPS ZUR FEHLERBEHEBUNG Übliche Funktionsweise der Klimaanlage Folgendes kann während des normalen Betriebs auftreten. 1. Schutz der Klimaanlage. Kompressorschutz Der Kompressor kann erst 3-4 Minuten, nachdem er abgeschaltet wurde, neu starten. „Warmluft“ (nur bei Modellen mit Kühlung und Heizung) Das Gerät wurde entwickelt, um im HEAT-Modus keine kalte Luft auszublasen, wenn sich der Innenraum-Wärmetauscher in einer der folgenden drei Situationen befindet und die eingestellte Temperatur noch nicht erreicht wurde. - Seite 20 TIPPS ZUR FEHLERBEHEBUNG 7. Die Klimaanlage schaltet nach dem Ausschalten die Antischimmelfunktion ein. Wenn Sie das Gerät in den Betriebsarten COOL (AUTO COOL, FORCED COOL) oder DRY ausschalten, läuft es für etwa 7-10 Minuten mit der Antischimmelfunktion, wenn Sie es im HEAT-Modus ausschalten, läuft das Gerät etwa 30 Minuten lang mit Lüfterdrehzahl LOW weiter, stoppt dann den Betrieb und schaltet sich automatisch aus.
- Seite 21 Umweltvorschriften Wenn Sie diese Klimaanlage in Europa verwenden, lesen Sie bitte folgende Informationen: Dieses Gerät kann von Kindern ab 8 Jahren benutzt werden bzw. von Personen mit verringertem physischem, Sinnes- oder geistigem Leistungsvermögen oder Mangel an Erfahrung und Kenntnis, wenn sie unter Aufsicht stehen oder Anweisungen betreffend des Gebrauchs des Geräts auf eine sichere Weise und die damit verbundenen Gefahren verstehen.
- Seite 22 KK-Tec Klima- und Heiztechnik Mittelstr. 20a D-56412 Girod Tel.: ++49(0)6485/7729984 Fax: ++49(0)6485/7729985 Mail: info@kk-tec.eu Web: www.kk-tec.eu...
